Product features
Precision IC Socket for SMD Mounting 2.54 mm Series 015 – Variants 1 & 2
Precision IC sockets for SMD mounting 2.54mm suitable for all common reflow soldering processes

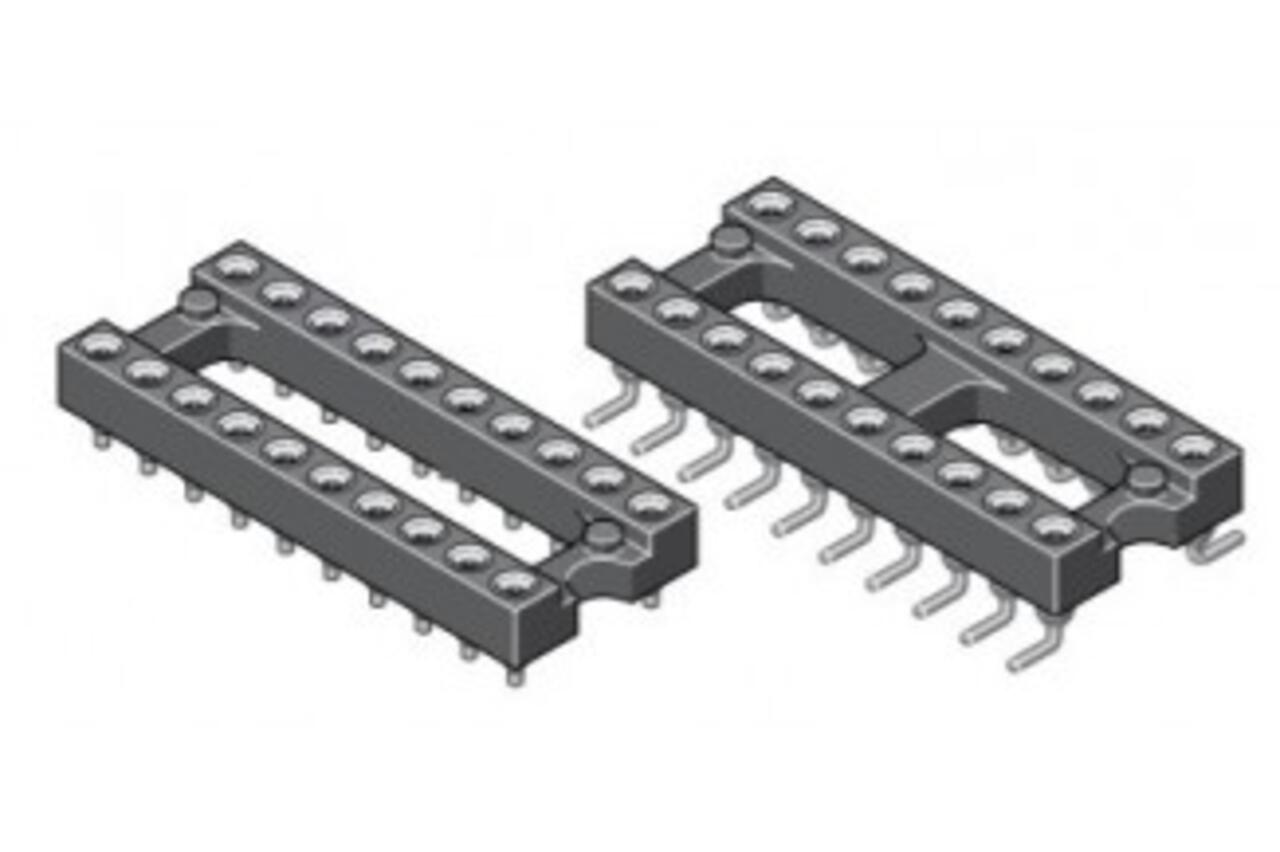

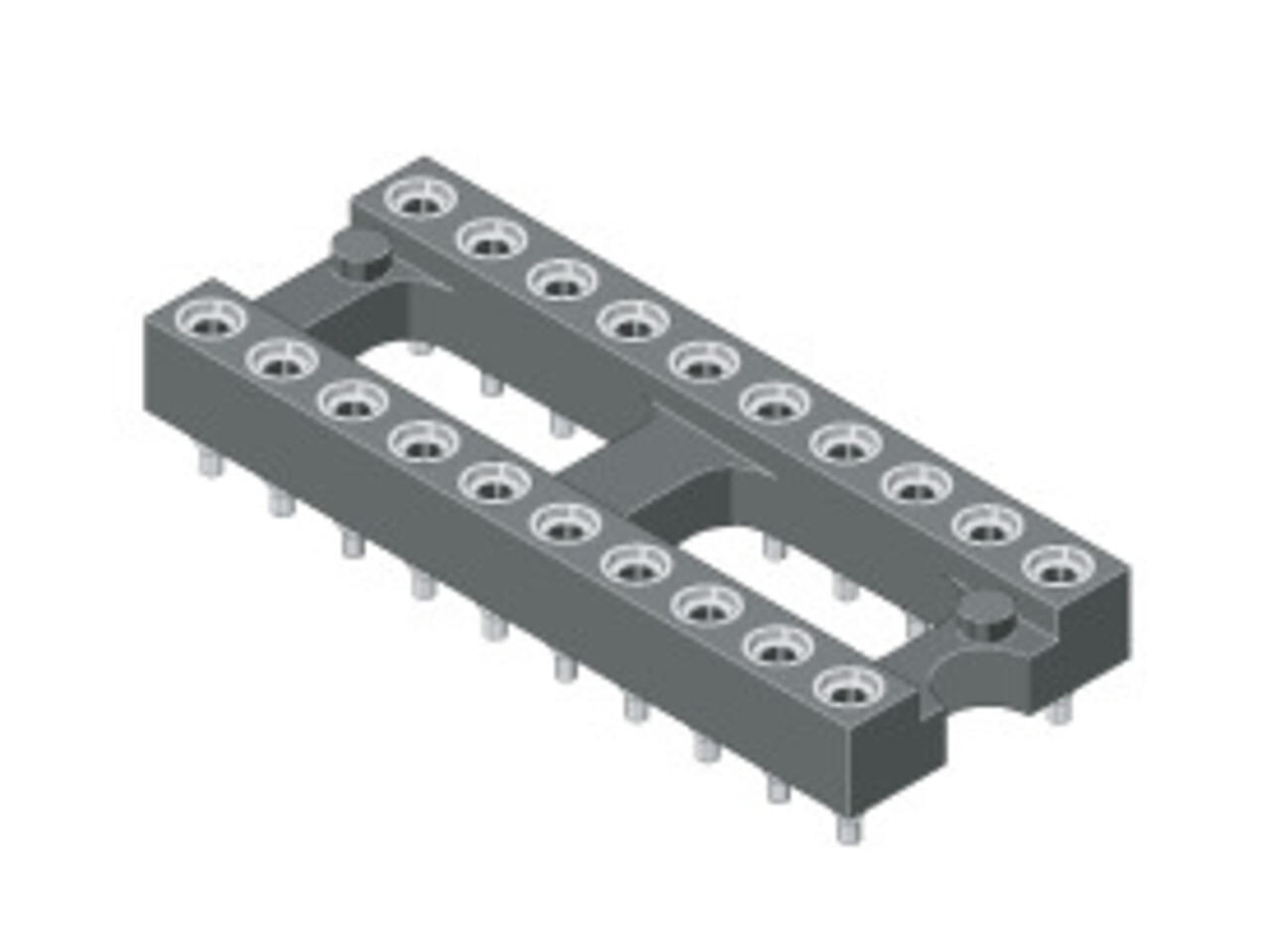

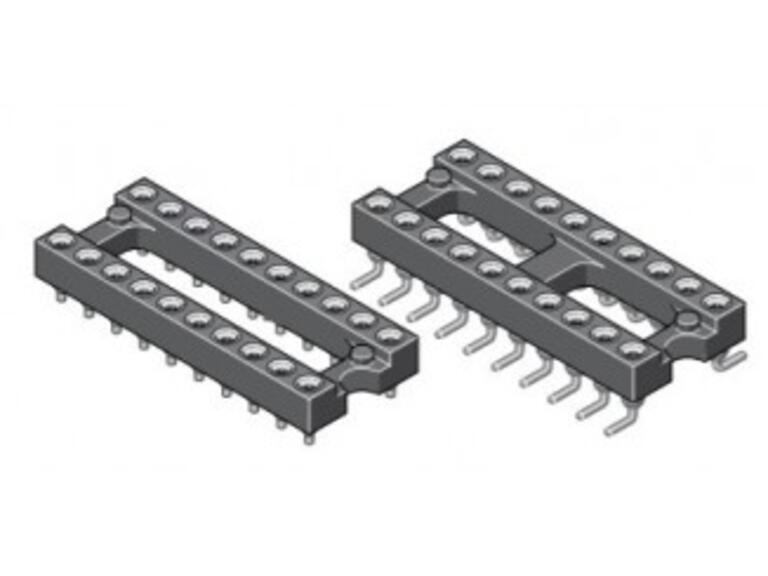

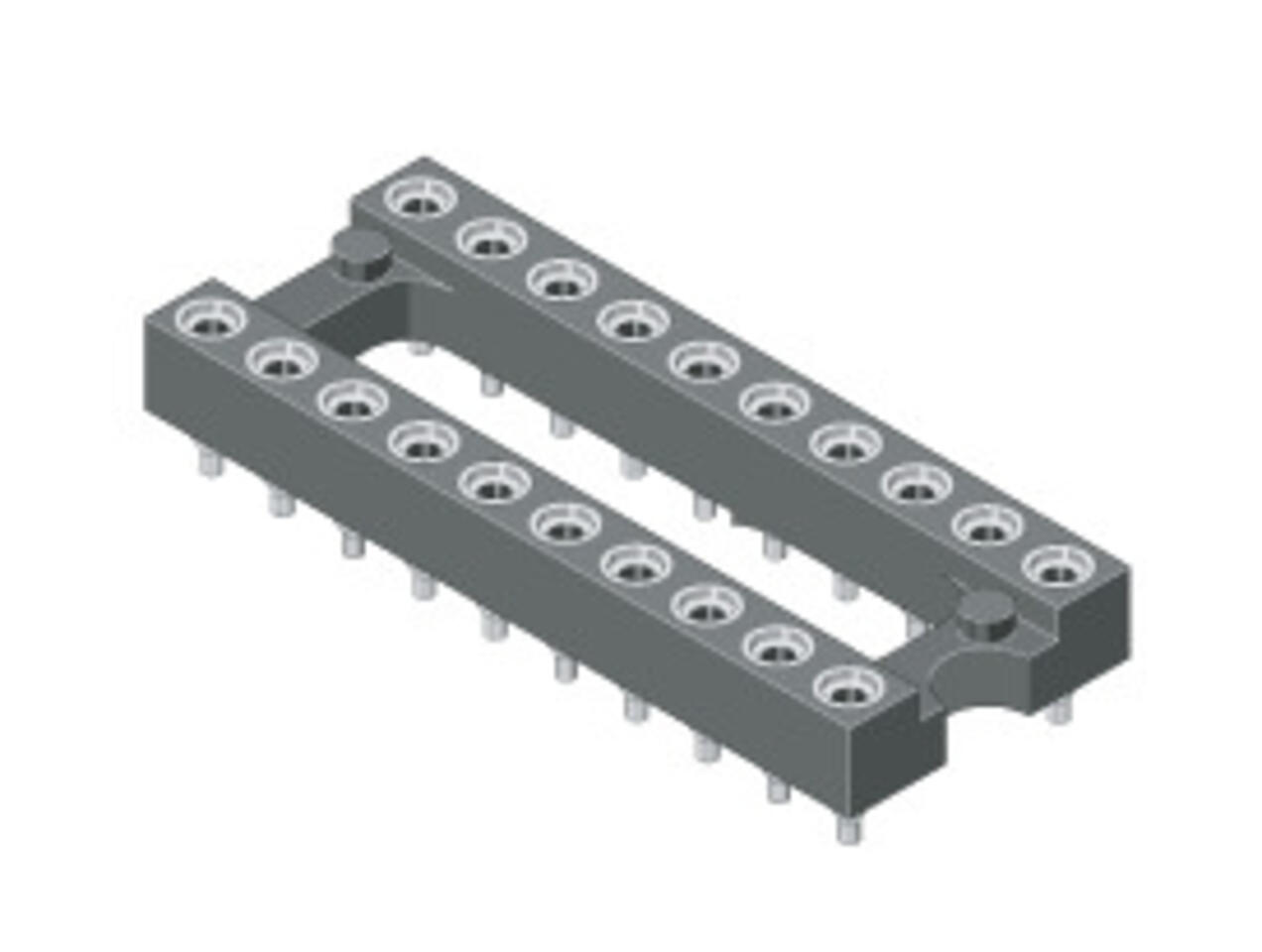

Versions with and without center rib, with floating pin or as Gull Wing contact
Further technical data and versions or pin counts not listed here can be found in datasheets/product catalogs in the download area.
Please feel free to ask us!
Specifications & Downloads
- Variante
- IC Sockel
- Raster
- 2.54 mm
- Kontaktmaterial
- Copper alloy
- Veredelung Kontakt
- Sn (tin plating)
- Ausrichtung zu PCB
- Vertikal
- Betriebstemperatur
- -55°C bis + 125°C
- Sockellayout
- DIL (Dual-in-line)
- Isolationsmaterial
- Hochtemperaturfestes Thermoplast UL94V-0
- Nennstrom
- 3
- Nennspannung
- 150 VRMS / VDC / Luft- und Kriechstrecken beachten
- Spannungsfestigkeit
- 1'000 VRMS für 1 Minute
- Marke
- MPE-Garry
- Downloads
- MPE-Garry_Serie015.pdf
Filter

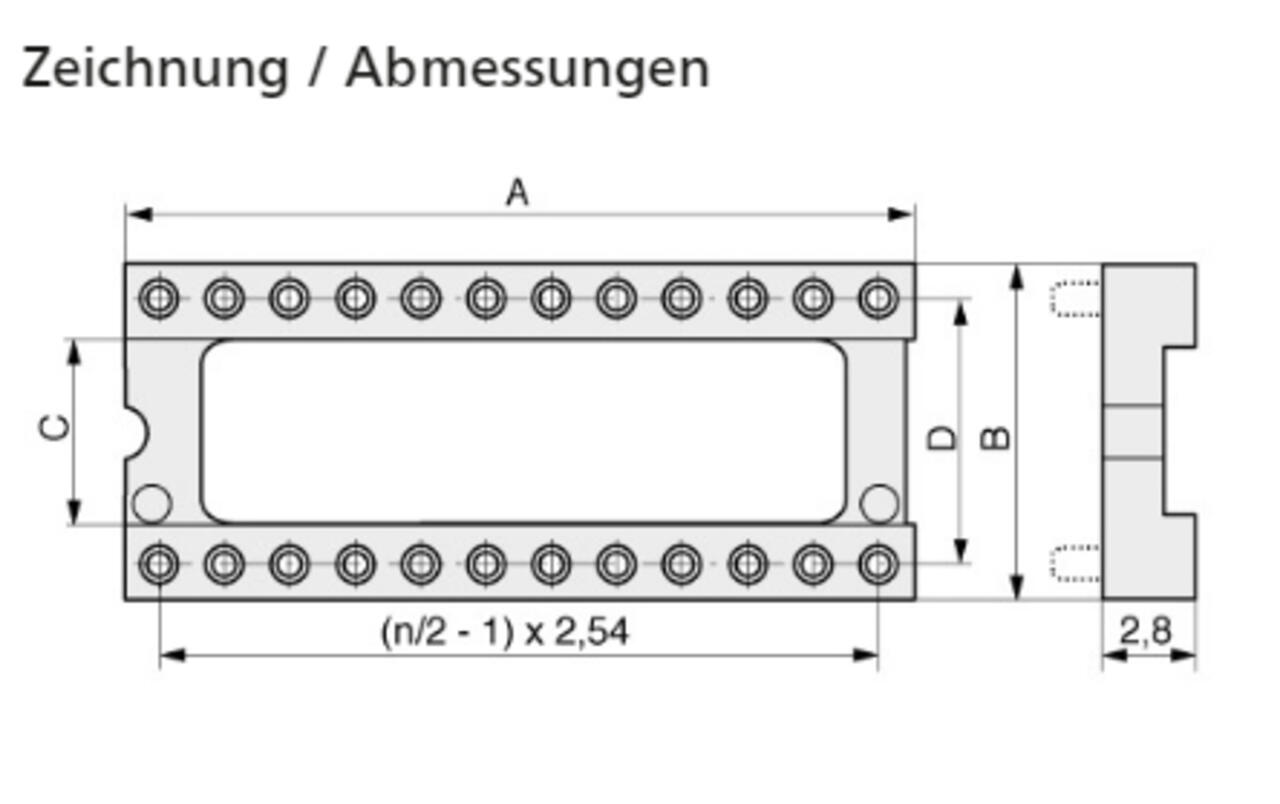

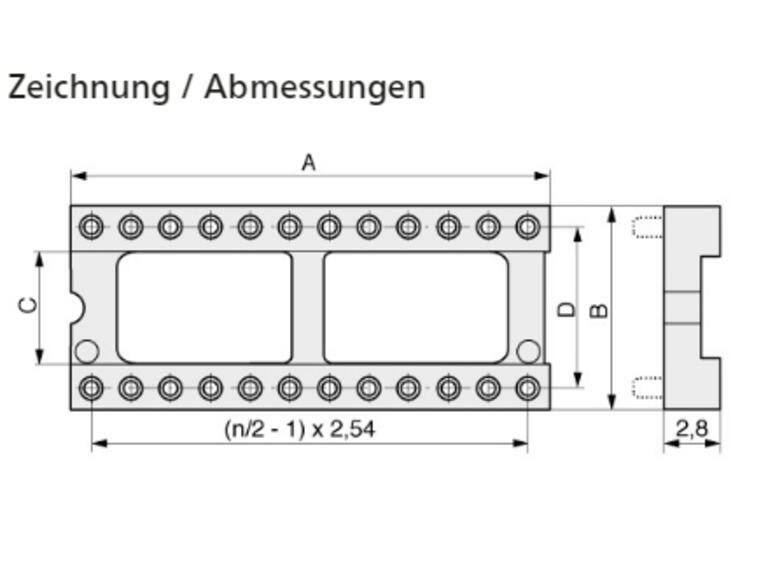

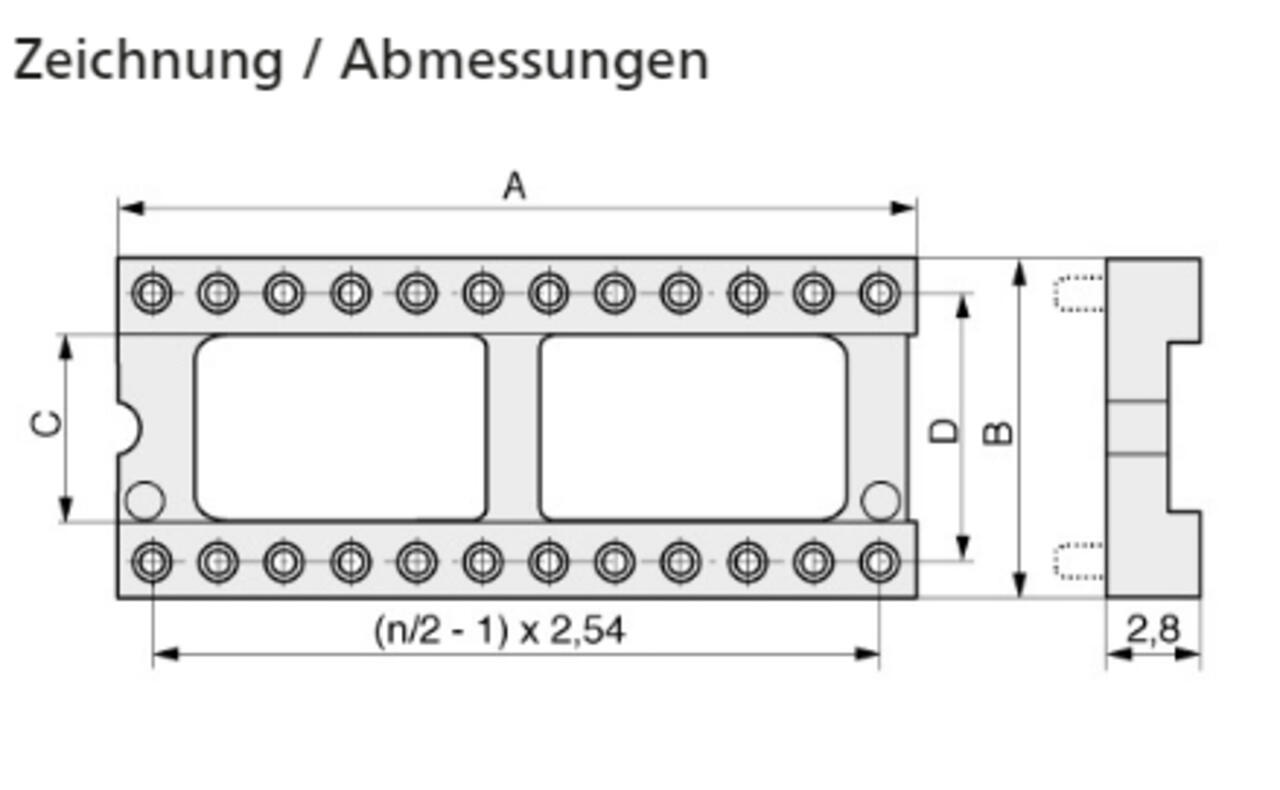

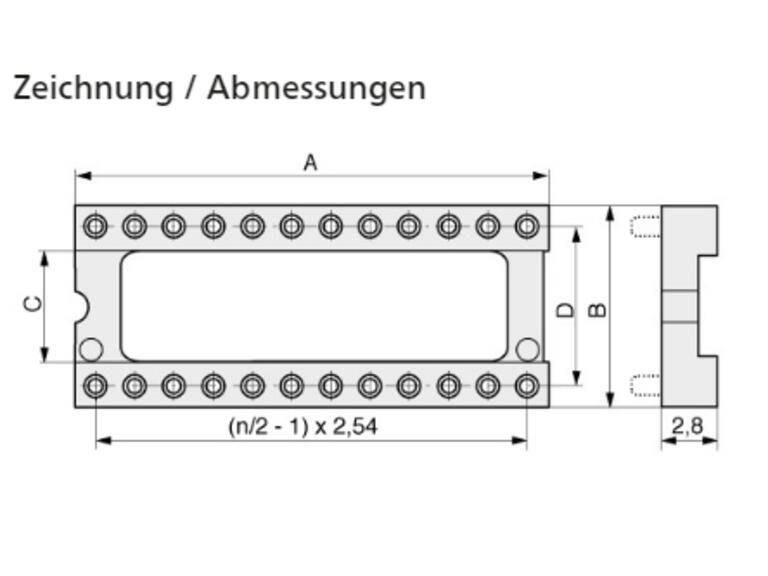

| Amount | Item No. | Description | On stock | Polzahl | Abstand D (E) | Variante des Sockels | Kontakttyp | Abmessung A | Abmessung B | Abmessung C | Leiterplattenanschluss | VE | Unit |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
015-1-004-3-H5STF-LT0 | MP-SMD 04.3 STGU |
|
4 | 7.62 mm | Präzisions-SMD-Sockel ohne Mittelsteg | SMD Floating | 5mm | 10.1mm | 4.4mm | SMD | 104 | Stk |
|
|
015-1-006-3-H5STF-LT0 | MP-SMD 06.3 STGU |
|
6 | 7.62 mm | Präzisions-SMD-Sockel ohne Mittelsteg | SMD Floating | 7.6mm | 10.1mm | 4.4mm | SMD | 69 | Stk |
|
|
015-1-008-3-H5STF-LT0 | MP-SMD 08.3 STGU |
|
8 | 7.62 mm | Präzisions-SMD-Sockel ohne Mittelsteg | SMD Floating | 10.1mm | 10.1mm | 4.4mm | SMD | 52 | Stk |
|
|
015-1-010-3-H5STF-LT0 | MP-SMD 10.3 STGU |
|
10 | 7.62 mm | Präzisions-SMD-Sockel ohne Mittelsteg | SMD Floating | 12.6mm | 10.1mm | 4.4mm | SMD | 41 | Stk |
|
|
015-1-014-3-H5STF-LT0 | MP-SMD 14.3 STGU |
|
14 | 7.62 mm | Präzisions-SMD-Sockel ohne Mittelsteg | SMD Floating | 17.7mm | 10.1mm | 4.4mm | SMD | 29 | Stk |
|
|
015-1-016-3-H5STF-LT0 | MP-SMD 16.3 STGU |
|
16 | 7.62 mm | Präzisions-SMD-Sockel ohne Mittelsteg | SMD Floating | 20.3mm | 10.1mm | 4.4mm | SMD | 25 | Stk |
|
|
015-2-018-3-H5STF-LT0 | MP-SMD 18.3 STGU |
|
18 | 7.62 mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Floating | 22.8mm | 10.1mm | 4.4mm | SMD | 22 | Stk |
|
|
015-2-020-3-H5STF-LT0 | MP-SMD 20.3 STGU |
|
20 | 7.62 mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Floating | 25.3mm | 10.1mm | 4.4mm | SMD | 20 | Stk |
|
|
015-1-022-3-H5STF-LT0 | MP-SMD 22.3 STGU |
|
22 | 7.62 mm | Präzisions-SMD-Sockel ohne Mittelsteg | SMD Floating | 27.8mm | 10.1mm | 4.4mm | SMD | 18 | Stk |
|
|
015-2-022-4-H5STF-LT0 | MP-SMD 22.4 STGU |
|
22 | 10.16 mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Floating | 27.8mm | 12.6mm | 6.5mm | SMD | 18 | Stk |
|
|
015-2-024-3-H5STF-LT0 | MP-SMD 24.3 STGU |
|
24 | 7.62 mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Floating | 30.4mm | 10.1mm | 4.4mm | SMD | 17 | Stk |
|
|
015-2-024-4-H5STF-LT0 | MP-SMD 24.4 STGU |
|
24 | 10.16 mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Floating | 30.4mm | 12.6mm | 6.5mm | SMD | 17 | Stk |
|
|
015-2-024-6-H5STF-LT0 | MP-SMD 24.6 STGU |
|
24 | 15.24mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Floating | 30.4mm | 17.7mm | 10.6mm | SMD | 17 | Stk |
|
|
015-2-028-3-H5STF-LT0 | MP-SMD 28.3 STGU |
|
28 | 7.62 mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Floating | 35.5mm | 10.1mm | 4.4mm | SMD | 14 | Stk |
|
|
015-2-028-6-H5STF-LT0 | MP-SMD 28.6 STGU |
|
28 | 15.24mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Floating | 35.5mm | 17.7mm | 10.6mm | SMD | 14 | Stk |
|
|
015-2-032-6-H5STF-LT0 | MP-SMD 32.6 STGU |
|
32 | 15.24mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Floating | 60.4mm | 17.7mm | 10.6mm | kA | 12 | Stk |
|
|
015-2-036-6-H5STF-LT0 | MP-SMD 36.6 STGU |
|
36 | 15.24mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Floating | 45.7mm | 17.7mm | 10.6mm | SMD | 11 | Stk |
|
|
015-2-040-6-H5STF-LT0 | MP-SMD 40.6 STGU |
|
40 | 15.24mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Floating | 50.8mm | 17.7mm | 10.6mm | SMD | 10 | Stk |
|
|
015-1-006-3-H1STF-LT0 | MP-SMD-G 06.3 STGU |
|
6 | 7.62 mm | Präzisions-SMD-Sockel ohne Mittelsteg | SMD Gull Wing | 7.6mm | 10.1mm | 4.4mm | SMD | 69 | Stk |
|
|
015-1-008-3-H1STF-LT0 | MP-SMD-G 08.3 STGU |
|
8 | 7.62 mm | Präzisions-SMD-Sockel ohne Mittelsteg | SMD Gull Wing | 10.1mm | 10.1mm | 4.4mm | SMD | 52 | Stk |
|
|
015-1-010-3-H1STF-LT0 | MP-SMD-G 10.3 STGU |
|
10 | 7.62 mm | Präzisions-SMD-Sockel ohne Mittelsteg | SMD Gull Wing | 12.6mm | 10.1mm | 4.4mm | SMD | 41 | Stk |
|
|
015-1-014-3-H1STF-LT0 | MP-SMD-G 14.3 STGU |
|
14 | 7.62 mm | Präzisions-SMD-Sockel ohne Mittelsteg | SMD Gull Wing | 17.7mm | 10.1mm | 4.4mm | SMD | 29 | Stk |
|
|
015-1-016-3-H1STF-LT0 | MP-SMD-G 16.3 STGU |
|
16 | 7.62 mm | Präzisions-SMD-Sockel ohne Mittelsteg | SMD Gull Wing | 20.3mm | 10.1mm | 4.4mm | SMD | 25 | Stk |
|
|
015-2-018-3-H1STF-LT0 | MP-SMD-G 18.3 STGU |
|
18 | 7.62 mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Gull Wing | 22.8mm | 10.1mm | 4.4mm | SMD | 22 | Stk |
|
|
015-2-020-3-H1STF-LT0 | MP-SMD-G 20.3 STGU |
|
20 | 7.62 mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Gull Wing | 25.3mm | 10.1mm | 4.4mm | SMD | 20 | Stk |
|
|
015-2-022-3-H1STF-LT0 | MP-SMD-G 22.3 STGU |
|
22 | 7.62 mm | Präzisions-SMD-Sockel ohne Mittelsteg | SMD Gull Wing | 27.8mm | 10.1mm | 4.4mm | SMD | 18 | Stk |
|
|
015-2-022-4-H1STF-LT0 | MP-SMD-G 22.4 STGU |
|
22 | 10.16 mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Gull Wing | 27.8mm | 12.6mm | 6.5mm | SMD | 19 | Stk |
|
|
015-2-024-3-H1STF-LT0 | MP-SMD-G 24.3 STGU |
|
24 | 7.62 mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Gull Wing | 30.4mm | 10.1mm | 4.4mm | SMD | 17 | Stk |
|
|
015-2-024-4-H1STF-LT0 | MP-SMD-G 24.4 STGU |
|
24 | 10.16 mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Gull Wing | 30.4mm | 12.6mm | 6.5mm | SMD | 17 | Stk |
|
|
015-2-024-6-H1STF-LT0 | MP-SMD-G 24.6 STGU |
|
24 | 15.24mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Gull Wing | 30.4mm | 17.7mm | 10.6mm | SMD | 17 | Stk |
|
|
015-2-028-3-H1STF-LT0 | MP-SMD-G 28.3 STGU |
|
28 | 7.62 mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Gull Wing | 35.5mm | 10.1mm | 4.4mm | SMD | 14 | Stk |
|
|
015-2-032-6-H1STF-LT0 | MP-SMD-G 32.6 STGU |
|
32 | 15.24mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Gull Wing | 40.6mm | 17.7mm | 10.6mm | SMD | 12 | Stk |
|
|
015-2-036-6-H1STF-LT0 | MP-SMD-G 36.6 STGU |
|
36 | 15.24mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Gull Wing | 45.7mm | 17.7mm | 10.6mm | SMD | 11 | Stk |
|
|
015-2-040-6-H1STF-LT0 | MP-SMD-G 40.6 STGU |
|
40 | 15.24mm | Präzisions-SMD-Sockel mit Mittelsteg | SMD Gull Wing | 50.8mm | 17.7mm | 10.6mm | SMD | 10 | Stk |
