Product features

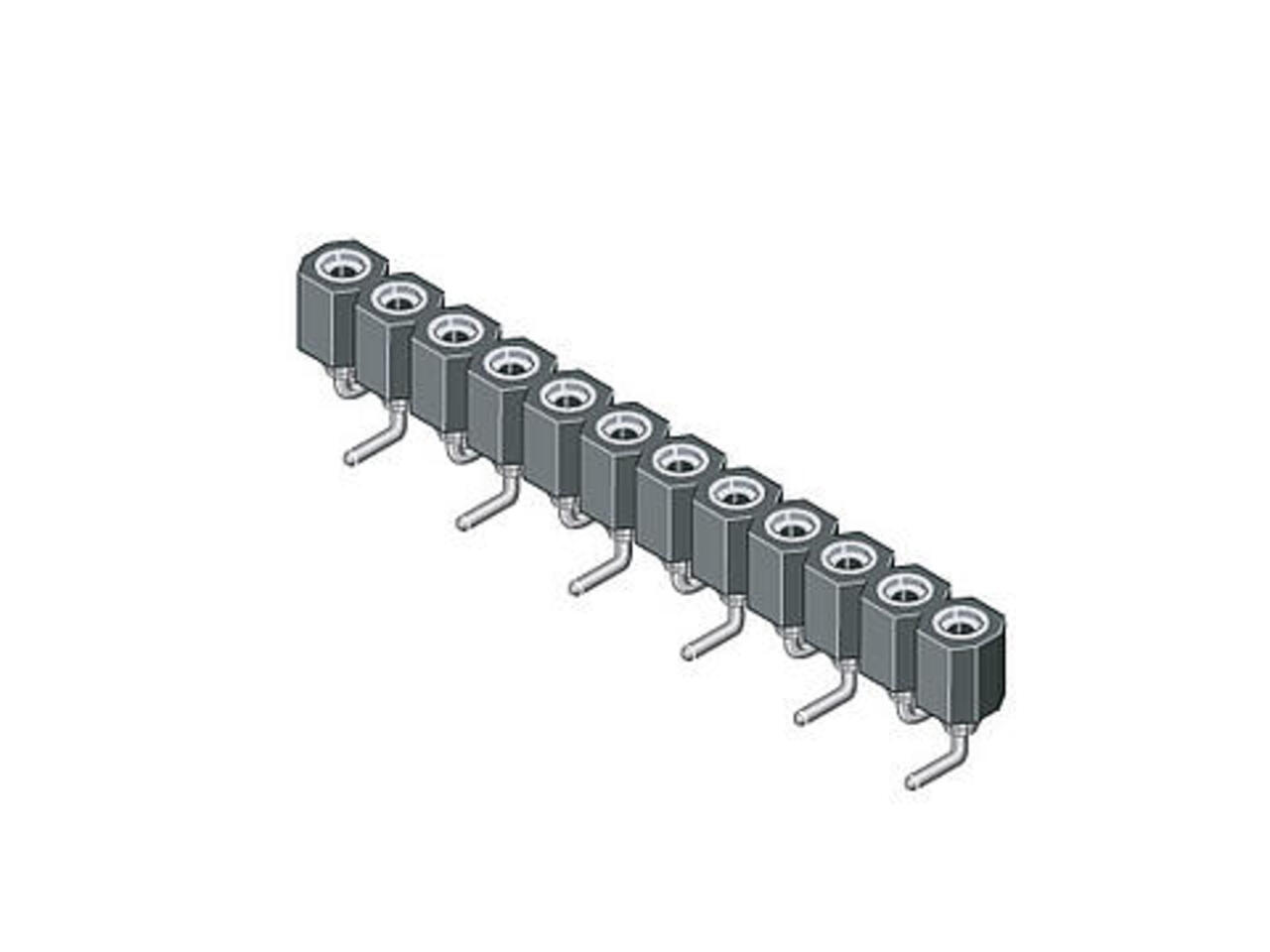

Precision Socket Strips SMD 2.54 mm Series 019 Variant 1
Socket strips for SMD mounting. Gull Wing contacts offer maximum mechanical strength and easy testing. Also available on reel.
Available as single-row socket strip (SIL) or double-row socket strip (DIL) standing (vertical) or as single-row socket strip (SIL) lying (horizontal)
Further technical data and versions or pin counts not listed here can be found in datasheets/product catalogs in the download area.
Please feel free to ask us!
Specifications & Downloads
- Raster
- 2.54 mm
- Kontaktmaterial
- Copper alloy
- Veredelung Kontakt
- Sn (tin plating)
- Variante des Sockels
- Standardsockel
- Kontakttyp
- SMD Gull Wing
- Leiterplattenanschluss
- SMD
- Betriebstemperatur
- -55°C bis + 125°C
- Isolationsmaterial
- Hochtemperaturfestes Thermoplast UL94V-0
- Nennstrom
- 3
- Nennspannung
- 150 VRMS / VDC / Luft- und Kriechstrecken beachten
- Spannungsfestigkeit
- 1'000 VRMS für 1 Minute
- Marke
- MPE-Garry
- Downloads
- MPE-Garry_Serie019.pdf
Filter
| Amount | Item No. | Description | On stock | Variante | Polzahl | Ausrichtung zu PCB | Sockellayout | Montagekappen | Verpackungsart | VE | Unit |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
019-1-003-D-H1STF-XT1 | MS-SMD 03 STG P1 li. oben C/TubeU |
|
Sockelstreifen 1-reihig | 3 | Vertikal | SIL (Single-in-line) | mit Bestückungshilfe | Tubes (Stangen) | 82 | Stk |
|
|
019-2-003-D-H1STF-XT1 | MS-SMD 03 STG P1 li. unten C/TubeU |
|
Sockelstreifen 1-reihig | 3 | Vertikal | SIL (Single-in-line) | mit Bestückungshilfe | Tubes (Stangen) | 82 | Stk |
|
|
019-1-003-D-H1STF-XS0 | MS-SMD 03 STG REU |
|
Sockelstreifen 1-reihig | 3 | Vertikal | SIL (Single-in-line) | ohne Bestückungshilfe | Standard (Schüttgut) | 1 | Stk |
|
|
019-1-010-D-H1STF-XR1 | MS-SMD 10 STG C/TRU |
|
Sockelstreifen 1-reihig | 10 | Vertikal | SIL (Single-in-line) | mit Bestückungshilfe | Rollen (Tape on Reel) | 650 | Stk |
|
|
019-1-010-D-H1STF-XT1 | MS-SMD 10 STG C/TubeU |
|
Sockelstreifen 1-reihig | 10 | Vertikal | SIL (Single-in-line) | mit Bestückungshilfe | Tubes (Stangen) | 1 | Stk |
|
|
019-2-010-D-H1STF-XS0 | MS-SMD 10 STGU |
|
Sockelstreifen 1-reihig | 10 | Vertikal | SIL (Single-in-line) | ohne Bestückungshilfe | Standard (Schüttgut) | 750 | Stk |
|
|
019-1-020-D-H1STF-XT1 | MS-SMD 20 STG P1 li. oben C/TubeU |
|
Sockelstreifen 1-reihig | 20 | Vertikal | SIL (Single-in-line) | mit Bestückungshilfe | Tubes (Stangen) | 1 | Stk |
|
|
019-2-020-D-H1STF-XT1 | MS-SMD 20 STG P1 li. unten C/TubeU |
|
Sockelstreifen 1-reihig | 20 | Vertikal | SIL (Single-in-line) | mit Bestückungshilfe | Tubes (Stangen) | 12 | Stk |
|
|
019-2-020-D-H1STF-XS0 | MS-SMD 20 STGU |
|
Sockelstreifen 1-reihig | 20 | Vertikal | SIL (Single-in-line) | ohne Bestückungshilfe | Standard (Schüttgut) | 200 | Stk |
|
|
019-4-003-D-H3STF-XR0 | MS-SMD-P 03 STG C/TRU |
|
Sockelstreifen 1-reihig | 3 | Horizontal (Parallel) | SIL (Single-in-line) | ohne Bestückungshilfe | Rollen (Tape on Reel) | 2'000 | Stk |
|
|
019-4-003-D-H3STF-XS0 | MS-SMD-P 03 STGU |
|
Sockelstreifen 1-reihig | 3 | Horizontal (Parallel) | SIL (Single-in-line) | ohne Bestückungshilfe | Standard (Schüttgut) | 1 | Stk |
|
|
019-4-032-D-H3STF-XS0 | MS-SMD-P 32 STGU |
|
Sockelstreifen 1-reihig | 32 | Horizontal (Parallel) | SIL (Single-in-line) | ohne Bestückungshilfe | Standard (Schüttgut) | 250 | Stk |
|
|
019-3-072-D-H1STF-XS0 | MSD-SMD-D 72 STGU |
|
Sockelstreifen 2-reihig | 72 | Vertikal | DIL (Dual-in-line) | ohne Bestückungshilfe | Standard (Schüttgut) | 186 | Stk |
|
|
019-1-003-D-H1STF-XR1 | Sockelleiste, SMD, Raster 2.54mm |
|
Sockelstreifen 1-reihig | 3 | Vertikal | SIL (Single-in-line) | mit Bestückungshilfe | Rollen (Tape on Reel) | 850 | Stk |
|
|
019-2-020-D-H1STF-XR1 | Sockelleiste, SMD, Raster 2.54mm |
|
Sockelstreifen 1-reihig | 20 | Vertikal | SIL (Single-in-line) | mit Bestückungshilfe | Rollen (Tape on Reel) | 900 | Stk |
|
|
019-2-003-D-H1STF-XR1 | Sockelleiste, SMD, Raster 2.54mm |
|
Sockelstreifen 1-reihig | 3 | Vertikal | SIL (Single-in-line) | mit Bestückungshilfe | Rollen (Tape on Reel) | 850 | Stk |
