Product features
Precision Socket Strips 2.54 mm Series 006
Socket strips with many different contact options

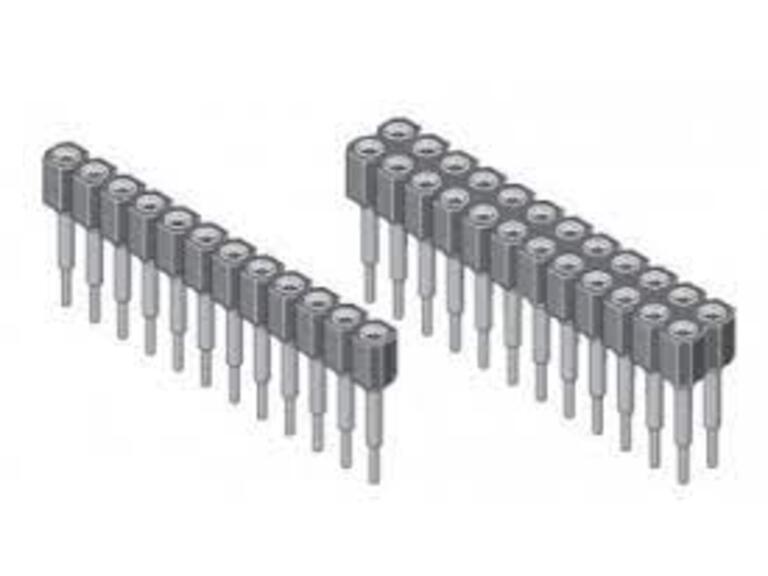

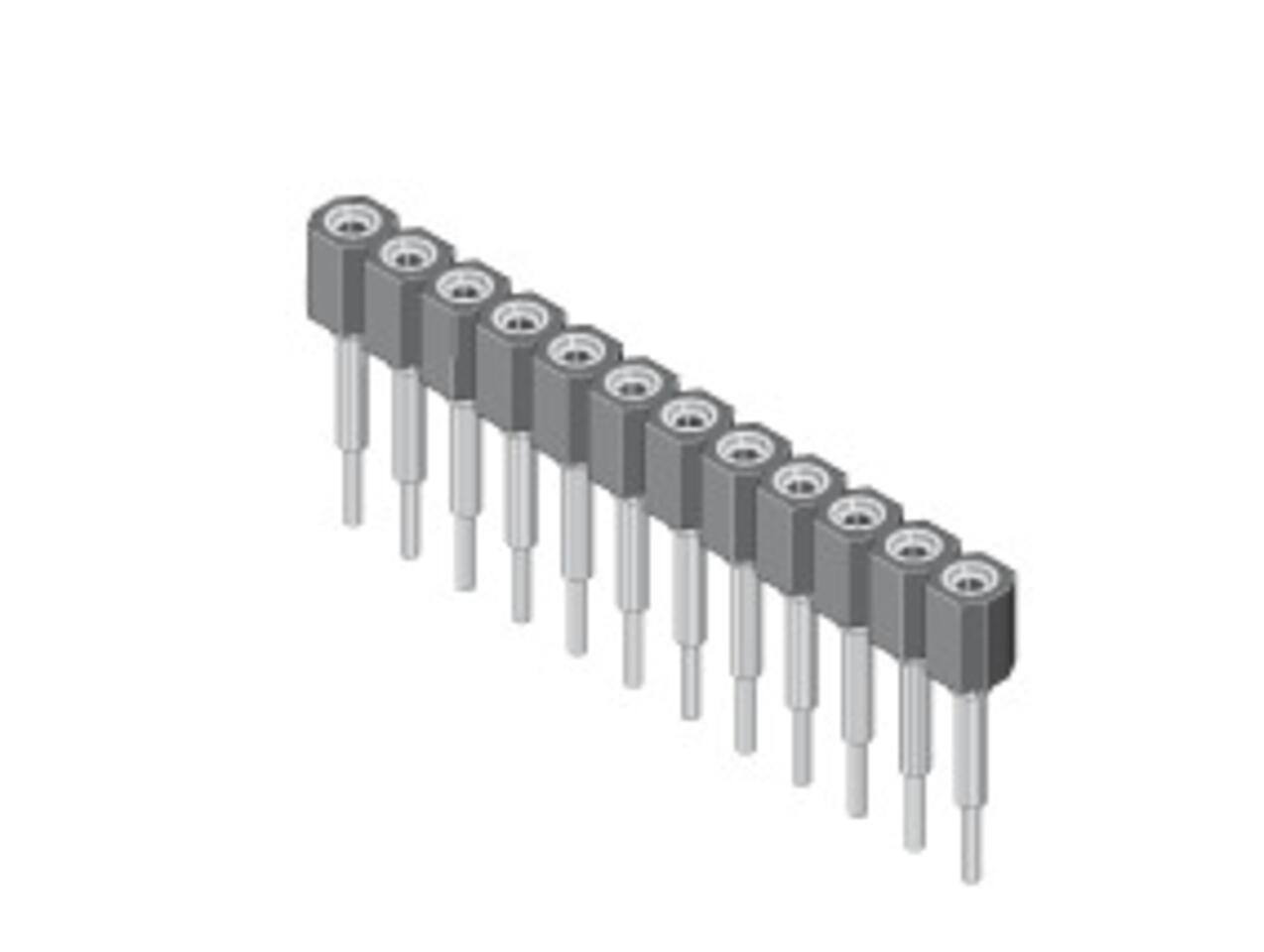

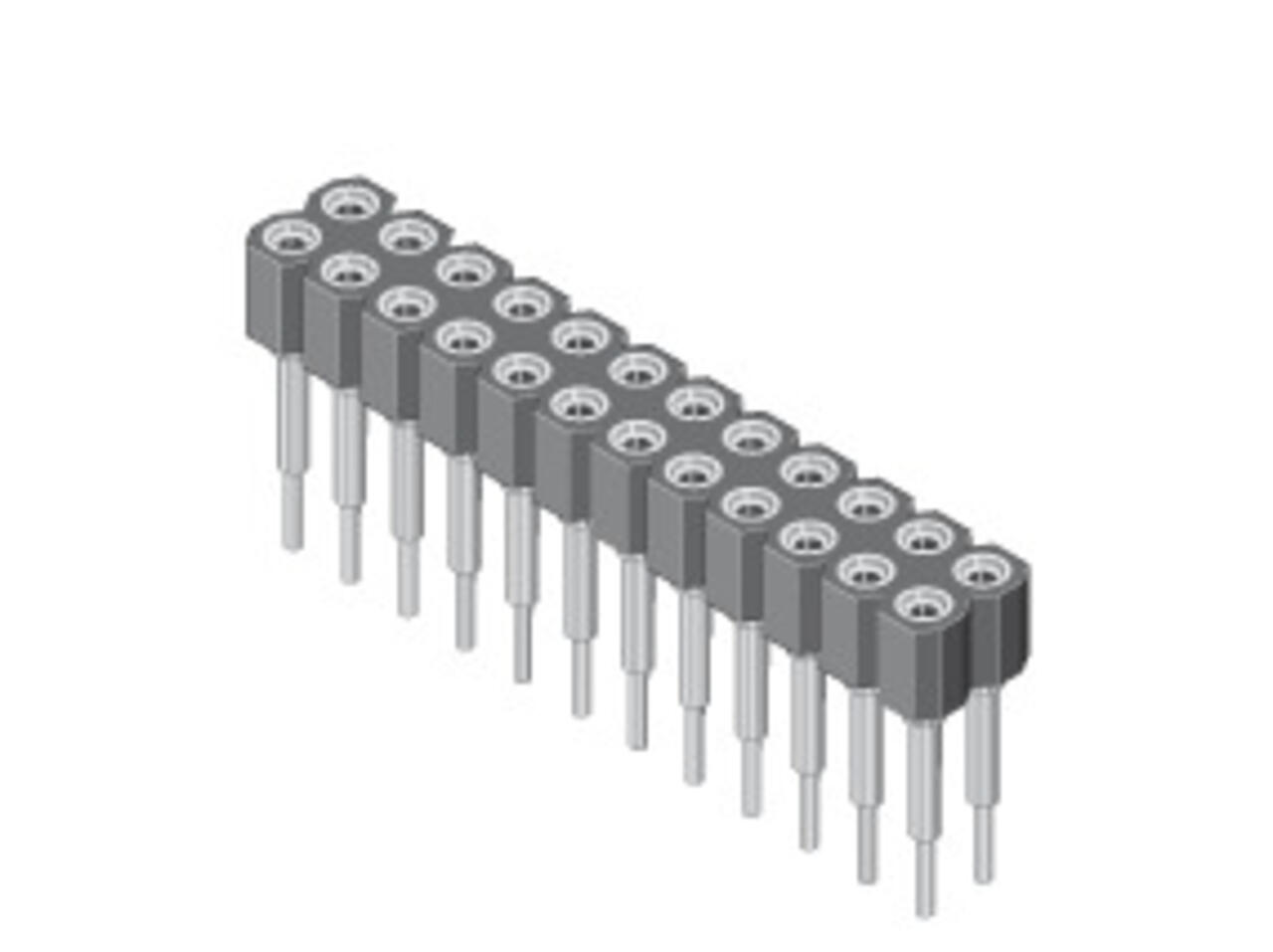

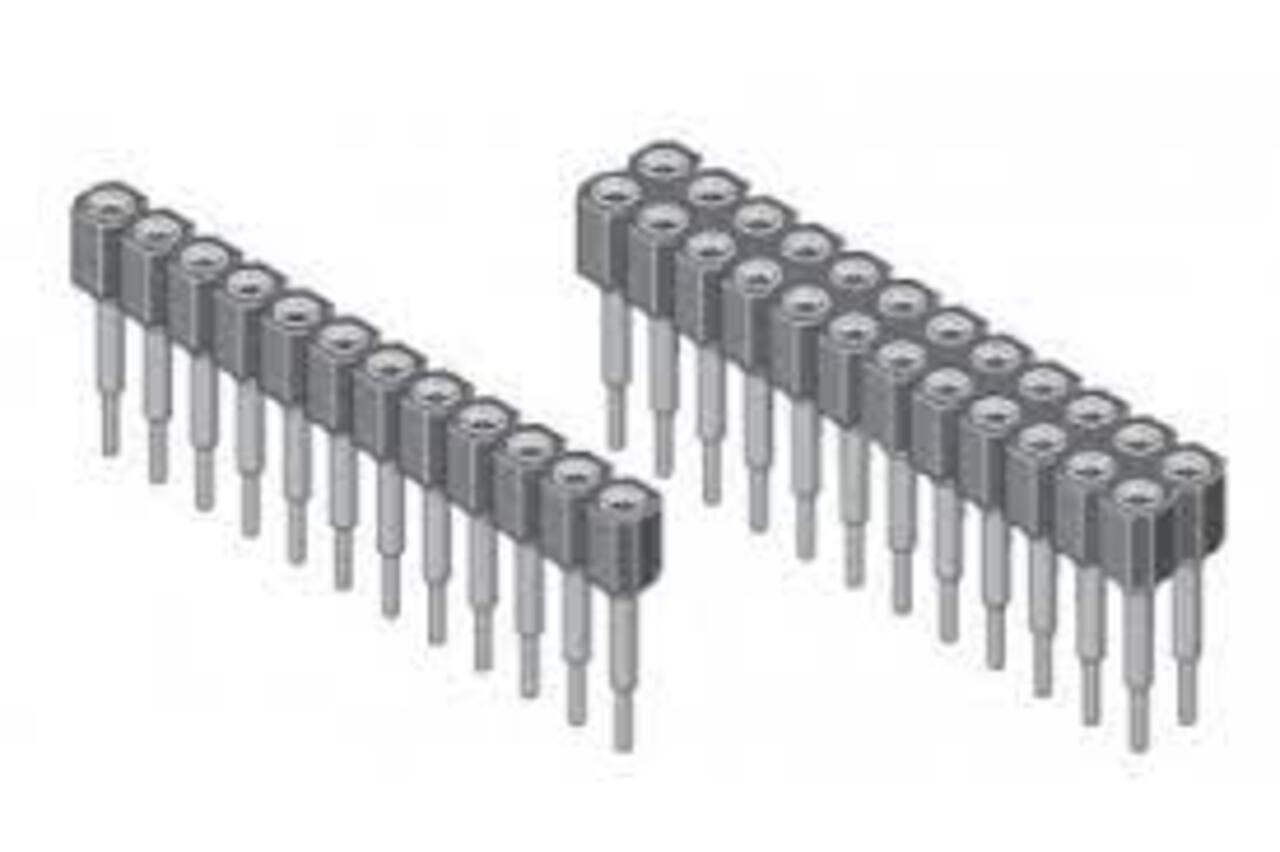

Available as single-row socket strip (SIL) or double-row socket strip (DIL)
Further technical data and versions or pin counts not listed here can be found in datasheets/product catalogs in the download area.
Please feel free to ask us!
Specifications & Downloads
- Raster
- 2.54 mm
- Kontaktmaterial
- Copper alloy
- Veredelung Kontakt
- Sn (tin plating)
- Variante des Sockels
- Standardsockel
- Ausrichtung zu PCB
- Vertikal
- Leiterplattenanschluss
- THT
- Betriebstemperatur
- -55°C bis + 125°C
- Isolationsmaterial
- Hochtemperaturfestes Thermoplast UL94V-0
- Nennstrom
- 3
- Nennspannung
- 150 VRMS / VDC / Luft- und Kriechstrecken beachten
- Spannungsfestigkeit
- 1'000 VRMS für 1 Minute
- Marke
- MPE-Garry
- Downloads
- MPE-Garry_Serie006.pdf
Filter
| Amount | Item No. | Description | On stock | Variante | Polzahl | Abstand D (E) | Kontakttyp | Sockellayout | VE | Unit |
|---|---|---|---|---|---|---|---|---|---|---|
|
|
006-1-002-D-B1STF-XS0 | MS 02 STG BU |
|
Sockelstreifen 1-reihig | 2 | --- | B1 (3.86/3.54mm) | SIL (Single-in-line) | 8'000 | Stk |
|
|
006-1-003-D-B1STF-XS0 | MS 03 STG BU |
|
Sockelstreifen 1-reihig | 3 | --- | B1 (3.86/3.54mm) | SIL (Single-in-line) | 4'800 | Stk |
|
|
006-1-004-D-B1STF-XS0 | MS 04 STG BU |
|
Sockelstreifen 1-reihig | 4 | --- | B1 (3.86/3.54mm) | SIL (Single-in-line) | 3'400 | Stk |
|
|
006-1-005-D-F2STF-XS0 | MS 05 STG AH8U |
|
Sockelstreifen 1-reihig | 5 | --- | F2 (8/3mm) | SIL (Single-in-line) | 1 | Stk |
|
|
006-1-005-D-B1STF-XS0 | MS 05 STG BU |
|
Sockelstreifen 1-reihig | 5 | --- | B1 (3.86/3.54mm) | SIL (Single-in-line) | 2'500 | Stk |
|
|
006-1-006-D-F2STF-XS0 | MS 06 STG AH 8U |
|
Sockelstreifen 1-reihig | 6 | --- | F2 (8/3mm) | SIL (Single-in-line) | 500 | Stk |
|
|
006-1-006-D-B1STF-XS0 | MS 06 STG BU |
|
Sockelstreifen 1-reihig | 6 | --- | B1 (3.86/3.54mm) | SIL (Single-in-line) | 2'000 | Stk |
|
|
006-1-007-D-B1STF-XS0 | MS 07 STG BU |
|
Sockelstreifen 1-reihig | 7 | --- | B1 (3.86/3.54mm) | SIL (Single-in-line) | 300 | Stk |
|
|
006-1-008-D-B1STF-XS0 | MS 08 STG BU |
|
Sockelstreifen 1-reihig | 8 | --- | B1 (3.86/3.54mm) | SIL (Single-in-line) | 300 | Stk |
|
|
006-1-010-D-B1STF-XS0 | MS 10 STG BU |
|
Sockelstreifen 1-reihig | 10 | --- | B1 (3.86/3.54mm) | SIL (Single-in-line) | 1'000 | Stk |
|
|
006-1-012-D-B1STF-XS0 | MS 12 STG BU |
|
Sockelstreifen 1-reihig | 12 | --- | B1 (3.86/3.54mm) | SIL (Single-in-line) | 800 | Stk |
|
|
006-1-016-D-B1STF-XS0 | MS 16 STG BU |
|
Sockelstreifen 1-reihig | 16 | --- | B1 (3.86/3.54mm) | SIL (Single-in-line) | 600 | Stk |
|
|
006-1-020-D-F2STF-XS0 | MS 20 STG AH8U |
|
Sockelstreifen 1-reihig | 20 | --- | F2 (8/3mm) | SIL (Single-in-line) | 1 | Stk |
|
|
006-1-020-D-B1STF-XS0 | MS 20 STG BU |
|
Sockelstreifen 1-reihig | 20 | --- | B1 (3.86/3.54mm) | SIL (Single-in-line) | 300 | Stk |
|
|
006-1-023-D-B1STF-XS0 | MS 23 STG BU |
|
Sockelstreifen 1-reihig | 23 | --- | B1 (3.86/3.54mm) | SIL (Single-in-line) | 400 | Stk |
|
|
006-1-025-D-B1STF-XS0 | MS 25 STG BU |
|
Sockelstreifen 1-reihig | 25 | --- | B1 (3.86/3.54mm) | SIL (Single-in-line) | 300 | Stk |
|
|
006-1-030-D-B1STF-XS0 | MS 30 STG BU |
|
Sockelstreifen 1-reihig | 30 | --- | B1 (3.86/3.54mm) | SIL (Single-in-line) | 300 | Stk |
|
|
006-1-032-D-B1STF-XS0 | MS 32 STG BU |
|
Sockelstreifen 1-reihig | 32 | --- | B1 (3.86/3.54mm) | SIL (Single-in-line) | 300 | Stk |
|
|
006-1-064-D-B1STF-XS0 | MS 64 STG BU |
|
Sockelstreifen 1-reihig | 64 | --- | B1 (3.86/3.54mm) | SIL (Single-in-line) | 250 | Stk |
|
|
006-2-006-D-B1STF-XS0 | MSD 06 STG BU |
|
Sockelstreifen 2-reihig | 6 | 2.54 mm | B1 (3.86/3.54mm) | DIL (Dual-in-line) | 500 | Stk |
|
|
006-2-008-D-B1STF-XS0 | MSD 08 STG BU |
|
Sockelstreifen 2-reihig | 8 | 2.54 mm | B1 (3.86/3.54mm) | DIL (Dual-in-line) | 500 | Stk |
|
|
006-2-060-D-B1STF-XS0 | MSD 60 STG BU |
|
Sockelstreifen 2-reihig | 60 | 2.54 mm | B1 (3.86/3.54mm) | DIL (Dual-in-line) | 125 | Stk |
|
|
006-2-064-D-B1STF-XS0 | MSD 64 STG BU |
|
Sockelstreifen 2-reihig | 64 | 2.54 mm | B1 (3.86/3.54mm) | DIL (Dual-in-line) | 125 | Stk |
