Präzisions IC-Sockel für SMD Montage 2,54 mm - Serie 015

Eigenschaften

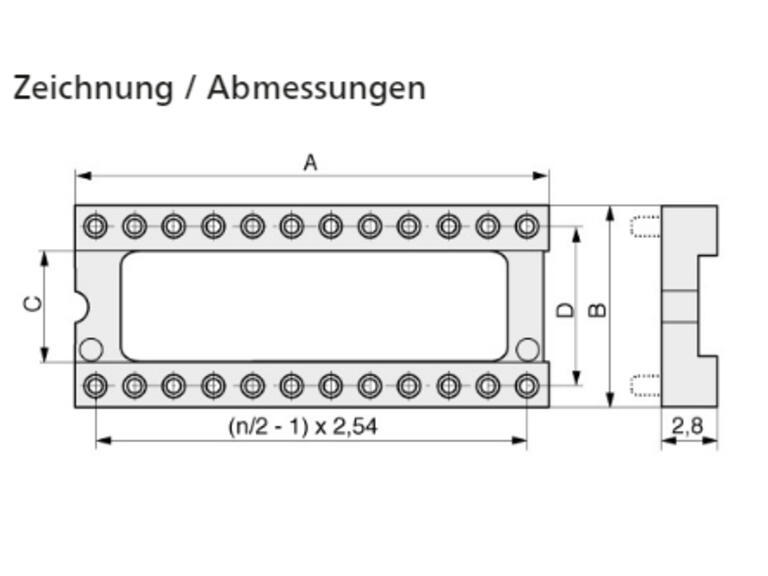

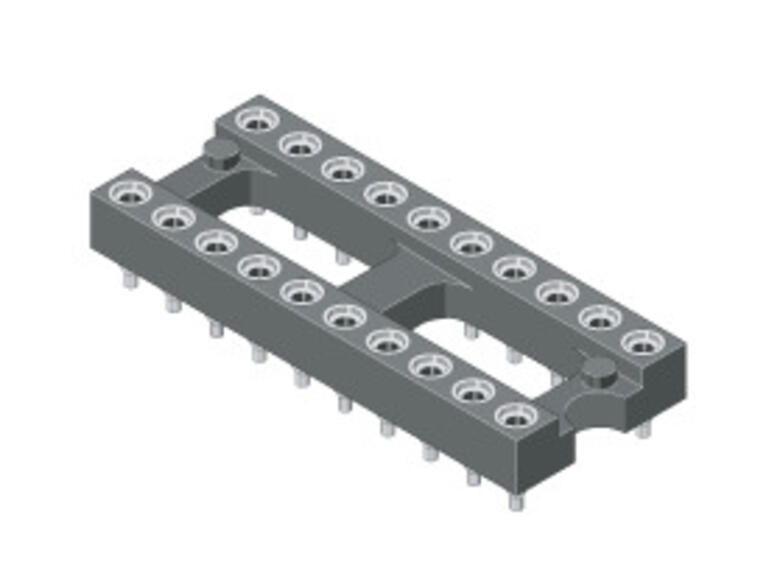

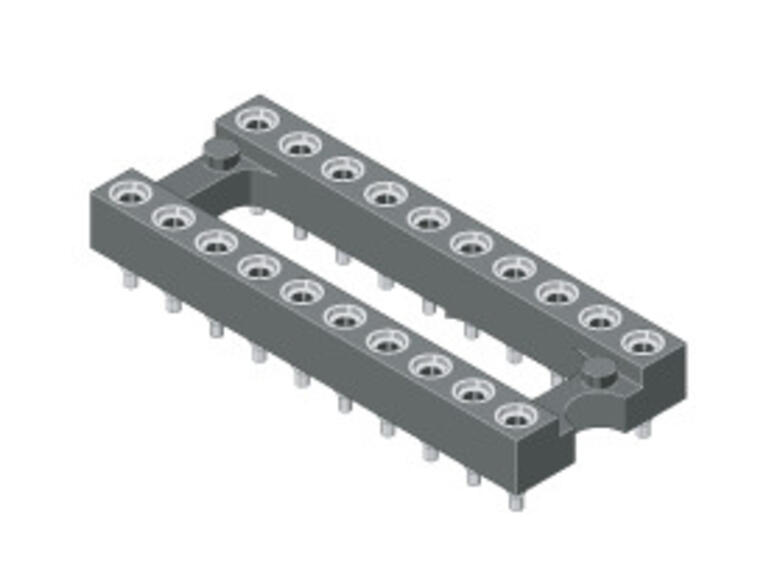

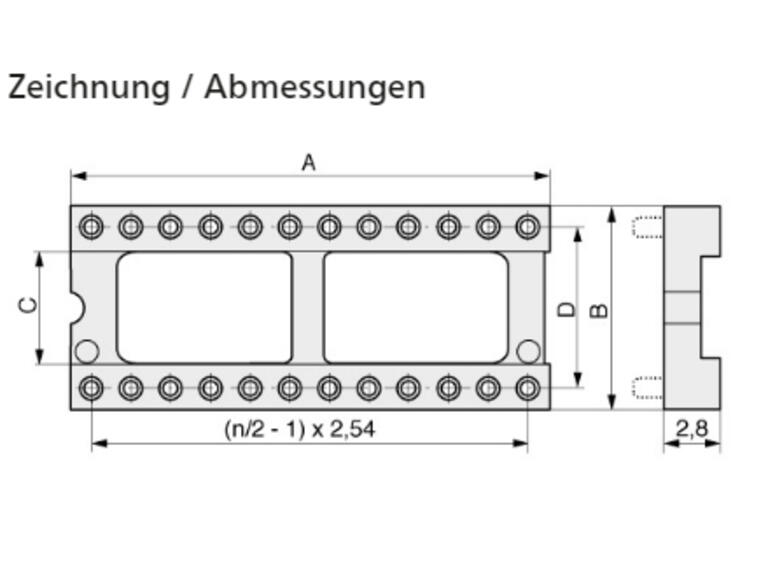

Präzisions IC-Sockel für SMD Montage 2,54 mm Serie 015 - Varianten 1 & 2

Präzisions IC-Sockel für SMD Montage 2.54mm für alle gängigen Reflow-Lötverfahren geeignet

Ausführungen mit und ohne Mittelsteg mit Floating Pin oder als Gull Wing Kontakt

Weitere technische Angaben und Ausführungen oder Polzahlen, welche hier nicht ersichtlich sind finden Sie in den Datenblättern/Produktkatalogen im Downloadbereich.

Fragen Sie uns bitte gerne an!

Technische Daten

Variante
IC Sockel
Raster
2.54 mm
Kontaktmaterial
Kupferlegierung
Veredelung Kontakt
Sn (tin plating)
Ausrichtung zu PCB
Vertikal
Betriebstemperatur
-55°C bis + 125°C
Sockellayout
DIL (Dual-in-line)
Isolationsmaterial
Hochtemperaturfestes Thermoplast UL94V-0
Nennstrom
3 A
Nennspannung
150 VRMS / VDC / Luft- und Kriechstrecken beachten
Spannungsfestigkeit
1'000 VRMS für 1 Minute
Marke
MPE-Garry
Menge Art.Nr. Bezeichnung Lager Polzahl Abstand D (E) Variante des Sockels Kontakttyp Gesamtlänge A Steckbereich B Lötbereich C VE Einheit
015-1-004-3-H5STF-LT0 MP-SMD 04.3 STGU 4 7.62 mm Präzisions-SMD-Sockel ohne Mittelsteg SMD Floating 5 mm 10.1 mm 4.4 mm 105 Stk
015-1-006-3-H5STF-LT0 MP-SMD 06.3 STGU 6 7.62 mm Präzisions-SMD-Sockel ohne Mittelsteg SMD Floating 7.6 mm 10.1 mm 4.4 mm 7'452 Stk
015-1-006-3-H1STF-LT0 MP-SMD-G 06.3 STGU 6 7.62 mm Präzisions-SMD-Sockel ohne Mittelsteg SMD Gull Wing 7.6 mm 10.1 mm 4.4 mm 6'210 Stk
015-1-008-3-H5STF-LT0 MP-SMD 08.3 STGU 8 7.62 mm Präzisions-SMD-Sockel ohne Mittelsteg SMD Floating 10.1 mm 10.1 mm 4.4 mm 5'616 Stk
015-1-008-3-H1STF-LT0 MP-SMD-G 08.3 STGU 8 7.62 mm Präzisions-SMD-Sockel ohne Mittelsteg SMD Gull Wing 10.1 mm 10.1 mm 4.4 mm 4'680 Stk
015-1-010-3-H1STF-LT0 MP-SMD-G 10.3 STGU 10 7.62 mm Präzisions-SMD-Sockel ohne Mittelsteg SMD Gull Wing 12.6 mm 10.1 mm 4.4 mm 3'690 Stk
015-1-010-3-H5STF-LT0 MP-SMD 10.3 STGU 10 7.62 mm Präzisions-SMD-Sockel ohne Mittelsteg SMD Floating 12.6 mm 10.1 mm 4.4 mm 4'428 Stk
015-1-014-3-H5STF-LT0 MP-SMD 14.3 STGU 14 7.62 mm Präzisions-SMD-Sockel ohne Mittelsteg SMD Floating 17.7 mm 10.1 mm 4.4 mm 3'132 Stk
015-1-014-3 -H1STF-LT0 MP-SMD-G 14.3 STGU 14 7.62 mm Präzisions-SMD-Sockel ohne Mittelsteg SMD Gull Wing 17.7 mm 10.1 mm 4.4 mm 29 Stk
015-1-016-3-H5STF-LT0 MP-SMD 16.3 STGU 16 7.62 mm Präzisions-SMD-Sockel ohne Mittelsteg SMD Floating 20.3 mm 10.1 mm 4.4 mm 2'700 Stk
015-1-016-3-H1STF-LT0 MP-SMD-G 16.3 STGU 16 7.62 mm Präzisions-SMD-Sockel ohne Mittelsteg SMD Gull Wing 20.3 mm 10.1 mm 4.4 mm 2'250 Stk
015-2-018-3-H5STF-LT0 MP-SMD 18.3 STGU 18 7.62 mm Präzisions-SMD-Sockel mit Mittelsteg SMD Floating 22.8 mm 10.1 mm 4.4 mm 2'376 Stk
015-2-018-3-H1STF-LT0 MP-SMD-G 18.3 STGU 18 7.62 mm Präzisions-SMD-Sockel mit Mittelsteg SMD Gull Wing 22.8 mm 10.1 mm 4.4 mm 1'980 Stk
015-2-020-3-H5STF-LT0 MP-SMD 20.3 STGU 20 7.62 mm Präzisions-SMD-Sockel mit Mittelsteg SMD Floating 25.3 mm 10.1 mm 4.4 mm 2'160 Stk
015-2-020-3-H1STF-LT0 MP-SMD-G 20.3 STGU 20 7.62 mm Präzisions-SMD-Sockel mit Mittelsteg SMD Gull Wing 25.3 mm 10.1 mm 4.4 mm 1'800 Stk
015-2-022-4-H1STF-LT0 MP-SMD-G 22.4 STGU 22 10.16 mm Präzisions-SMD-Sockel mit Mittelsteg SMD Gull Wing 27.8 mm 12.6 mm 6.5 mm 912 Stk
015-2-022-4-H5STF-LT0 MP-SMD 22.4 STGU 22 10.16 mm Präzisions-SMD-Sockel mit Mittelsteg SMD Floating 27.8 mm 12.6 mm 6.5 mm 1'620 Stk
015-1-022-3-H5STF-LT0 MP-SMD 22.3 STGU 22 7.62 mm Präzisions-SMD-Sockel ohne Mittelsteg SMD Floating 27.8 mm 10.1 mm 4.4 mm 18 Stk
015-2-022-3 -H1STF-LT0 MP-SMD-G 22.3 STGU 22 7.62 mm Präzisions-SMD-Sockel ohne Mittelsteg SMD Gull Wing 27.8 mm 10.1 mm 4.4 mm 18 Stk
015-2-024-4 -H1STF-LT0 MP-SMD-G 24.4 STGU 24 10.16 mm Präzisions-SMD-Sockel mit Mittelsteg SMD Gull Wing 30.4 mm 12.6 mm 6.5 mm 17 Stk
015-2-024-4-H5STF-LT0 MP-SMD 24.4 STGU 24 10.16 mm Präzisions-SMD-Sockel mit Mittelsteg SMD Floating 30.4 mm 12.6 mm 6.5 mm 1'530 Stk
015-2-024-6 -H1STF-LT0 MP-SMD-G 24.6 STGU 24 15.24mm Präzisions-SMD-Sockel mit Mittelsteg SMD Gull Wing 30.4 mm 17.7 mm 10.6 mm 17 Stk
015-2-024-6-H5STF-LT0 MP-SMD 24.6 STGU 24 15.24mm Präzisions-SMD-Sockel mit Mittelsteg SMD Floating 30.4 mm 17.7 mm 10.6 mm 1'071 Stk
015-2-024-3 -H1STF-LT0 MP-SMD-G 24.3 STGU 24 7.62 mm Präzisions-SMD-Sockel mit Mittelsteg SMD Gull Wing 30.4 mm 10.1 mm 4.4 mm 17 Stk
015-2-024-3 -H5STF-LT0 MP-SMD 24.3 STGU 24 7.62 mm Präzisions-SMD-Sockel mit Mittelsteg SMD Floating 30.4 mm 10.1 mm 4.4 mm 17 Stk
015-2-028-6-H5STF-LT0 MP-SMD 28.6 STGU 28 15.24mm Präzisions-SMD-Sockel mit Mittelsteg SMD Floating 35.5 mm 17.7 mm 10.6 mm 882 Stk
015-2-028-3-H5STF-LT0 MP-SMD 28.3 STGU 28 7.62 mm Präzisions-SMD-Sockel mit Mittelsteg SMD Floating 35.5 mm 10.1 mm 4.4 mm 1'512 Stk
015-2-028-3-H1STF-LT0 MP-SMD-G 28.3 STGU 28 7.62 mm Präzisions-SMD-Sockel mit Mittelsteg SMD Gull Wing 35.5 mm 10.1 mm 4.4 mm 1'260 Stk
015-2-032-6-H5STF-LT0 MP-SMD 32.6 STGU 32 15.24mm Präzisions-SMD-Sockel mit Mittelsteg SMD Floating 60.4 mm 17.7 mm 10.6 mm 756 Stk
015-2-032-6-H1STF-LT0 MP-SMD-G 32.6 STGU 32 15.24mm Präzisions-SMD-Sockel mit Mittelsteg SMD Gull Wing 40.6 mm 17.7 mm 10.6 mm 792 Stk
015-2-036-6 -H1STF-LT0 MP-SMD-G 36.6 STGU 36 15.24mm Präzisions-SMD-Sockel mit Mittelsteg SMD Gull Wing 45.7 mm 17.7 mm 10.6 mm 11 Stk
015-2-036-6 -H5STF-LT0 MP-SMD 36.6 STGU 36 15.24mm Präzisions-SMD-Sockel mit Mittelsteg SMD Floating 45.7 mm 17.7 mm 10.6 mm 11 Stk
015-2-040-6-H1STF-LT0 MP-SMD-G 40.6 STGU 40 15.24mm Präzisions-SMD-Sockel mit Mittelsteg SMD Gull Wing 50.8 mm 17.7 mm 10.6 mm 660 Stk
015-2-040-6-H5STF-LT0 MP-SMD 40.6 STGU 40 15.24mm Präzisions-SMD-Sockel mit Mittelsteg SMD Floating 50.8 mm 17.7 mm 10.6 mm 630 Stk
Änderungen vorbehalten
