Produkteigenschaften

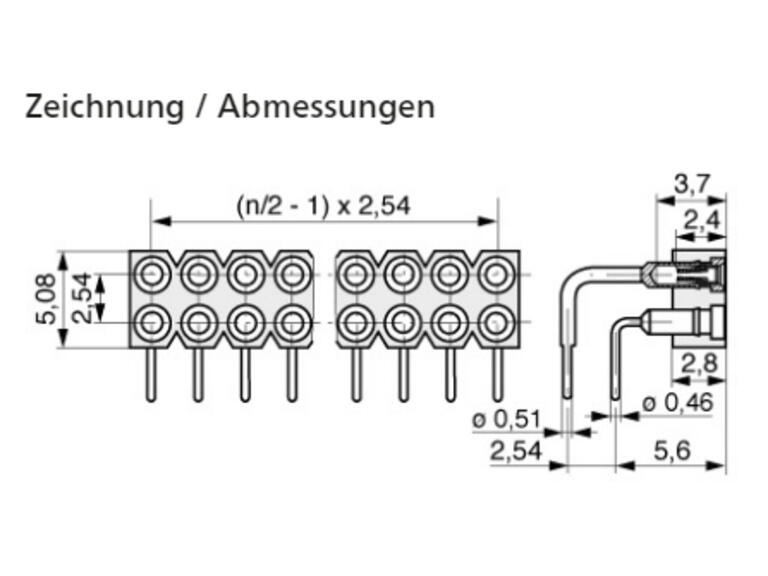

Präzisions-Sockelleisten abgewinkelt 2,54 mm Serie 009
abgewinkelte Sockelstreifen mit einer Bauhöhe von 2.54 / 5.08mm
Ausführung als einreihige Sockelleiste (SIL) oder als doppelreihige Sockelleiste (DIL)
Weitere technische Angaben und Ausführungen oder Polzahlen, welche hier nicht ersichtlich sind finden Sie in den Datenblättern/Produktkatalogen im Downloadbereich.
Fragen Sie uns bitte gerne an!
Technische Daten & Downloads
- Raster
- 2.54 mm
- Kontaktmaterial
- Kupferlegierung
- Veredelung Kontakt
- Sn (tin plating)
- Variante des Sockels
- Standardsockel
- Ausrichtung zu PCB
- Horizontal (Parallel)
- Leiterplattenanschluss
- THT
- Betriebstemperatur
- -55°C bis + 125°C
- Isolationsmaterial
- Hochtemperaturfestes Thermoplast UL94V-0
- Nennstrom
- 3
- Nennspannung
- 150 VRMS / VDC / Luft- und Kriechstrecken beachten
- Spannungsfestigkeit
- 1'000 VRMS für 1 Minute
- Marke
- MPE-Garry
- Downloads
- MPE-Garry_Serie009.pdf
Filter
| Menge | Art. Nr. | Bezeichnung | Lager | Variante | Polzahl | Abstand D (E) | Sockellayout | VE | Einheit |
|---|---|---|---|---|---|---|---|---|---|
|
|
009-1-030-D-X0STF-XS0 | MS 30 STG RAU |
|
Sockelstreifen 1-reihig | 30 | --- | SIL (Single-in-line) | 1 | Stk |
|
|
009-2-060-D-X0STF-XS0 | MSD 60 STG RAU |
|
Sockelstreifen 2-reihig | 60 | 2.54 mm | DIL (Dual-in-line) | 1 | Stk |
