Präzisions-IC-Sockel für automatische SMD-Montage 2,54 mm - Serie 017

Eigenschaften

Präzisions IC-Sockel für automatische SMD Montage 2,54 mm Serie 017 - Variante 1

Präzisions-IC-Sockel für automatische SMD Montage 2.54mm

Ausführungen mit Floating Pin oder als Gull Wing Kontakt mit integrierter Ansaugfläche

Weitere technische Angaben und Ausführungen oder Polzahlen, welche hier nicht ersichtlich sind finden Sie in den Datenblättern/Produktkatalogen im Downloadbereich.

Fragen Sie uns bitte gerne an!

Technische Daten

Variante
IC Sockel
Raster
2.54 mm
Kontaktmaterial
Kupferlegierung
Veredelung Kontakt
Sn (tin plating)
Variante des Sockels
Präzisions-SMD-Sockel mit Mittelsteg
Kontakttyp
SMD Floating
Ausrichtung zu PCB
Vertikal
Leiterplattenanschluss
SMD
Betriebstemperatur
-55°C bis + 125°C
Sockellayout
DIL (Dual-in-line)
Isolationsmaterial
Hochtemperaturfestes Thermoplast UL94V-0
Nennstrom
3 A
Nennspannung
150 VRMS / VDC / Luft- und Kriechstrecken beachten
Spannungsfestigkeit
1'000 VRMS für 1 Minute
Marke
MPE-Garry

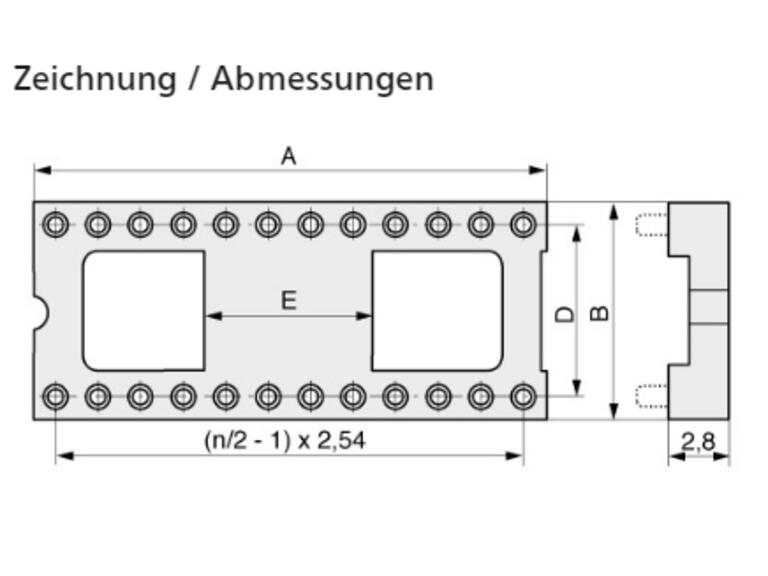

Menge Art.Nr. Bezeichnung Lager Polzahl Abstand D (E) Gesamtlänge A Steckbereich B Lötbereich C VE Einheit
017-1-008-3-H5STF-LT0 MP-SMD-E 08.3 STGU 8 7.62 mm 10.1 mm 10.1 mm 10.1 mm 5'616 Stk
017-1-018-3-H5STF-LT0 MP-SMD-E 18.3 STGU 18 7.62 mm 22.9 mm 10.1 mm 5.3 mm 2'376 Stk
017-1-032-6-H5STF-LT0 MP-SMD-E 32.6 STGU 32 15.24mm 40.6 mm 17.7 mm 10 mm 756 Stk
Änderungen vorbehalten
