Präzisions-IC-Sockel für automatische SMD-Montage 2,54 mm - Serie 017

Propriétés

Socles de précision pour CI pour montage CMS automatique 2.54mm Série 017 - Variante 1

Douilles pour CI de précision pour le montage automatique des CMS 2,54 mm

Versions avec goupille flottante ou comme contact en aile de mouette avec surface d'aspiration intégrée.

Vous trouverez d'autres détails techniques ainsi que des versions ou des numéros de pôles non présentés ici dans les fiches techniques/catalogues de produits de la zone de téléchargement.

N'hésitez pas à nous contacter !

Spécifications techniques

connecteur / broche
IC Sockel
pas
2.54 mm
matériau de contact
alliage de cuivre
Traitement de surface
Sn (tin plating)
Variante des Sockels
Präzisions-SMD-Sockel mit Mittelsteg
Kontakttyp
SMD Floating
alignement à PCB
Vertikal
connexion PCB
SMD
température de fonctionnement
-55°C bis + 125°C
Sockellayout
DIL (Dual-in-line)
matériau d'isolation
Hochtemperaturfestes Thermoplast UL94V-0
Courant nominal
3 A
Tension nominale
150 VRMS / VDC / Luft- und Kriechstrecken beachten
rigidité diélectrique
1'000 VRMS für 1 Minute
marque
MPE-Garry

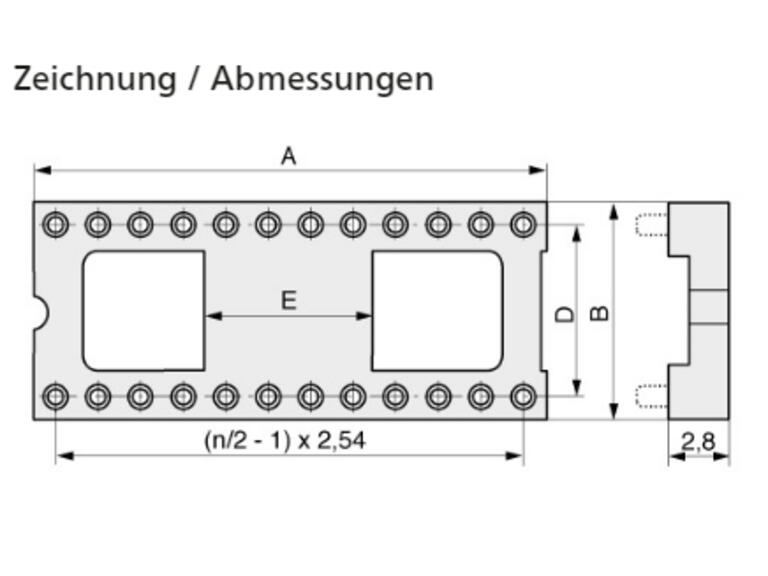

Quantité Réf. Bezeichnung Stock nombre de pol Abstand D (E) longueur totale A longueur de plug-in B longueur de soudure C UV Unité
017-1-008-3-H5STF-LT0 MP-SMD-E 08.3 STGU 8 7.62 mm 10.1 mm 10.1 mm 10.1 mm 5'616 pcs
017-1-018-3-H5STF-LT0 MP-SMD-E 18.3 STGU 18 7.62 mm 22.9 mm 10.1 mm 5.3 mm 2'376 pcs
017-1-032-6-H5STF-LT0 MP-SMD-E 32.6 STGU 32 15.24mm 40.6 mm 17.7 mm 10 mm 756 pcs
Sous réserve de modifications
