Präzisions-Display-Sockel 2,54 mm - Serie 218

Propriétés

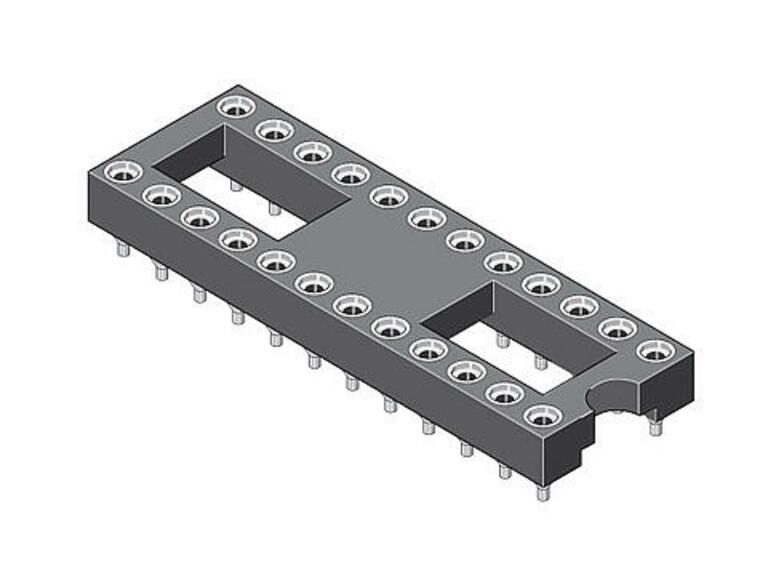

Socle d'affichage de précision 2,54 mm Série 218 Variante 1

Socle DIL horizontal pour le montage de modules d'affichage.

Vous trouverez d'autres détails techniques ainsi que des versions ou des numéros de pôles non présentés ici dans les fiches techniques/catalogues de produits de la zone de téléchargement.

N'hésitez pas à nous contacter !

Spécifications techniques

connecteur / broche
IC Sockel
pas
2.54 mm
matériau de contact
alliage de cuivre
Traitement de surface
Sn (tin plating)
Variante des Sockels
Standardsockel
Kontakttyp
Standard B
alignement à PCB
Horizontal (Parallel)
connexion PCB
Einlöt
température de fonctionnement
-55°C bis + 125°C
Sockellayout
DIL (Dual-in-line)
matériau d'isolation
Hochtemperaturfestes Thermoplast UL94V-0
Courant nominal
3 A
Tension nominale
150 VRMS / VDC / Luft- und Kriechstrecken beachten
rigidité diélectrique
1'000 VRMS für 1 Minute
marque
MPE-Garry
Quantité Réf. Bezeichnung Stock nombre de pol Abstand D (E) longueur totale A longueur de plug-in B longueur de soudure C UV Unité
218-1-010-2-X0STF-XT0 MP-LED 10.2 STG U 10 5.08 mm 12.62 mm 7.6 mm 5.08 mm 42 pcs
218-1-014-3-X0STF-XT0 MP-LED 14.3 STG U 14 7.62 mm 17.7 mm 10.08 mm 7.62 mm 29 pcs
Sous réserve de modifications
