Präzisions IC-Sockel für SMD Montage 2,54 mm - Serie 015

Propriétés

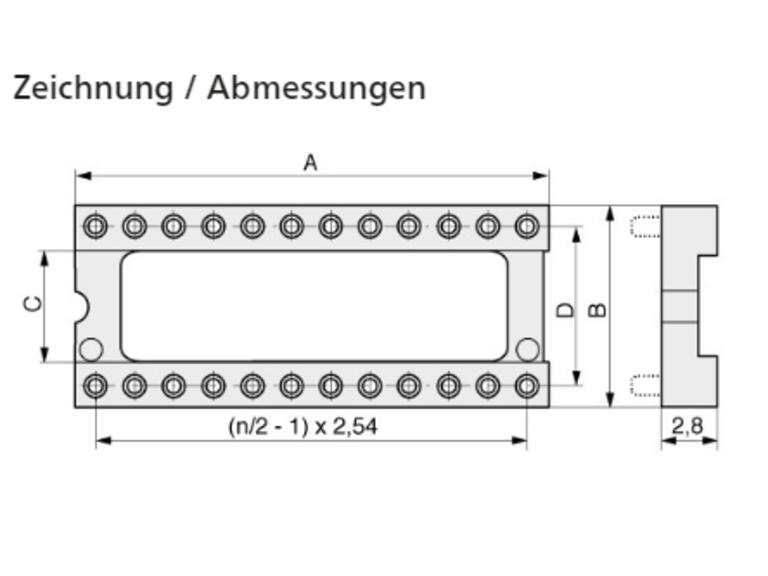

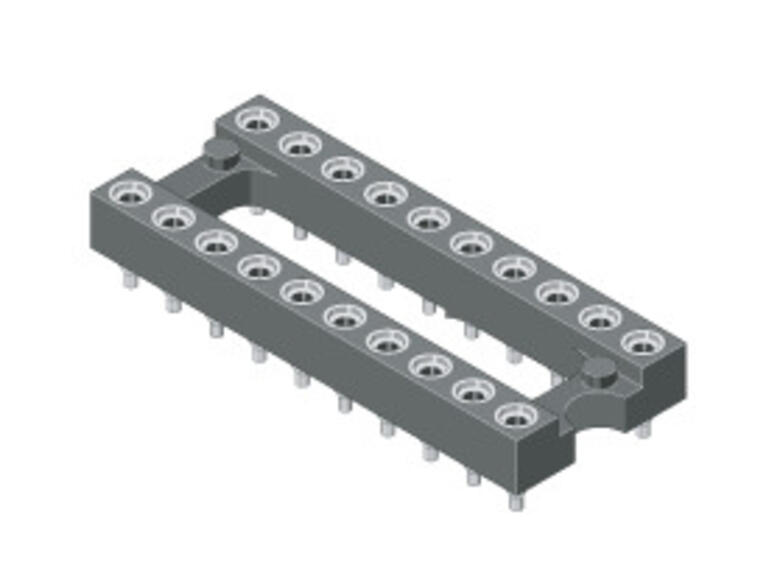

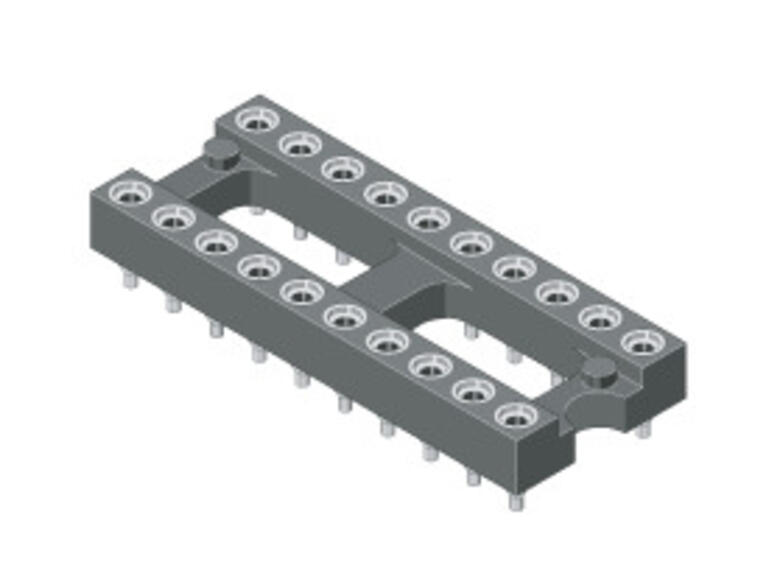

Socles de précision pour CI pour montage CMS 2.54mm Série 015 - Variantes 1 & 2

Supports de CI de précision pour montage SMD 2,54 mm convenant à toutes les méthodes courantes de soudage par refusion.

Versions avec et sans barre centrale avec goupille flottante ou avec contact en aile de mouette.

Vous trouverez d'autres détails techniques et des versions ou des numéros de pôles qui ne sont pas indiqués ici dans les fiches techniques/catalogues de produits dans la zone de téléchargement.

N'hésitez pas à nous contacter !

Spécifications techniques

connecteur / broche
IC Sockel
pas
2.54 mm
matériau de contact
alliage de cuivre
Traitement de surface
Sn (tin plating)
alignement à PCB
Vertikal
température de fonctionnement
-55°C bis + 125°C
Sockellayout
DIL (Dual-in-line)
matériau d'isolation
Hochtemperaturfestes Thermoplast UL94V-0
Courant nominal
3 A
Tension nominale
150 VRMS / VDC / Luft- und Kriechstrecken beachten
rigidité diélectrique
1'000 VRMS für 1 Minute
marque
MPE-Garry
Quantité Réf. Bezeichnung Stock nombre de pol Abstand D (E) Variante des Sockels Kontakttyp longueur totale A longueur de plug-in B longueur de soudure C UV Unité
015-1-004-3-H5STF-LT0 MP-SMD 04.3 STGU 4 7.62 mm Präzisions-SMD-Sockel ohne Mittelsteg SMD Floating 5 mm 10.1 mm 4.4 mm 105 pcs
015-1-006-3-H5STF-LT0 MP-SMD 06.3 STGU 6 7.62 mm Präzisions-SMD-Sockel ohne Mittelsteg SMD Floating 7.6 mm 10.1 mm 4.4 mm 69 pcs
015-1-006-3-H1STF-LT0 MP-SMD-G 06.3 STGU 6 7.62 mm Präzisions-SMD-Sockel ohne Mittelsteg SMD Gull Wing 7.6 mm 10.1 mm 4.4 mm 69 pcs
015-1-008-3-H5STF-LT0 MP-SMD 08.3 STGU 8 7.62 mm Präzisions-SMD-Sockel ohne Mittelsteg SMD Floating 10.1 mm 10.1 mm 4.4 mm 52 pcs
015-1-008-3-H1STF-LT0 MP-SMD-G 08.3 STGU 8 7.62 mm Präzisions-SMD-Sockel ohne Mittelsteg SMD Gull Wing 10.1 mm 10.1 mm 4.4 mm 52 pcs
015-1-010-3-H1STF-LT0 MP-SMD-G 10.3 STGU 10 7.62 mm Präzisions-SMD-Sockel ohne Mittelsteg SMD Gull Wing 12.6 mm 10.1 mm 4.4 mm 41 pcs
015-1-010-3-H5STF-LT0 MP-SMD 10.3 STGU 10 7.62 mm Präzisions-SMD-Sockel ohne Mittelsteg SMD Floating 12.6 mm 10.1 mm 4.4 mm 41 pcs
015-1-014-3-H5STF-LT0 MP-SMD 14.3 STGU 14 7.62 mm Präzisions-SMD-Sockel ohne Mittelsteg SMD Floating 17.7 mm 10.1 mm 4.4 mm 29 pcs
015-1-014-3 -H1STF-LT0 MP-SMD-G 14.3 STGU 14 7.62 mm Präzisions-SMD-Sockel ohne Mittelsteg SMD Gull Wing 17.7 mm 10.1 mm 4.4 mm 29 pcs
015-1-016-3-H5STF-LT0 MP-SMD 16.3 STGU 16 7.62 mm Präzisions-SMD-Sockel ohne Mittelsteg SMD Floating 20.3 mm 10.1 mm 4.4 mm 25 pcs
015-1-016-3-H1STF-LT0 MP-SMD-G 16.3 STGU 16 7.62 mm Präzisions-SMD-Sockel ohne Mittelsteg SMD Gull Wing 20.3 mm 10.1 mm 4.4 mm 25 pcs
015-2-018-3-H5STF-LT0 MP-SMD 18.3 STGU 18 7.62 mm Präzisions-SMD-Sockel mit Mittelsteg SMD Floating 22.8 mm 10.1 mm 4.4 mm 22 pcs
015-2-018-3-H1STF-LT0 MP-SMD-G 18.3 STGU 18 7.62 mm Präzisions-SMD-Sockel mit Mittelsteg SMD Gull Wing 22.8 mm 10.1 mm 4.4 mm 22 pcs
015-2-020-3-H5STF-LT0 MP-SMD 20.3 STGU 20 7.62 mm Präzisions-SMD-Sockel mit Mittelsteg SMD Floating 25.3 mm 10.1 mm 4.4 mm 20 pcs
015-2-020-3-H1STF-LT0 MP-SMD-G 20.3 STGU 20 7.62 mm Präzisions-SMD-Sockel mit Mittelsteg SMD Gull Wing 25.3 mm 10.1 mm 4.4 mm 20 pcs
015-2-022-4-H1STF-LT0 MP-SMD-G 22.4 STGU 22 10.16 mm Präzisions-SMD-Sockel mit Mittelsteg SMD Gull Wing 27.8 mm 12.6 mm 6.5 mm 19 pcs
015-2-022-4-H5STF-LT0 MP-SMD 22.4 STGU 22 10.16 mm Präzisions-SMD-Sockel mit Mittelsteg SMD Floating 27.8 mm 12.6 mm 6.5 mm 18 pcs
015-1-022-3-H5STF-LT0 MP-SMD 22.3 STGU 22 7.62 mm Präzisions-SMD-Sockel ohne Mittelsteg SMD Floating 27.8 mm 10.1 mm 4.4 mm 18 pcs
015-2-022-3 -H1STF-LT0 MP-SMD-G 22.3 STGU 22 7.62 mm Präzisions-SMD-Sockel ohne Mittelsteg SMD Gull Wing 27.8 mm 10.1 mm 4.4 mm 18 pcs
015-2-024-4 -H1STF-LT0 MP-SMD-G 24.4 STGU 24 10.16 mm Präzisions-SMD-Sockel mit Mittelsteg SMD Gull Wing 30.4 mm 12.6 mm 6.5 mm 17 pcs
015-2-024-4-H5STF-LT0 MP-SMD 24.4 STGU 24 10.16 mm Präzisions-SMD-Sockel mit Mittelsteg SMD Floating 30.4 mm 12.6 mm 6.5 mm 17 pcs
015-2-024-6 -H1STF-LT0 MP-SMD-G 24.6 STGU 24 15.24mm Präzisions-SMD-Sockel mit Mittelsteg SMD Gull Wing 30.4 mm 17.7 mm 10.6 mm 17 pcs
015-2-024-6-H5STF-LT0 MP-SMD 24.6 STGU 24 15.24mm Präzisions-SMD-Sockel mit Mittelsteg SMD Floating 30.4 mm 17.7 mm 10.6 mm 17 pcs
015-2-024-3 -H1STF-LT0 MP-SMD-G 24.3 STGU 24 7.62 mm Präzisions-SMD-Sockel mit Mittelsteg SMD Gull Wing 30.4 mm 10.1 mm 4.4 mm 17 pcs
015-2-024-3 -H5STF-LT0 MP-SMD 24.3 STGU 24 7.62 mm Präzisions-SMD-Sockel mit Mittelsteg SMD Floating 30.4 mm 10.1 mm 4.4 mm 17 pcs
015-2-028-6-H5STF-LT0 MP-SMD 28.6 STGU 28 15.24mm Präzisions-SMD-Sockel mit Mittelsteg SMD Floating 35.5 mm 17.7 mm 10.6 mm 14 pcs
015-2-028-3-H5STF-LT0 MP-SMD 28.3 STGU 28 7.62 mm Präzisions-SMD-Sockel mit Mittelsteg SMD Floating 35.5 mm 10.1 mm 4.4 mm 14 pcs
015-2-028-3-H1STF-LT0 MP-SMD-G 28.3 STGU 28 7.62 mm Präzisions-SMD-Sockel mit Mittelsteg SMD Gull Wing 35.5 mm 10.1 mm 4.4 mm 14 pcs
015-2-032-6-H5STF-LT0 MP-SMD 32.6 STGU 32 15.24mm Präzisions-SMD-Sockel mit Mittelsteg SMD Floating 60.4 mm 17.7 mm 10.6 mm 12 pcs
015-2-032-6-H1STF-LT0 MP-SMD-G 32.6 STGU 32 15.24mm Präzisions-SMD-Sockel mit Mittelsteg SMD Gull Wing 40.6 mm 17.7 mm 10.6 mm 12 pcs
015-2-036-6 -H1STF-LT0 MP-SMD-G 36.6 STGU 36 15.24mm Präzisions-SMD-Sockel mit Mittelsteg SMD Gull Wing 45.7 mm 17.7 mm 10.6 mm 11 pcs
015-2-036-6 -H5STF-LT0 MP-SMD 36.6 STGU 36 15.24mm Präzisions-SMD-Sockel mit Mittelsteg SMD Floating 45.7 mm 17.7 mm 10.6 mm 11 pcs
015-2-040-6-H1STF-LT0 MP-SMD-G 40.6 STGU 40 15.24mm Präzisions-SMD-Sockel mit Mittelsteg SMD Gull Wing 50.8 mm 17.7 mm 10.6 mm 10 pcs
015-2-040-6-H5STF-LT0 MP-SMD 40.6 STGU 40 15.24mm Präzisions-SMD-Sockel mit Mittelsteg SMD Floating 50.8 mm 17.7 mm 10.6 mm 10 pcs
Sous réserve de modifications
