Caractéristiques du produit

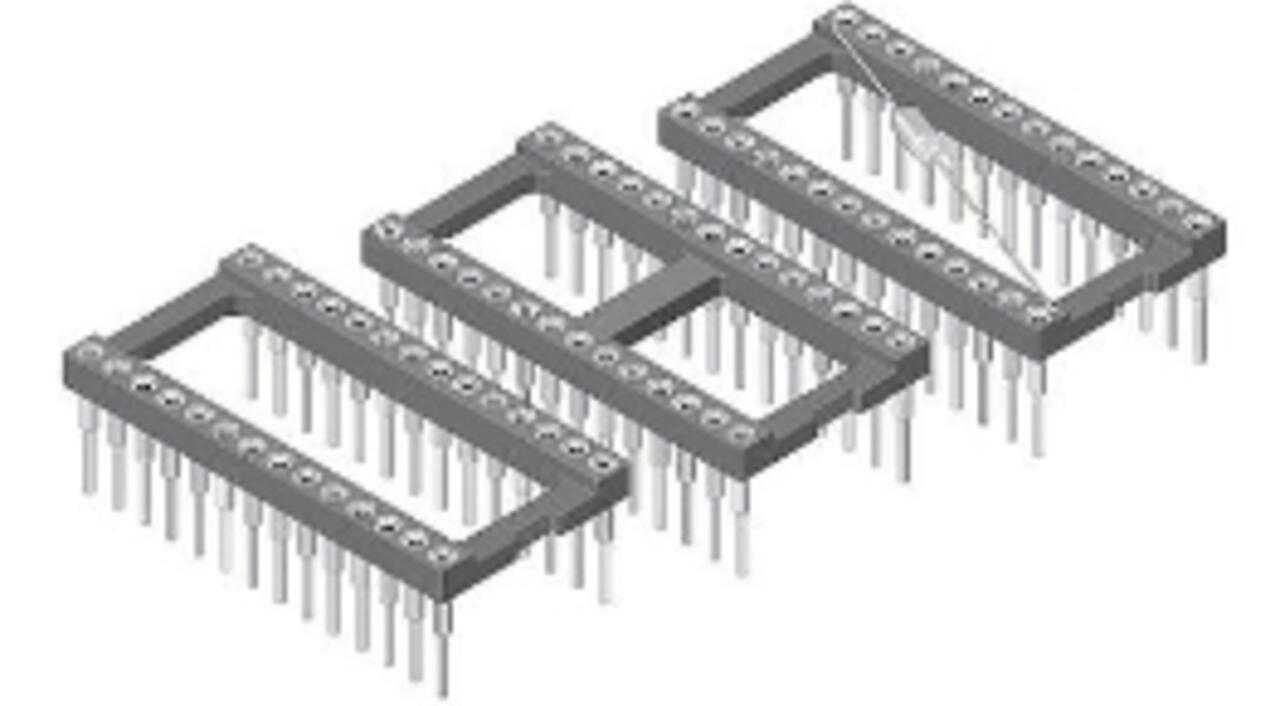

Socket IC de précision 2,54 mm série 001
Socket IC de précision en nombre de broches et pas standard.
Pour plus d’informations techniques et modèles ou nombres de broches non listés ici, veuillez consulter les fiches techniques/catalogues en téléchargement.
N’hésitez pas à nous contacter!
Caractéristiques techniques et téléchargements
- connecteur / broche
- IC Sockel
- pas
- 2.54 mm
- matériau de contact
- alliage de cuivre
- Traitement de surface
- Sn (tin plating)
- alignement à PCB
- Vertikal
- connexion PCB
- THT
- température de fonctionnement
- -55°C bis + 125°C
- Sockellayout
- DIL (Dual-in-line)
- matériau d'isolation
- Hochtemperaturfestes Thermoplast UL94V-0
- Courant nominal
- 3
- Tension nominale
- 150 VRMS / VDC / Luft- und Kriechstrecken beachten
- rigidité diélectrique
- 1'000 VRMS für 1 Minute
- marque
- MPE-Garry
- Downloads
- MPE-Garry_Serie001.pdf
Filtre

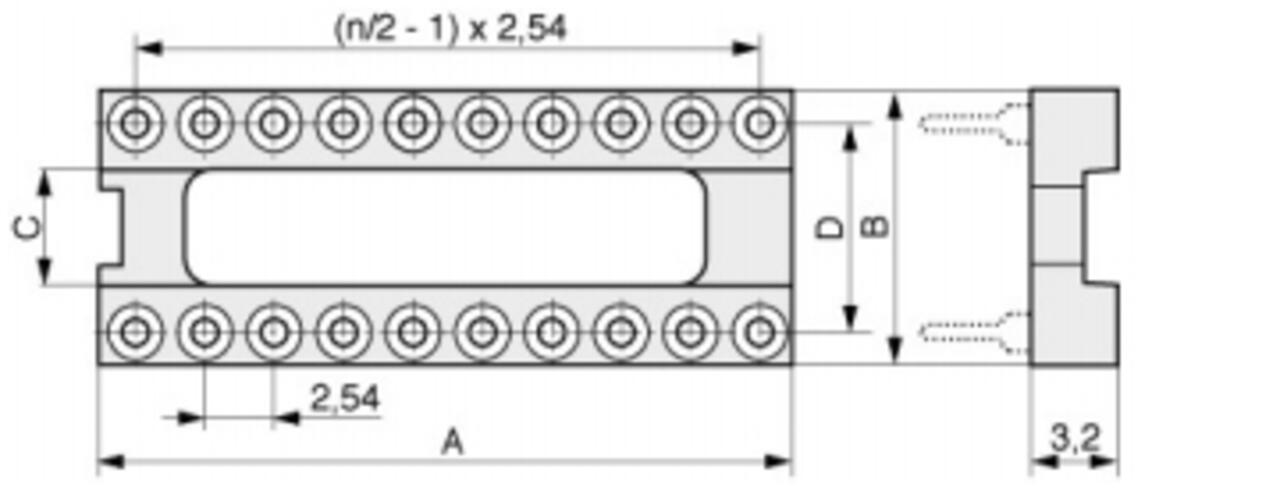

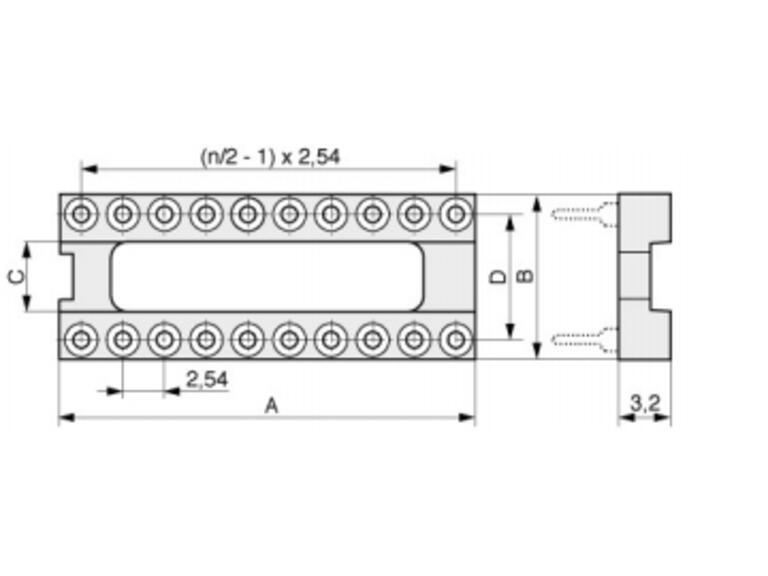

| Quantité | Réf. | Désignation | Stock | nombre de pol | Abstand D (E) | Variante des Sockels | Kontakttyp | longueur totale A | longueur de plug-in B | longueur de soudure C | UV | Unité |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
001-1-004-3-B1STF-XT0 | MP 04.3 STG BU |
|
4 | 7.62 mm | Standardsockel | B1 (4.2/3.2mm) | 5mm | 10.1mm | 4.4mm | 11'340 | pcs |
|
|
001-1-006-3-B1STF-XT0 | MP 06.3 STG BU |
|
6 | 7.62 mm | Standardsockel | B1 (4.2/3.2mm) | 7.6mm | 10.1mm | 4.4mm | 69 | pcs |
|
|
001-1-008-3-F2STF-XT0 | MP 08.3 STG AH 8U |
|
8 | 7.62 mm | Standardsockel | F2 (8/3mm) | 10.1mm | 10.1mm | 4.4mm | 51 | pcs |
|
|
001-1-008-3-B1STF-XT0 | MP 08.3 STG BU |
|
8 | 7.62 mm | Standardsockel | B1 (4.2/3.2mm) | 10.1mm | 10.1mm | 1.4mm | 52 | pcs |
|
|
001-1-010-2-B1STF-XT0 | MP 10.2 STG BU |
|
10 | 5.08 mm | Standardsockel | B1 (4.2/3.2mm) | 12.6mm | 7.6mm | 0 | 41 | pcs |
|
|
001-1-010-3-B1STF-XT0 | MP 10.3 STG BU |
|
10 | 7.62 mm | Standardsockel | B1 (4.2/3.2mm) | 12.6mm | 10.1mm | 4.4mm | 41 | pcs |
|
|
001-1-014-3-B1STF-XT0 | MP 14.3 STG BU |
|
14 | 7.62 mm | Standardsockel | B1 (4.2/3.2mm) | 17.7mm | 10.1mm | 4.4mm | 29 | pcs |
|
|
001-1-016-3-F4STF-XT0 | MP 16.3 STG AH 10U |
|
16 | 7.62 mm | Standardsockel | F4 (10.1/3mm) | 20.3mm | 10.1mm | 4.4mm | 25 | pcs |
|
|
001-1-016-3-B1STF-XT0 | MP 16.3 STG BU |
|
16 | 7.62 mm | Standardsockel | B1 (4.2/3.2mm) | 20.3mm | 10.1mm | 4.4mm | 25 | pcs |
|
|
001-2-018-3-B1STF-XT0 | MP 18.3 STG BU |
|
18 | 7.62 mm | Standardsockel mit Mittelsteg | B1 (4.2/3.2mm) | 22.8mm | 10.1mm | 4.4mm | 22 | pcs |
|
|
001-2-020-3-B1STF-XT0 | MP 20.3 STG BU |
|
20 | 7.62 mm | Standardsockel mit Mittelsteg | B1 (4.2/3.2mm) | 25.3mm | 10.1mm | 4.1mm | 20 | pcs |
|
|
001-2-022-3-B1STF-XT0 | MP 22.3 STG BU |
|
22 | 7.62 mm | Standardsockel mit Mittelsteg | B1 (4.2/3.2mm) | 27.8mm | 10.1mm | 4.4mm | 18 | pcs |
|
|
001-2-022-4-B1STF-XT0 | MP 22.4 STG BU |
|
22 | 10.16 mm | Standardsockel mit Mittelsteg | B1 (4.2/3.2mm) | 27.8mm | 12.6mm | 6.5mm | 18 | pcs |
|
|
001-2-024-3-B1STF-XT0 | MP 24.3 STG BU |
|
24 | 7.62 mm | Standardsockel mit Mittelsteg | B1 (4.2/3.2mm) | 30.4mm | 10.1mm | 4.4mm | 17 | pcs |
|
|
001-2-024-4-B1STF-XT0 | MP 24.4 STG BU |
|
24 | 10.16 mm | Standardsockel mit Mittelsteg | B1 (4.2/3.2mm) | 30.4mm | 12.6mm | 6.5mm | 17 | pcs |
|
|
001-2-024-6-B1STF-XT0 | MP 24.6 STG BU |
|
24 | 15.24mm | Standardsockel mit Mittelsteg | B1 (4.2/3.2mm) | 30.4mm | 17.7mm | 10.6mm | 17 | pcs |
|
|
001-2-028-3-B1STF-XT0 | MP 28.3 STG BU |
|
28 | 7.62 mm | Standardsockel mit Mittelsteg | B1 (4.2/3.2mm) | 35.5mm | 10.1mm | 4.4mm | 14 | pcs |
|
|
001-2-028-6-B1STF-XT0 | MP 28.6 STG BU |
|
28 | 15.24mm | Standardsockel mit Mittelsteg | B1 (4.2/3.2mm) | 35.5mm | 17.7mm | 10.6mm | 14 | pcs |
|
|
001-2-032-6-B1STF-XT0 | MP 32.6 STG BU |
|
32 | 15.24mm | Standardsockel mit Mittelsteg | B1 (4.2/3.2mm) | 40.6mm | 17.7mm | 10.6mm | 12 | pcs |
|
|
001-5-036-6-B1STF-XT0 | MP 36.6 STG BU |
|
36 | 15.24mm | Standardsockel mit mehreren Mittelstegen | B1 (4.2/3.2mm) | 45.7mm | 17.7mm | 10.6mm | 11 | pcs |
|
|
001-5-040-6-B1STF-XT0 | MP 40.6 STG BU |
|
40 | 15.24mm | Standardsockel mit mehreren Mittelstegen | B1 (4.2/3.2mm) | 50.8mm | 17.7mm | 10.6mm | 10 | pcs |
|
|
001-5-048-6-B1STF-XT0 | MP 48.6 STG BU |
|
48 | 15.24mm | Standardsockel mit mehreren Mittelstegen | B1 (4.2/3.2mm) | 60.9mm | 17.7mm | 10.6mm | 8 | pcs |
|
|
001-2-050-9-B1STF-XT0 | MP 50.9 STG BU |
|
50 | 22.86 mm | Standardsockel mit Mittelsteg | B1 (4.2/3.2mm) | 63.5mm | 25.3mm | 17.7mm | 8 | pcs |
|
|
001-5-064-9-B1STF-XT0 | MP 64.9 STG BU |
|
64 | 22.86 mm | Standardsockel mit mehreren Mittelstegen | B1 (4.2/3.2mm) | 81.2mm | 25.3mm | 17.7mm | 6 | pcs |
|
|
001-3-008-3-B1STF-XT0 | MPQ 08.3 STG B 100 nFU |
|
8 | 7.62 mm | Standardsockel mit Kondensator 100nF | B1 (4.2/3.2mm) | 10.1mm | 10.1mm | 4.4mm | 51 | pcs |
|
|
001-3-014-3-B1STF-XT0 | MPQ 14.3 STG B 100 nFU |
|
14 | 7.62 mm | Standardsockel mit Kondensator 100nF | B1 (4.2/3.2mm) | 17.7mm | 10.1mm | 4.4mm | 29 | pcs |
|
|
001-3-016-3-B1STF-XT0 | MPQ 16.3 STG B 100 nFU |
|
16 | 7.62 mm | Standardsockel mit Kondensator 100nF | B1 (4.2/3.2mm) | 20.3mm | 10.1mm | 4.4mm | 25 | pcs |
|
|
001-4-018-3-B1STF-XT0 | MPQ 18.3 STG B 100 nFU |
|
18 | 7.62 mm | Standardsockel mit Mittelsteg und Kondensator 100nF | B1 (4.2/3.2mm) | 22.8mm | 10.1mm | 4.4mm | 22 | pcs |
|
|
001-4-020-3-B1STF-XT0 | MPQ 20.3 STG B 100 nFU |
|
20 | 7.62 mm | Standardsockel mit Mittelsteg und Kondensator 100nF | B1 (4.2/3.2mm) | 25.3mm | 10.1mm | 4.4mm | 20 | pcs |
|
|
001-4-024-3-B1STF-XT0 | MPQ 24.3 STG B 100 nFU |
|
24 | 7.62 mm | Standardsockel mit Mittelsteg und Kondensator 100nF | B1 (4.2/3.2mm) | 30.4mm | 10.1mm | 4.4mm | 17 | pcs |
|
|
001-4-024-6-B1STF-XT0 | MPQ 24.6 STG B 100 nFU |
|
24 | 15.24mm | Standardsockel mit Mittelsteg und Kondensator 100nF | B1 (4.2/3.2mm) | 30.4mm | 17.7mm | 10.6mm | 17 | pcs |
|
|
001-4-028-6-B1STF-XT0 | MPQ 28.6 STG B 100 nFU |
|
28 | 15.24mm | Standardsockel mit Mittelsteg und Kondensator 100nF | B1 (4.2/3.2mm) | 35.5mm | 17.7mm | 10.6mm | 14 | pcs |
|
|
001-4-032-6-B1STF-XT0 | MPQ 32.6 STG B 100 nFU |
|
32 | 15.24mm | Standardsockel mit Mittelsteg und Kondensator 100nF | B1 (4.2/3.2mm) | 40.6mm | 17.7mm | 10.6mm | 12 | pcs |
|
|
001-4-040-6-B1STF-XT0 | MPQ 40.6 STG B 100 nFU |
|
40 | 15.24mm | Standardsockel mit Mittelsteg und Kondensator 100nF | B1 (4.2/3.2mm) | 50.8mm | 17.7mm | 10.6mm | 10 | pcs |
