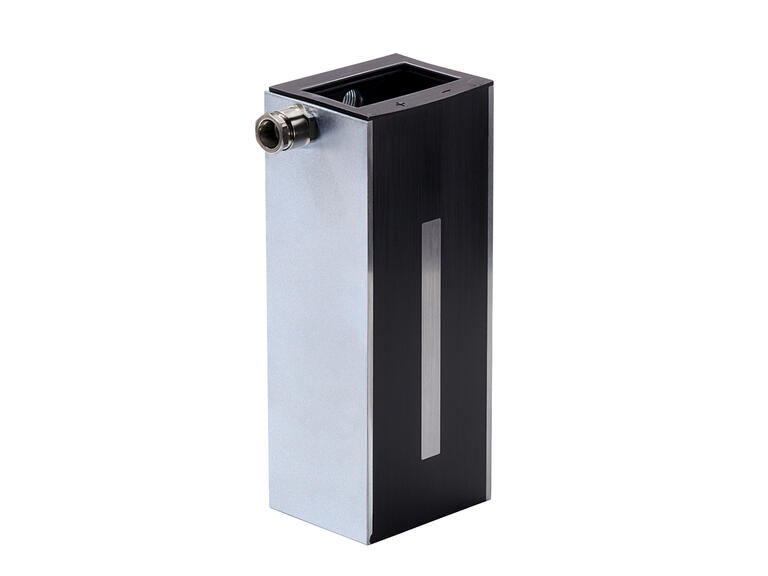

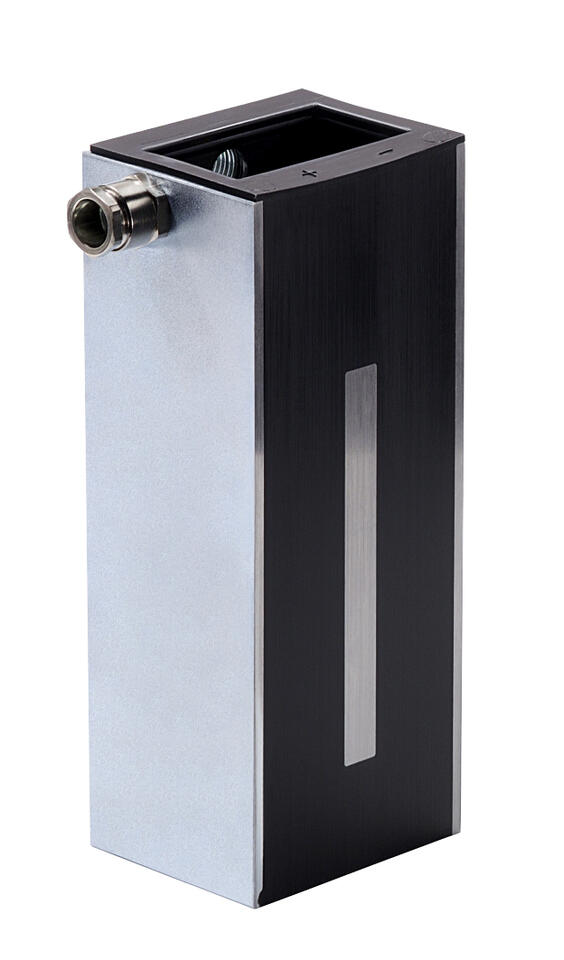

Solénoïdes Electriques Permanents Série 01 310

Propriétés

Aimants de maintien électriques série 01 310 du Kendrion

Les aimants de maintien Kendrion Industrial Line comprennent tous les systèmes de maintien électromagnétiques en forme de rond, de plat et de tige. Les aimants se composent d'un boîtier d'aimant et d'une bobine excitée en courant continu.

Les aimants se composent d'un boîtier d'aimant et d'une bobine excitée en courant continu. Le circuit magnétique ouvert permet de maintenir les pièces ferromagnétiques. Lorsque la tension d'alimentation est coupée, la pièce à maintenir tombe. Ces systèmes de maintien fonctionnent avec un très faible courant de fonctionnement et ne nécessitent aucun entretien.

Kendrion est le fabricant avec la plus grande gamme de produits d'aimants de maintien industriels. Nos produits ne se distinguent pas seulement par leur forme ronde ou rectangulaire, mais aussi par leur force d'adhérence optimisée qui offre un avantage significatif pour la même taille. Nous proposons les séries suivantes dans notre programme standard :

Série GTB : Aimants de maintien électriques standard de forme ronde de 15 à 250 mm de diamètre.

Série GTH : Aimants de maintien électriques à force adhésive optimisée en forme ronde de 15-100mm de diamètre.

Série 10 331 : Aimants de maintien électriques de forme ronde et très plate en diamètres 56, 110 et 170mm.

Série : 10 310 : Barres électro-adhésives jusqu'à une longueur de 600mm et une largeur de 60mm

Les aimants développent une force de maintien maximale grâce à l'appui direct et complet de la plaque d'ancrage. Les forces de maintien vont de 36 à 30 000 N

Tous les produits sont fabriqués et testés selon DIN VDE 0580.

** Sous réserve de modifications de conception **

Ces barres adhésives électriques permanentes sont des systèmes adhésifs commutables électriquement. Ils se composent d'un aimant permanent et d'une bobine excitée en courant continu (encapsulée sous vide) qui sert à neutraliser le champ magnétique permanent à la surface du pôle. Le circuit magnétique ouvert permet de recevoir des pièces ferromagnétiques.

Le raccordement électrique s'effectue à l'aide de deux vis de réglage facilement accessibles à l'intérieur de l'appareil et accessibles par un raccord à vis Pg.

Ce raccord vissé peut être vissé latéralement ou par le bas. La bobine est encapsulée sous vide, le boîtier de l'aimant est galvanisé et la surface de maintien est polie. Des trous taraudés sont prévus sur la face inférieure de l'appareil pour la fixation.

Application
Ces systèmes sont utilisés de préférence lorsque les temps d'adhérence sont longs sans consommation d'énergie et qu'une charge ou une pièce à usiner doit être maintenue de manière fiable et sûre en cas de panne de courant.

En cas de charge latérale, seule la force de déplacement Fv d'environ 1/4 FH peut être attendue.

Avantages
- Économie d'énergie grâce au maintien sans courant
- Force adhésive élevée
- Pas de champ magnétique résiduel après neutralisation
- Maintien sûr en cas de panne de courant

Caractéristiques techniques
- Tension nominale standard : 24 V DC
- Facteur de marche : 25% ED
- Classe d'isolation : E
- Presse-étoupe PG : HELUTOP HT-MS / M 12 x 1,5

Consignes de sécurité
Les forces d'attraction ou de répulsion des aimants permanents peuvent entraîner un risque d'écrasement de la peau, même à de plus grandes distances en raison de collisions soudaines. Il est donc essentiel de porter des gants et des lunettes de protection.

Spécifications techniques

tension de service
24 V
type de tension
DC
forme de construction
angulaire
mode de montage
en saillie
matière du boîtier
aluminium
largeur
60 mm
hauteur
50 mm
type de connexion
PG-Kabelverschraubung
cycle de service
25 %
marque
Kendrion (Donaueschingen/Engelswies) GmbH
Quantité Réf. Bezeichnung Stock force de maintien Longueur UV Unité
01070002 01 31007A00 1000 N 151.5 mm 1 pcs
01080001 01 31008A00 1530 N 201.5 mm 1 pcs
