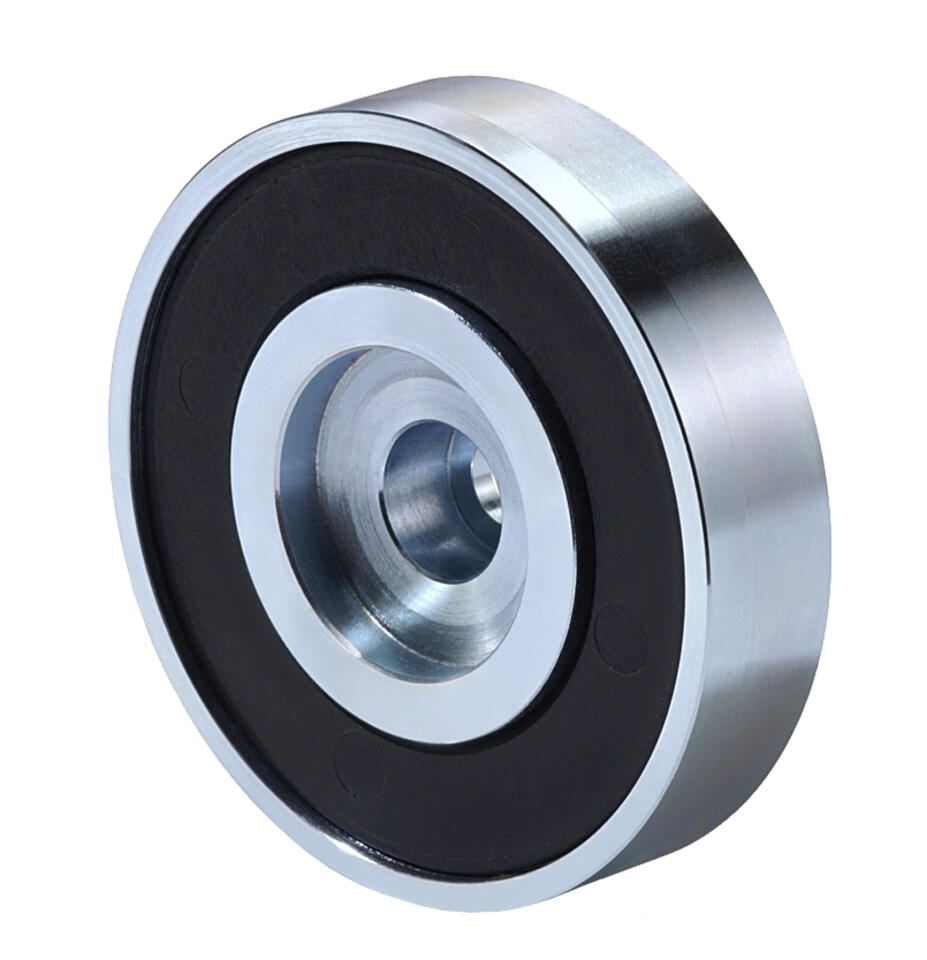

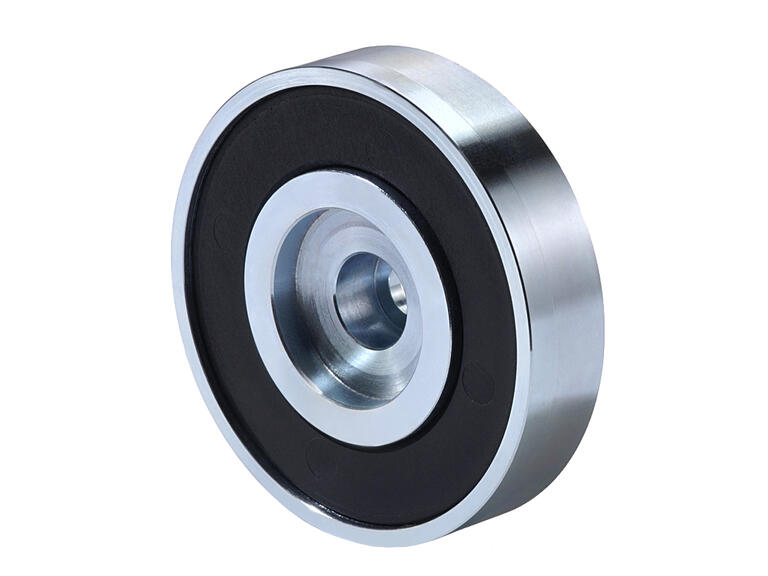

Électro-aimants Série 10 331 du Kendrion

Les aimants de maintien Kendrion Industrial Line comprennent tous les systèmes de maintien électromagnétiques en forme de rond, de plat et de tige. Les aimants se composent d'un boîtier d'aimant et d'une bobine excitée en courant continu.

Les aimants se composent d'un boîtier d'aimant et d'une bobine excitée en courant continu. Le circuit magnétique ouvert permet de maintenir les pièces ferromagnétiques. Lorsque la tension d'alimentation est coupée, la pièce à maintenir tombe. Ces systèmes de maintien fonctionnent avec un très faible courant de fonctionnement et ne nécessitent aucun entretien.

Kendrion est le fabricant avec la plus grande gamme de produits d'aimants de maintien industriels. Nos produits ne se distinguent pas seulement par leur forme ronde ou rectangulaire, mais aussi par leur force d'adhérence optimisée qui offre un avantage significatif pour la même taille. Nous proposons les séries suivantes dans notre programme standard :

Série GTB : Aimants de maintien électriques standard de forme ronde de 15 à 250 mm de diamètre.

Série GTH : Aimants de maintien électriques à force adhésive optimisée en forme ronde de 15-100mm de diamètre.

Série 10 331 : Aimants de maintien électriques de forme ronde et très plate en diamètres 56, 110 et 170mm.

Série : 10 310 : Barres électro-adhésives jusqu'à une longueur de 600mm et une largeur de 60mm

Les aimants développent une force de maintien maximale grâce à l'appui direct et complet de la plaque d'ancrage. Les forces de maintien vont de 36 à 30 000 N

Tous les produits sont fabriqués et testés selon DIN VDE 0580.

** Sous réserve de modifications de conception **

Cette série se caractérise par une construction extrêmement plate et un alésage traversant pour le montage sur broche ou sur arbre.

Le raccordement électrique s'effectue par des torons libres à l'arrière du boîtier. La bobine de l'électro-aimant est encapsulée sous vide et le boîtier complet de l'aimant, y compris la surface de maintien, est galvanisé. Il se monte par un ou plusieurs trous centraux accessibles depuis la surface du poteau.

Application
Ce type est utilisé de préférence dans les applications de manutention et de robotique, où l'espace d'installation est étroit, plat et limité par le client.

En cas de charge latérale, seule la force de déplacement Fv d'environ 1/4 FH peut être attendue.

Avantages
- Force de maintien élevée et faible consommation d'énergie
- Design très plat

Caractéristiques techniques
- Tension nominale standard : 24 V DC
- Facteur de marche : 100% ED
- Classe d'isolation : E

Accessoires
-Plaques d'ancrage appropriées

Spécifications techniques

tension de service
24 V
type de tension
DC
forme de construction
rond
mode de montage
en saillie
matière du boîtier
aluminium
type de connexion
mit freien Litzen
longueur du câble/fils
300 mm
cycle de service
100 %
marque
Kendrion (Donaueschingen/Engelswies) GmbH
Quantité Réf. Bezeichnung Stock force de maintien diamètre hauteur UV Unité
10060007 10 33106A00 750 N 56 mm 13 mm 1 pcs
10110008 10 33111A00 2050 N 110 mm 21 mm 1 pcs
10170004 10 33117A00 5000 N 170 mm 29 mm 1 pcs
Sous réserve de modifications
