Electro-aimants Série 10 310
Propriétés

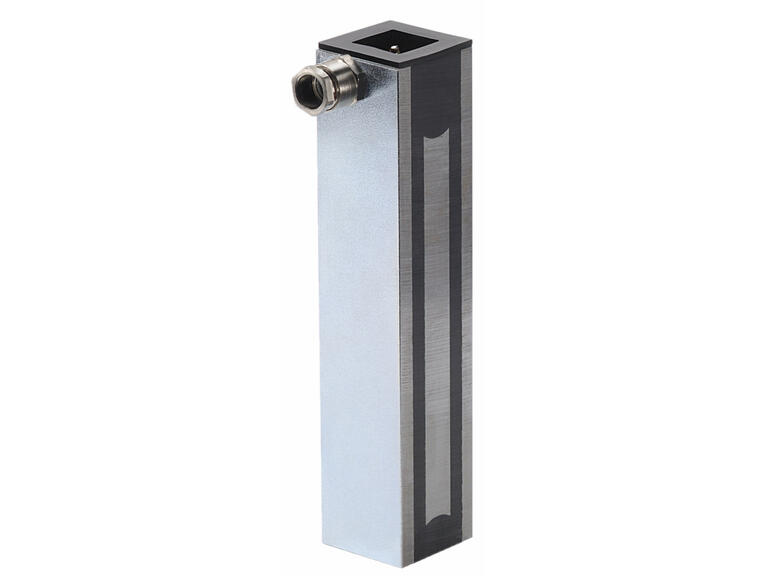

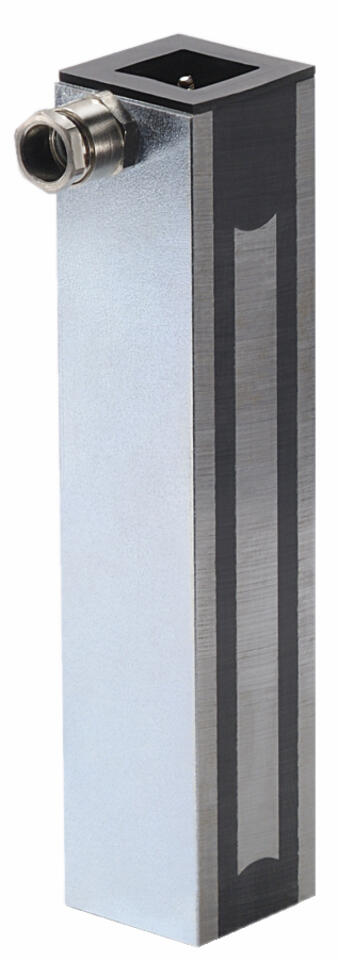

Electroaimants de maintien série 10 310 de Kendrion
Les électroaimants de maintien de la ligne industrielle de Kendrion comprennent tous les systèmes d'aimants électromagnétiques de forme ronde, plate ou en barre. Les aimants se composent d'un boîtier magnétique et d'une bobine à courant continu.
Les aimants se composent d'un boîtier magnétique et d'une bobine à courant continu. Le circuit magnétique ouvert sous tension permet de retenir des pièces ferromagnétiques. Lorsque l'alimentation électrique est coupée, la pièce retenue tombe. Ces systèmes de maintien fonctionnent avec un courant de service très faible et sont sans maintenance.
Kendrion est le fabricant disposant du plus grand programme de produits d'électroaimants industriels. Nos produits se distinguent non seulement entre rond et rectangulaire, mais aussi par des versions optimisées pour la force de maintien, qui offrent un avantage significatif de force à taille égale. Les séries suivantes sont proposées dans notre gamme standard :
Série GTB : électroaimants standard à forme ronde de 15 à 250 mm de diamètre
Série GTH : électroaimants optimisés pour la force de maintien à forme ronde de 15 à 100 mm de diamètre
Série 10 331 : électroaimants à forme ronde, très plate, dans les diamètres 56, 110 et 170 mm
Série 10 310 : barres électroaimants jusqu'à une longueur de 600 mm et une largeur de 60 mm
Les forces de maintien maximales sont obtenues lorsque l'assise de la plaque d'armature est directe et complète. Les forces de maintien vont de 36 à 30 000 N
Tous les produits sont fabriqués et testés selon DIN VDE 0580.
** Modifications de conception réservées **
Les barres électromagnétiques sont des systèmes d’aimant à courant continu. Le circuit magnétique ouvert sous tension permet de retenir des pièces ferromagnétiques.
La connexion électrique se fait sur deux cosses à vis facilement accessibles à l'intérieur du dispositif via un presse-étoupe PG, qui peut être monté latéralement ou par le bas.
La bobine est noyée sous vide, le boîtier magnétique zingué et la surface de maintien meulée à nu. Des trous filetés sont prévus sous la barre pour la fixation.
Applications
Ces systèmes magnétiques sont principalement utilisés en machines générales, dans la manutention et la sécurité machine.
En cas de sollicitation latérale, seule la force de glissement Fv d'environ 1/4 FH peut être prise en compte.
Avantages
- Forte force de maintien avec faible consommation
- Construction compacte
- Multiples possibilités de raccordement
Données techniques
- Tension nominale standard : 24 V DC
- Durée de service : 100 % ED
- Classe d'isolation : E
- Presse-étoupe PG : HELUTOP HT-MS / M 12 x 1.5
Spécifications techniques
- tension de service
- 24 V
- type de tension
- DC
- forme de construction
- angulaire
- mode de montage
- en saillie
- matière du boîtier
- aluminium
- type de connexion
- PG-Kabelverschraubung
- cycle de service
- 100 %
- marque
- Kendrion (Donaueschingen/Engelswies) GmbH
