Solénoïdes Electriques Permanents Série 01 320 / PEM

Propriétés

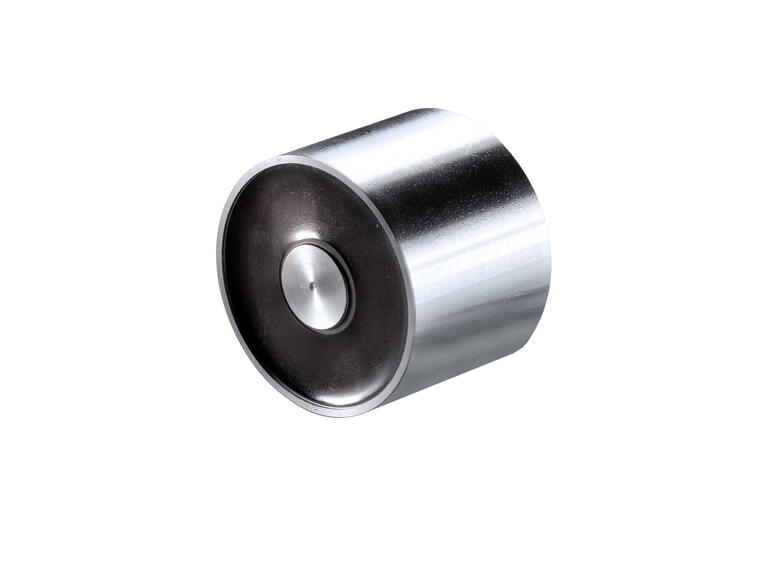

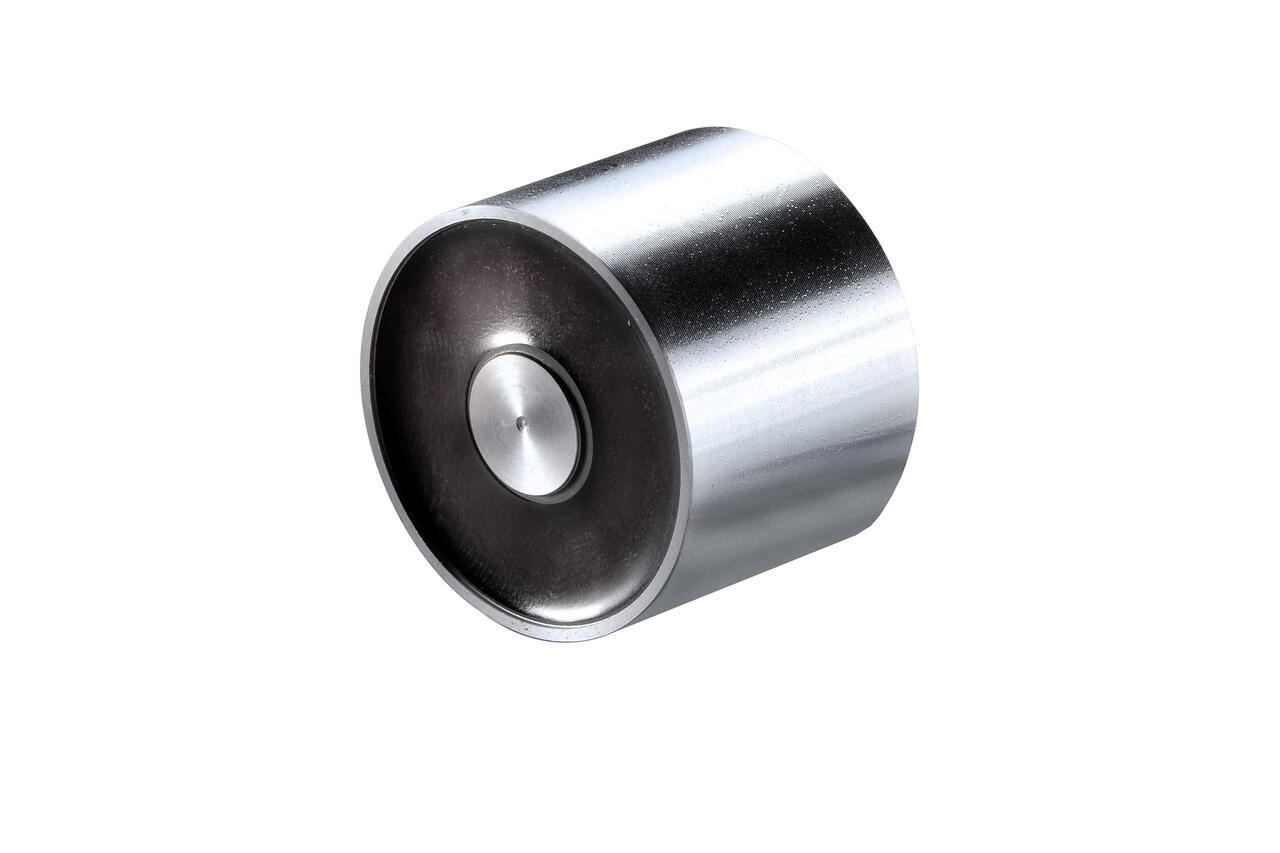

Electroaimants de maintien série 01 320 / PEM de Kendrion

Les électroaimants de maintien de la ligne industrielle de Kendrion comprennent tous les systèmes d'aimants électromagnétiques de forme ronde, plate ou en barre.

Ces barres électroaimants permanentes sont des systèmes à commande électrique. Elles se composent d'un aimant permanent et d'une bobine à courant continu, utilisée pour neutraliser le champ magnétique permanent sur les surfaces polaires.

Le circuit magnétique ouvert permet de retenir des pièces ferromagnétiques. Les connexions se font par fils libres ou par câble à partir du type 01 32010B. La bobine de magnétisation est noyée sous vide, le boîtier est zingué et la surface de maintien meulée à nu. La fixation se fait par un filetage central sous l'appareil. Pour les types PEM, un boulon fileté remplace le filetage central. Les dimensions des trous filetés ou des boulons peuvent être trouvées dans les données techniques dans la rubrique "Téléchargements".

Les forces de maintien maximales sont obtenues lorsque l'assise de la plaque d'armature est directe et complète. Les forces de maintien vont de 8 à 3500 N

Tous les produits sont fabriqués et testés selon DIN VDE 0580.

Applications
Ces systèmes sont utilisés là où une charge, une pièce ou une partie de machine doivent être maintenues de façon fiable sans courant.
En cas de sollicitation latérale, seule la force de glissement Fv d'environ 1/4 FH peut être prise en compte.

Avantages
- Économie d'énergie grâce au maintien sans courant
- Forte force de maintien
- Aucun champ résiduel après neutralisation
- Maintien sûr en cas de panne de courant

Données techniques
- Tension nominale standard : 24 V DC
- Durée de service : 25% ED / 100% ED
- Classe d'isolation : E
- Fixations : Série 01 320 par un filetage central sous l'appareil

Spécifications techniques

tension de service
24 V
type de tension
DC
forme de construction
rond
mode de montage
en saillie
matière du boîtier
aluminium
marque
Kendrion (Donaueschingen/Engelswies) GmbH
Quantité Réf. Bezeichnung Stock force de maintien diamètre hauteur type de connexion longueur du câble/fils cycle de service UV Unité
1266205 PEM1213A 8 N 12 mm 13 mm mit freien Litzen 130 mm 100 % 1 pcs
1266215 PEM1515A 30 N 15 mm 15 mm mit freien Litzen 130 mm 100 % 1 pcs
01020001 01 32002B00 40 N 20 mm 22 mm mit freien Litzen 200 mm 25 % 1 pcs
1266240 PEM2020A 60 N 20 mm 20 mm mit freien Litzen 130 mm 100 % 1 pcs
1266251 PEM2525A 140 N 25 mm 25 mm mit freien Litzen 130 mm 15 % 1 pcs
01030004 01 32003B00 160 N 35 mm 28 mm mit freien Litzen 200 mm 25 % 1 pcs
01030003 01 32003A1 260 N 32.2 mm 40 mm mit freien Litzen 200 mm 100 % 1 pcs
01050002 01 32005B00 420 N 55 mm 36 mm mit freien Litzen 200 mm 25 % 1 pcs
01070003 01 32007B00 720 N 70 mm 45 mm mit freien Litzen 200 mm 25 % 1 pcs
01090003 01 32009B00 1200 N 90 mm 48 mm mit freien Litzen 200 mm 25 % 1 pcs
01100001 01 32010B00 1600 N 105 mm 56 mm mit Kabel 300 mm 25 % 1 pcs
01150001 01 32015B00 3500 N 150 mm 63 mm mit Kabel 300 mm 25 % 1 pcs
Réf. Description rapide
GTX040.000001.200 GT040B001-200
GTX018.000001.200 GT018B001-200
GTX032.000001.200 GT032B001-200
GTX015.000001.200 GT015B001-200
GTX100.000001.200 GT100B001-200
GTX090.000001.200 GT090B001-200
GTX070.000001.200 GT070B001-200
GTX050.000001.200 GT050B001-200
GTX025.000001.200 GT025B001-200
