Aimants de maintien électriques série GTH

Propriétés

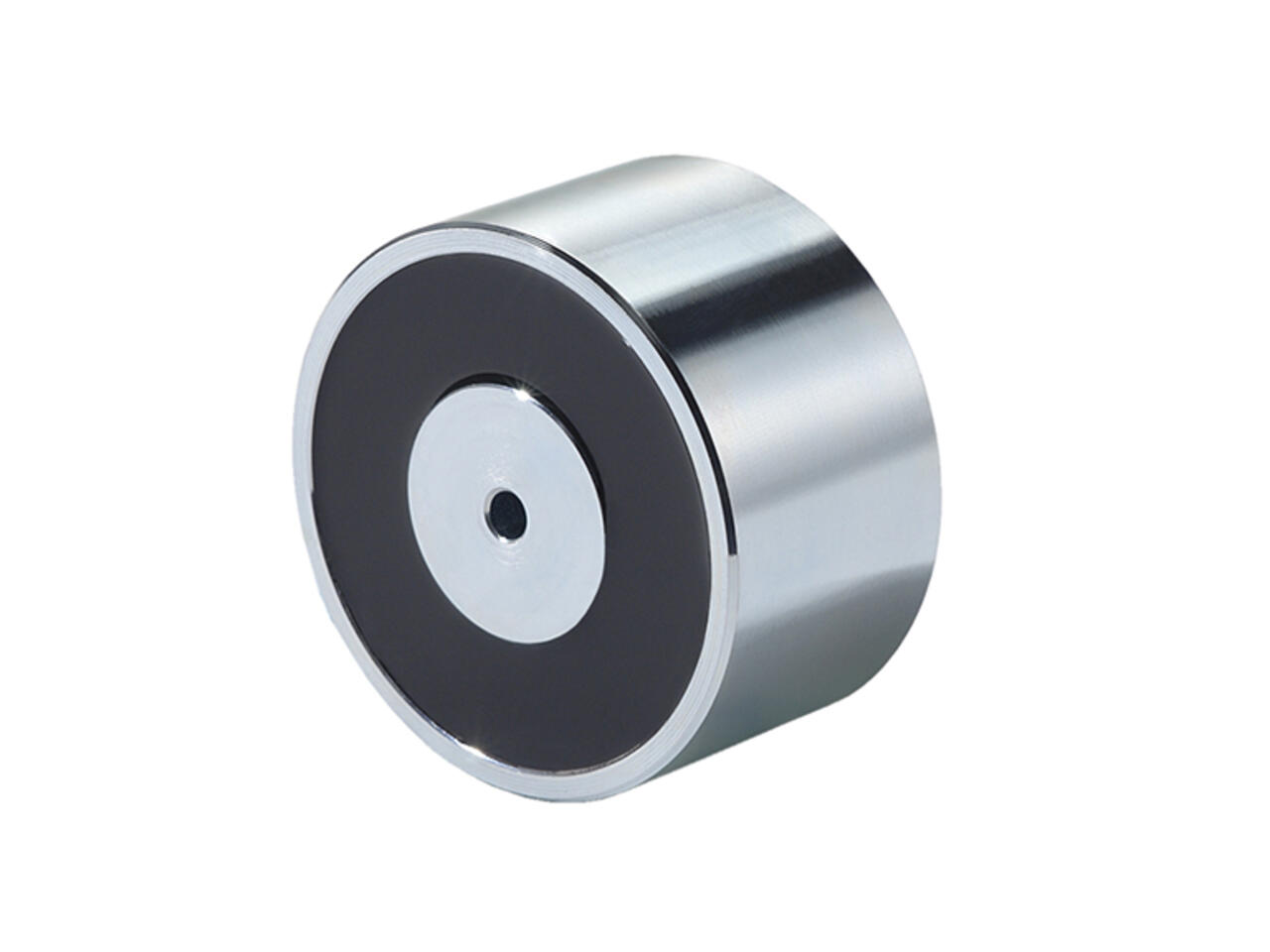

Électro-aimants série GTH de Kendrion

Les aimants de maintien Kendrion Industrial Line comprennent tous les systèmes de maintien électromagnétiques en forme de rond, de plat et de tige. Les aimants se composent d'un boîtier d'aimant et d'une bobine excitée en courant continu.

Les aimants se composent d'un boîtier d'aimant et d'une bobine excitée en courant continu. Le circuit magnétique ouvert permet de maintenir les pièces ferromagnétiques. Lorsque la tension d'alimentation est coupée, la pièce à maintenir tombe. Ces systèmes de maintien fonctionnent avec un très faible courant de fonctionnement et ne nécessitent aucun entretien.

Kendrion est le fabricant avec la plus grande gamme de produits d'aimants de maintien industriels. Nos produits ne se distinguent pas seulement par leur forme ronde ou rectangulaire, mais aussi par leur force d'adhérence optimisée qui offre un avantage significatif pour la même taille. Nous proposons les séries suivantes dans notre programme standard :

Série GTB : Aimants de maintien électriques standard de forme ronde de 15 à 250 mm de diamètre.

Série GTH : Aimants de maintien électriques à force adhésive optimisée en forme ronde de 15-100mm de diamètre.

Série 10 331 : Aimants de maintien électriques de forme ronde et très plate en diamètres 56, 110 et 170mm.

Série : 10 310 : Barres électro-adhésives jusqu'à une longueur de 600mm et une largeur de 60mm

Les aimants développent une force de maintien maximale grâce à l'appui direct et complet de la plaque d'ancrage. Les forces de maintien vont de 36 à 30 000 N

Tous les produits sont fabriqués et testés selon DIN VDE 0580.

** Sous réserve de modifications de conception **

Par rapport à la série GTB, ces aimants offrent une force de maintien plus élevée avec des dimensions similaires. Ceci est obtenu par un dimensionnement plus important du pôle central.

Les appareils sont reliés électriquement par des brins libres. La bobine de l'électro-aimant est encapsulée sous vide, le boîtier de l'aimant est galvanisé et la surface de maintien est polie. L'électro-aimant est monté via un filetage de montage central à l'arrière du boîtier.

Application
Ces systèmes magnétiques sont utilisés de préférence dans la construction de machines et d'outils, où aucun réglage de l'entrefer n'est nécessaire. Il est à noter que la fonctionnalité complète des appareils ne peut être garantie que si la contre-plaque est placée directement sur la machine avec l'épaisseur de matériau appropriée.

En cas de charge latérale, seule la force de déplacement Fv d'environ 1/4 FH peut être attendue.

Avantages
- Force de maintien élevée et faible consommation d'énergie
- Conception compacte
- Rapport cuivre et fer optimisé
- Force de maintien extrêmement élevée avec contact direct de la contre-plaque

Caractéristiques techniques
- Tension nominale standard : 24 V DC
- Facteur de marche : 100% ED
- Classe d'isolation : E

Accessoires
-Plaques d'ancrage appropriées

Spécifications techniques

tension de service
24 V
type de tension
DC
forme de construction
rond
mode de montage
en saillie
matière du boîtier
aluminium
type de connexion
mit freien Litzen
longueur du câble/fils
200 mm
cycle de service
100 %
marque
Kendrion (Donaueschingen/Engelswies) GmbH
Quantité Réf. Bezeichnung Stock force de maintien diamètre hauteur UV Unité
GTH015.100001 GT015H050 45 N 15 mm 12 mm 1 pcs
GTH020.000030 GT020H030 112 N 20 mm 15 mm 1 pcs
GTH025.100001 GT025H060 240 N 25 mm 20 mm 1 pcs
GTH030.100001 GT030H060 355 N 30 mm 25 mm 1 pcs
GTH040.100001 GT040H060 740 N 40 mm 27 mm 1 pcs
GTH050.100001 GT050H170 1250 N 50 mm 30 mm 1 pcs
GTH060.100001 GT060H050 1730 N 60 mm 35 mm 1 pcs
GTH070.100001 GT070H130 2310 N 70 mm 35 mm 1 pcs
GTH080.100001 GT080H040 3190 N 80 mm 38 mm 1 pcs
GTH090.100001 GT090H050 3880 N 90 mm 42 mm 1 pcs
GTH100.100001 GT100H030 4890 N 100 mm 40 mm 1 pcs
