Caractéristiques du produit
Accessoires pour électroaimants Kendrion

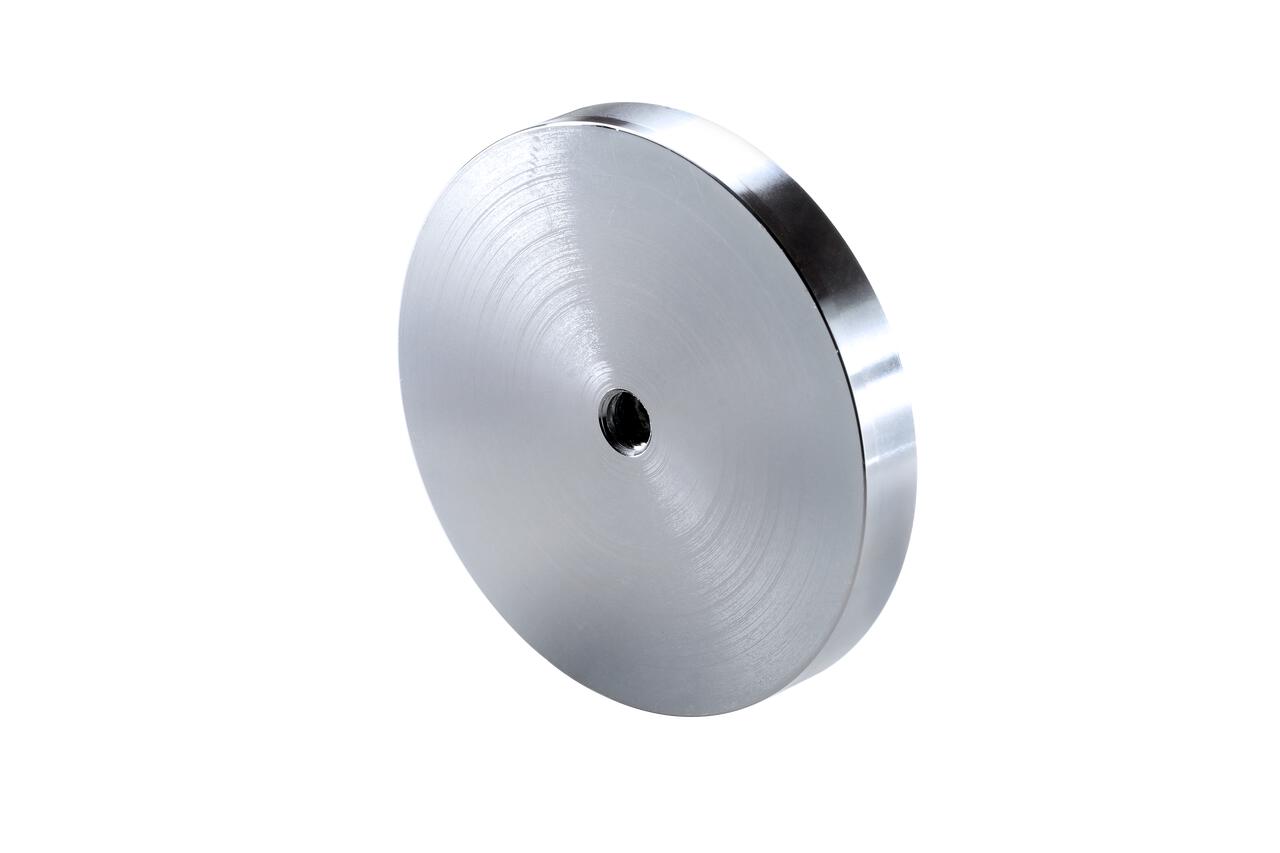

La plaque d’armature doit être choisie en fonction de la taille de l’aimant de maintien. Elle est conçue pour optimiser la force de maintien et son diamètre est plus grand que celui de l’aimant correspondant, ce qui facilite la fixation de l’aimant lors du montage.
En cas d’épaisseur d’armature inférieure à celle indiquée dans le tableau ci-dessous, ou d’utilisation de matériaux avec une moindre qualité de surface, la force de maintien diminue. L’ensemble de la plaque d’armature est protégé contre la corrosion par un revêtement de zinc. La fixation se fait par un trou fileté traversant.
Caractéristiques techniques et téléchargements
- forme de construction
- rond
- matière du boîtier
- acier
- marque
- Kendrion (Donaueschingen/Engelswies) GmbH
- Downloads
- IMS_Industrial_Line_de.pdf
Filtre
| Quantité | Réf. | Désignation | Stock | diamètre | hauteur | filet de fixation | UV | Unité |
|---|---|---|---|---|---|---|---|---|
|
|
GTX015.000001.200 | GT015B001-200 |
|
17mm | 4mm | M3 | 1 | pcs |
|
|
GTX018.000001.200 | GT018B001-200 |
|
22mm | 4mm | M3 | 1 | pcs |
|
|
GTX025.000001.200 | GT025B001-200 |
|
28mm | 4mm | M4 | 1 | pcs |
|
|
GTX032.000001.200 | GT032B001-200 |
|
37mm | 4mm | M4 | 1 | pcs |
|
|
GTX040.000001.200 | GT040B001-200 |
|
42mm | 7mm | M5 | 1 | pcs |
|
|
GTX050.000001.200 | GT050B001-200 |
|
58mm | 8mm | M5 | 1 | pcs |
|
|
GTX063.000001.200 | GT063B001-200 |
|
65mm | 10mm | M6 | 1 | pcs |
|
|
GTX070.000001.200 | GT070B001-200 |
|
72mm | 11mm | M8 | 1 | pcs |
|
|
GTX080.000001.200 | GT080B001-200 |
|
82mm | 13mm | M10 | 1 | pcs |
|
|
GTX090.000001.200 | GT090B001-200 |
|
92mm | 14mm | M10 | 1 | pcs |
|
|
GTX100.000001.200 | GT100B001-200 |
|
107mm | 15mm | M12 | 1 | pcs |
