Elektrohaftmagnete Baureihe 01 310 der Kendrion

Haftmagnete der Industrial Line von Kendrion umfassen alle elektromagnetischen Haftsysteme in runder, flacher sowie stabförmiger Bauform. Die Magnete bestehen aus einem Magnetgehäuse und einer gleichspannungserregten Spule.

Die Magnete bestehen aus einem Magnetgehäuse und einer gleichspannungserregten Spule. Der im eingeschalteten offene magnetische Kreis ermöglicht ein Halten von ferromagnetischen Werkstücken. Beim Abschalten der Versorgungsspannung fällt das zu haltende Werkstück ab. Diese Haftsysteme arbeiten dabei mit einem sehr geringen Betriebsstrom und sind wartungsfrei.

Kendrion ist Hersteller mit dem grössten Produktprogramm an industriellen Elektrohaftmagneten. Unsere Produkte unterscheiden sich nicht nur zwischen rund und rechteckig, wir haben ebenso haftkraftoptimierte Ausführungen welche bei gleicher Baugrösse einen wesentlichen Haftkraftvorteil bieten. Folgende Baureihen bieten wir in unserem Standard-Programm an:

Baureihe GTB: Standard Elektrohaftmagnete in runder Bauform von 15-250mm Durchmesser

Baureihe GTH: Haftkraftoptimierte Elektrohaftmagnete in runder Bauform von 15-100mm Durchmesser

Baureihe 10 331: Elektrohaftmagnete in runder, sehr flacher Bauform in den Durchmessern 56, 110 und 170mm

Baureihe: 10 310: Elektrohaftstäbe bis zu einer Länge von 600mm und einer Breite von 60mm

Die maximal möglichen Haftkräfte entwickeln die Magnete bei direkter und kompletter Auflage der Ankerplatte. Die Haftkräfte reichen dabei von 36 - 30.000 N

Alle Produkte sind gefertigt und geprüft nach DIN VDE 0580.

** Konstruktionsänderungen vorbehalten **

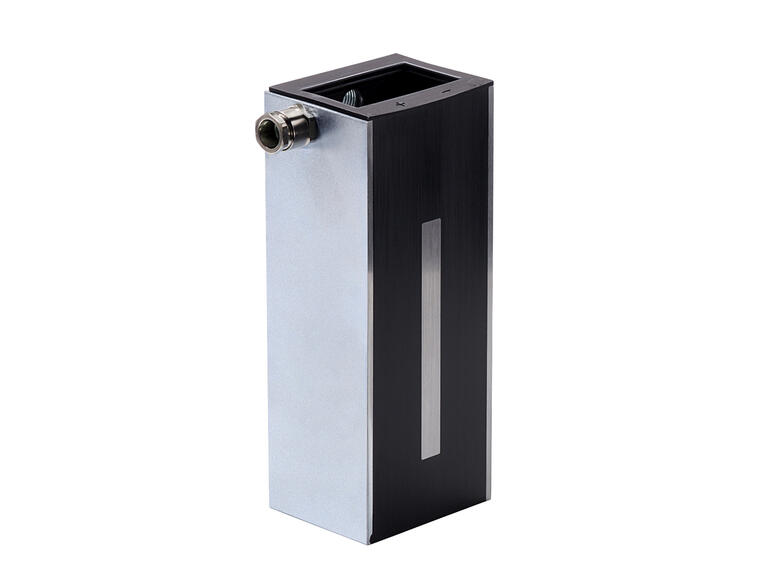

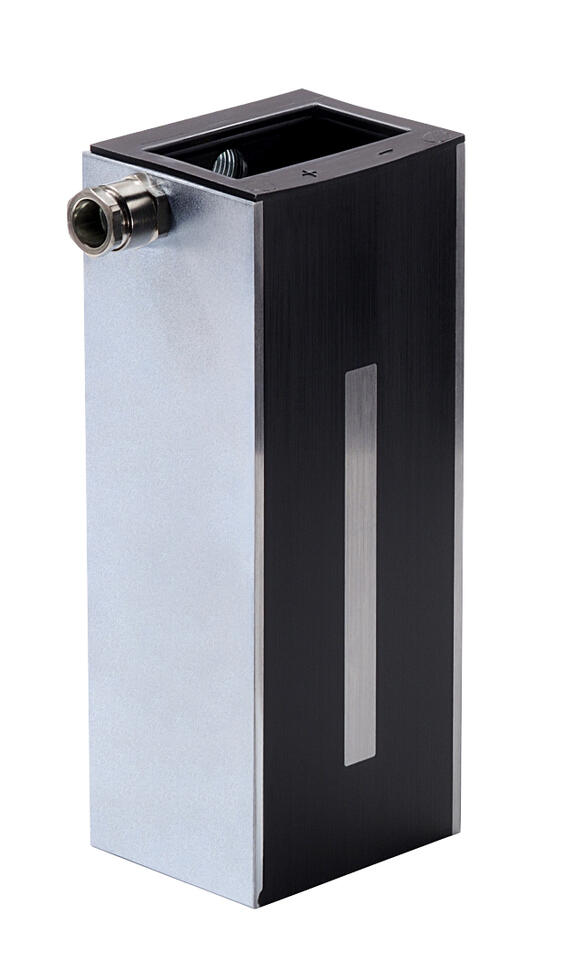

Diese Permanent-Elektrohaftstäbe sind elektrisch schaltbare Haftsysteme. Sie bestehen aus einem Permanentmagneten und einer gleichspannungserregten Spule (vakuumvergossen), die zur Neutralisierung des permanenten Magnetfeldes an der Polfläche dient. Der offene magnetische Kreis ermöglicht ein Halten von ferromagnetischen Werkstücken.

Der elektrische Anschluss erfolgt an zwei Gewindestiften, die innerhalb des Gerätes leicht zugänglich und über eine Pg-Verschraubung erreichbar sind.

Diese Verschraubung kann wahlweise seitlich oder von unten eingeschraubt werden. Die Spule ist vakuumvergossen, das Magnetgehäuse verzinkt und die Haftfläche blank geschliffen. Zur Befestigung sind auf der Geräteunterseite Gewindebohrungen angebracht.

Anwendung
Diese Systeme werden vorzugsweise dort eingesetzt, wo lange Haftzeiten ohne Energieverbrauch bestehen und eine Last oder Werkstücke bei Stromausfall zuverlässig und sicher gehalten werden sollen.
Bei seitlicher Kraftbeanspruchung kann nur mit der Verschiebekraft Fv von ca. 1/4 FH gerechnet werden.

Vorteile
- Energieeinsparung durch stromloses Halten
- Hohe Haftkraft
- Kein Restmagnetfeld nach dem Neutralisieren
- Sicheres Halten bei Stromausfall

Technische Daten
- Standard-Nennspannung: 24 V DC
- Einschaltdauer: 25% ED
- Isolierstoffklasse: E
- PG-Kabelverschraubung: HELUTOP HT-MS / M 12 x 1.5

Sicherheitshinweis
Die anziehenden, bzw. abstossenden Permanentmagnetkräfte können selbst bei grösseren Abständen durch plötzliches Zusammenprallen Gefahren durch Hautquetschungen verursachen. Daher sind unbedingt Schutzhandschuhe und Schutzbrillen zu verwenden.

Technische Daten

Betriebsspannung
24 V
Spannungsart
DC
Bauform
eckig
Montageart
Aufbau
Werkstoff des Gehäuses
Aluminium
Breite
60 mm
Höhe
50 mm
Anschlussart
PG-Kabelverschraubung
Einschaltdauer ED
25 %
Marke
Kendrion (Donaueschingen/Engelswies) GmbH
Menge Art.Nr. Bezeichnung Lager Haltekraft Länge VE Einheit
01070002 01 31007A00 1000 N 151.5 mm 1 Stk
01080001 01 31008A00 1530 N 201.5 mm 1 Stk
