Caractéristiques du produit

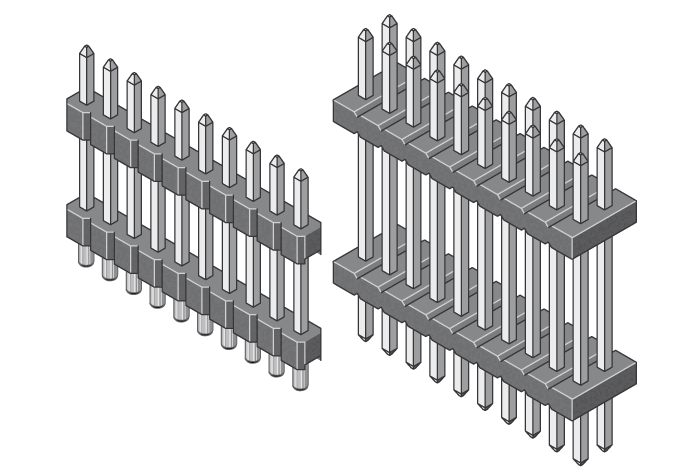

Barreaux de broches sandwich avec broches carrées de 0,40 mm et pas de 1,27 mm. Plusieurs longueurs de broches et surfaces de contact standard disponibles. Versions de connecteurs personnalisés possibles.
– Surface de contact : disponible en x=T= Sn / x=F= Au / x=S= Au sélectif
– Nombre maximal de pôles : 1 rangée 003-050 pôles, 2 rangées 006-100 pôles
– Versions : droit, 1 rangée, 2 rangées
*** Veuillez remplacer les espaces réservés “x ou y” par l’indication correspondante pour la version souhaitée lors d’une demande ou commande. Les possibilités se trouvent dans la fiche technique (PDF) dans TELECHARGEMENTS. Merci ***
*** Délai de livraison pour tous les nombres de pôles sur demande ***
Caractéristiques techniques et téléchargements
- connecteur / broche
- Stiftleiste
- pas
- 1.27 mm
- connexion PCB
- THT
- matériau de contact
- alliage de cuivre
- matériau d'isolation
- Hochtemperaturfestes Thermoplast UL94V-0
- Courant nominal
- 1
- Tension nominale
- 100 VRMS / VDC / Luft- und Kriechstrecken beachten
- rigidité diélectrique
- 300 VRMS für 1 Minute
- température de fonctionnement
- -40°C bis +105°C
- Température d'application
- 260°C für 10 Sekunden
- alignement à PCB
- Vertikal
- marque
- MPE-Garry
- Downloads
- 177_datasheet.pdf
Filtre

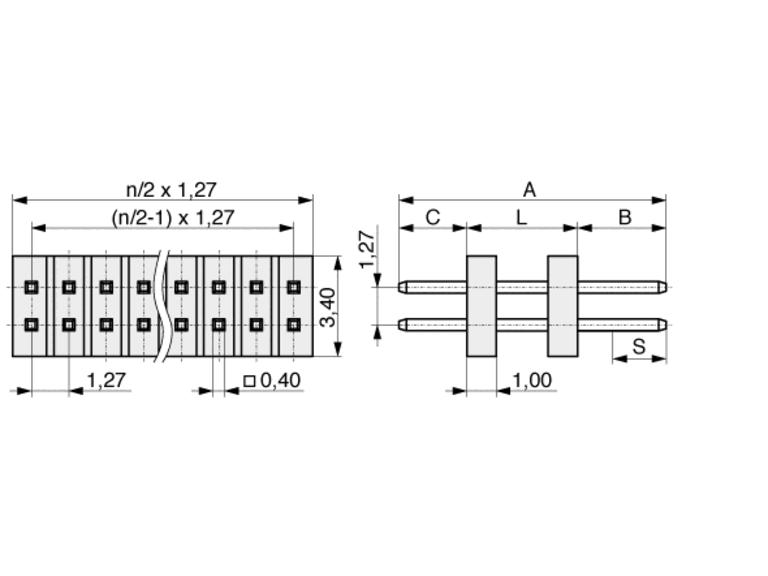

| Quantité | Réf. | Stock | longueur totale A | longueur de plug-in B | longueur de soudure C | isolant L | disponible en exécution | UV | Unité |
|---|---|---|---|---|---|---|---|---|---|
|
|
177-x-xxx-0-x-XS0-1420 |
|
14.2mm | 6mm | 2.1mm | 6.1mm | 1 rangée | 1 | pcs |
|
|
177-x-xxx-0-x-XS0-1100 |
|
11mm | 2.8mm | 2.1mm | 6.1mm | 1 rangée | 1 | pcs |
|
|
177-x-xxx-0-x-XS0-1850 |
|
18.5mm | 3mm | 3mm | 12.5mm | 2 rangées | 1 | pcs |
|
|
177-x-xxx-0-x-XS0-1503 |
|
15.03mm | 3mm | 2.85mm | 9.18mm | 2 rangées | 1 | pcs |
|
|
177-x-xxx-0-x-XS0-1433 |
|
14.33mm | 3mm | 2.85mm | 8.48mm | 2 rangées | 1 | pcs |
|
|
177-x-xxx-0-x-XS0-0820 |
|
8.2mm | 3mm | 2.85mm | 2.35mm | 2 rangées | 1 | pcs |
|
|
177-x-xxx-0-x-XS0-0730 |
|
7.3mm | 3mm | 2.3mm | 2mm | 2 rangées | 1 | pcs |
