Caractéristiques du produit

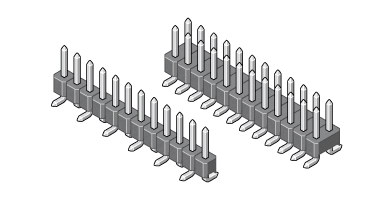

Barrettes pour montage SMD vertical avec contacts Gull Wing, avec broches carrées de 0,64 mm au pas de 2,54 mm. De nombreuses longueurs de broches et surfaces de contact disponibles en standard. Réalisations spécifiques client possibles.
– Surface de contact : disponible en x=T= Sn / x=F= Au / x=S= Au sélectif
– Nombre maximal de pôles : simple rangée 003-040 pôles, double rangée 004-080 pôles
– Réalisations : debout, 1 rangée, 2 rangées
– Livrable avec ou sans capuchons de montage
– Réalisation double rangée avec ou sans plots de positionnement
– Emballages en tubes ou Tape & Reel disponibles
*** Veuillez remplacer dans votre demande ou commande les espaces réservés “x ou y” par la désignation correspondante pour la version souhaitée. Merci de consulter les possibilités dans la fiche technique (PDF) dans la rubrique TÉLÉCHARGEMENTS. Merci ***
*** Délais de livraison pour tous les nombres de pôles sur demande ***
Caractéristiques techniques et téléchargements
- connecteur / broche
- Stiftleiste
- pas
- 2.54 mm
- connexion PCB
- SMD
- matériau de contact
- alliage de cuivre
- matériau d'isolation
- Hochtemperaturfestes Thermoplast UL94V-0
- Courant nominal
- 3
- Tension nominale
- 250 VRMS / VDC / Luft- und Kriechstrecken beachten
- rigidité diélectrique
- 500 VRMS für 1 Minute
- température de fonctionnement
- -40°C bis +105°C
- Température d'application
- 260°C für 10 Sekunden
- isolant L
- 2.5
- alignement à PCB
- Vertikal
- disponible en exécution
- 1-reihig / 2-reihig
- marque
- MPE-Garry
- Downloads
- 090_datasheet.pdf
Filtre

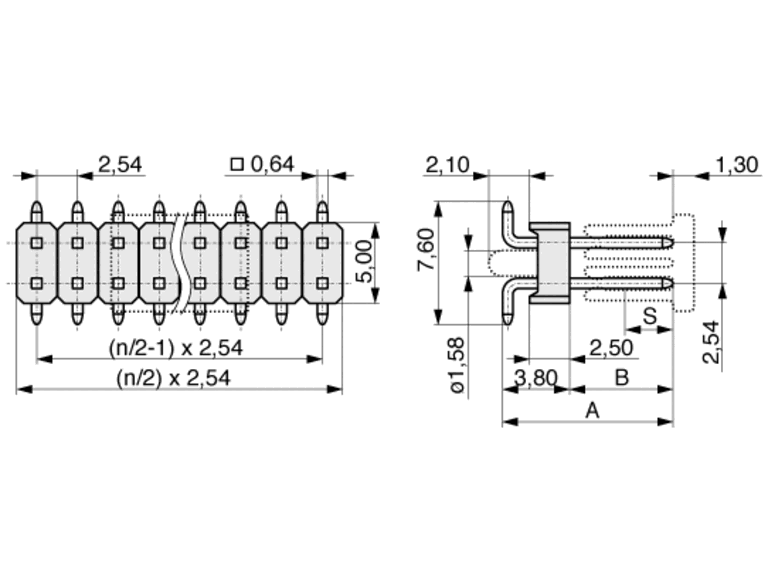

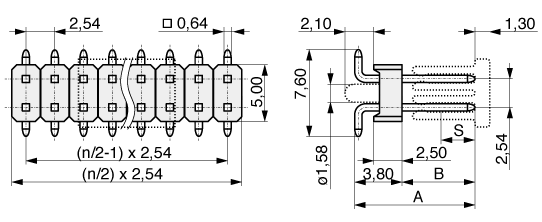

| Quantité | Réf. | Désignation | Stock | longueur totale A | longueur de plug-in B | UV | Unité |
|---|---|---|---|---|---|---|---|
|
|
090-x-xxx-x-x-Xxx-1760 | Connecteur mâle SMT pas 2,54 mm - Série 095 |
|
17.6mm | 13.8mm | 1 | pcs |
|
|
090-x-xxx-x-x-Xxx-1550 | Connecteur mâle SMT pas 2,54 mm - Série 094 |
|
15.5mm | 11.7mm | 1 | pcs |
|
|
090-x-xxx-x-x-Xxx-1420 | Connecteur mâle SMT pas 2,54 mm - Série 093 |
|
14.2mm | 10.4mm | 1 | pcs |
|
|
090-x-xxx-x-x-Xxx-1250 | Connecteur mâle SMT pas 2,54 mm - Série 092 |
|
12.5mm | 8.7mm | 1 | pcs |
|
|
090-x-xxx-x-x-Xxx-1040 | Connecteur mâle SMT pas 2,54 mm - Série 091 |
|
10.4mm | 6.6mm | 1 | pcs |
|
|
090-x-xxx-x-x-Xxx-0910 | Connecteur mâle SMT pas 2,54 mm - Série 090 |
|
9.1mm | 5.3mm | 1 | pcs |
