Caractéristiques du produit

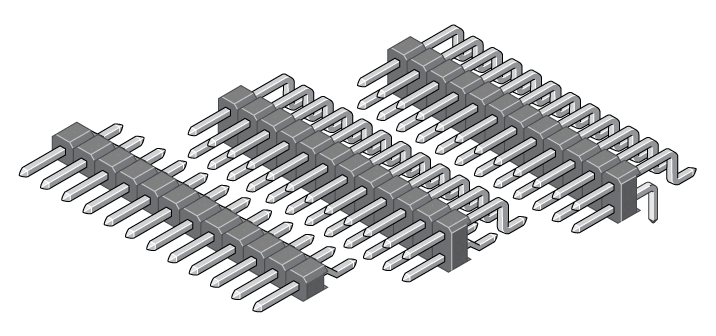

Barrettes pour montage SMD avec contacts Gull Wing, double rangée avec broches carrées de 0,64 mm au pas 2,54 mm. Un montage mixte avec contacts SMD/enfichables est possible sur demande. Réalisations spécifiques client possibles.
– Surface de contact : disponible en x=T= Sn / x=F= Au / x=S= Au sélectif
– Nombre maximal de pôles : Variante 1 : 002-040 pôles, Variante 2 : 004-040 pôles, Variante 3 : 004-080 pôles
– Réalisations : couchées, 1 rangée, 2 rangées
– Livrable avec ou sans capuchons de montage
– Livrable avec ou sans plots de positionnement
– Emballages en tubes ou Tape & Reel disponibles
*** Veuillez remplacer dans votre demande ou commande les espaces réservés “x ou y” par la désignation correspondante pour la version souhaitée. Merci de consulter les possibilités dans la fiche technique (PDF) dans la rubrique TÉLÉCHARGEMENTS. Merci ***
*** Délais de livraison pour tous les nombres de pôles sur demande ***
Caractéristiques techniques et téléchargements
- connecteur / broche
- Stiftleiste
- pas
- 2.54 mm
- matériau de contact
- alliage de cuivre
- matériau d'isolation
- Hochtemperaturfestes Thermoplast UL94V-0
- Courant nominal
- 3
- Tension nominale
- 250 VRMS / VDC / Luft- und Kriechstrecken beachten
- rigidité diélectrique
- 500 VRMS für 1 Minute
- température de fonctionnement
- -40°C bis +105°C
- Température d'application
- 260°C für 10 Sekunden
- isolant L
- 2.5
- alignement à PCB
- Horizontal (Parallel)
- marque
- MPE-Garry
- Downloads
- 334_datasheet.pdf
Filtre

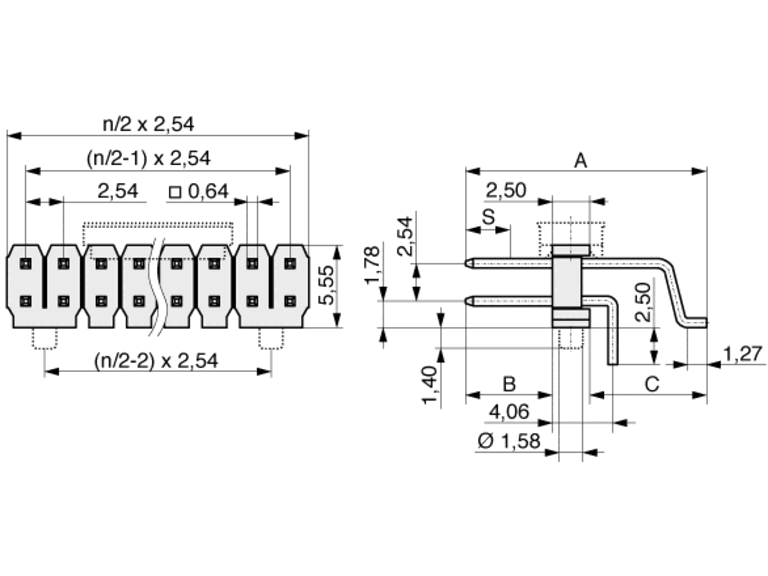

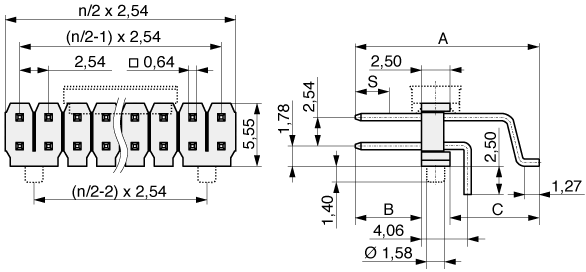

| Quantité | Réf. | Stock | connexion PCB | longueur totale A | longueur de plug-in B | longueur de soudure C | disponible en exécution | UV | Unité |
|---|---|---|---|---|---|---|---|---|---|
|
|
334-x-xxx-x-x-Rxx-1545 |
|
THT / SMD (mixed) | 15.45mm | 8.13mm | 4.82mm | 1 rangée | 1 | pcs |
|
|
334-x-xxx-x-x-Rxx-1316 |
|
THT / SMD (mixed) | 13.16mm | 5.84mm | 4.82mm | 1 rangée | 1 | pcs |
|
|
334-x-xxx-x-x-Rxx-1037 |
|
THT / SMD (mixed) | 10.37mm | 3.05mm | 4.82mm | 1 rangée | 1 | pcs |
|
|
334-x-xxx-x-x-Rxx-1774 |
|
THT / SMD (mixed) | 17.74mm | 10.67mm | 4.57mm | 1 rangée | 1 | pcs |
|
|
334-x-xxx-x-x-Rxx-1520 |
|
THT / SMD (mixed) | 15.2mm | 8.13mm | 4.57mm | 1 rangée | 1 | pcs |
|
|
334-x-xxx-x-x-Rxx-1291 |
|
SMD | 12.91mm | 5.84mm | 4.57mm | 1 rangée | 1 | pcs |
|
|
334-x-xxx-x-x-Rxx-1012 |
|
Wire to Board | 10.12mm | 3.05mm | 4.57mm | 1 rangée | 1 | pcs |
|
|
334-x-xxx-x-x-Rxx-1621 |
|
THT / SMD (mixed) | 16.21mm | 5.84mm | 7.87mm | 2 rangées | 1 | pcs |
|
|
334-x-xxx-x-x-Rxx-2104 |
|
THT / SMD (mixed) | 21.04mm | 10.67mm | 7.87mm | 2 rangées | 1 | pcs |
|
|
334-x-xxx-x-x-Rxx-1850 |
|
THT / SMD (mixed) | 18.5mm | 8.13mm | 7.87mm | 2 rangées | 1 | pcs |
|
|
334-x-xxx-x-x-Rxx-1342 |
|
THT / SMD (mixed) | 13.42mm | 3.05mm | 7.87mm | 2 rangées | 1 | pcs |
|
|
334-x-xxx-x-x-Rxx-1799 |
|
THT / SMD (mixed) | 17.99mm | 10.67mm | 4.82mm | 1 rangée | 1 | pcs |
