Caractéristiques du produit
Barreaux de broches verticaux avec broches carrées de 0,50 mm et pas de 2,00 mm. Plusieurs longueurs de broches et surfaces de contact standard disponibles. Corps isolant standard et à profil bas de 2,00 et 1,50 mm sont disponibles. Versions de connecteurs personnalisés possibles.
– Surface de contact : disponible en x=T= Sn / x=F= Au / x=S= Au sélectif
– Nombre maximal de pôles : 1 rangée 002-040 pôles, 2 rangées 004-080
– Versions : droit, 1 rangée, 2 rangées
*** Veuillez remplacer les espaces réservés “x ou y” par l’indication correspondante pour la version souhaitée lors d’une demande ou commande. Les possibilités se trouvent dans la fiche technique (PDF) dans TELECHARGEMENTS. Merci ***
*** Délai de livraison pour tous les nombres de pôles sur demande ***
Caractéristiques techniques et téléchargements
- connecteur / broche
- Stiftleiste
- pas
- 2.00 mm
- connexion PCB
- THT
- matériau de contact
- alliage de cuivre
- matériau d'isolation
- Hochtemperaturfestes Thermoplast UL94V-0
- Courant nominal
- 1.5
- Tension nominale
- 150 VRMS / VDC / Luft- und Kriechstrecken beachten
- rigidité diélectrique
- 500 VRMS für 1 Minute
- température de fonctionnement
- -40°C bis +105°C
- Température d'application
- 260°C für 10 Sekunden
- alignement à PCB
- Vertikal
- disponible en exécution
- 1-reihig / 2-reihig
- marque
- MPE-Garry
- Downloads
- 150_datasheet.pdf
Filtre

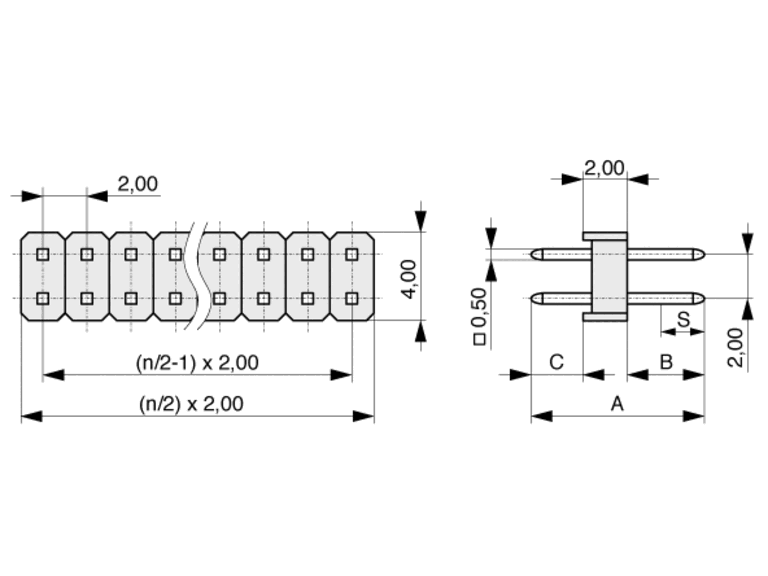

| Quantité | Réf. | Stock | longueur totale A | longueur de plug-in B | longueur de soudure C | isolant L | UV | Unité |
|---|---|---|---|---|---|---|---|---|
|
|
150-y-xxx-0-x-XS0-1855 |
|
15.55mm | 11.05mm | 2.5mm | 2mm | 1 | pcs |
|
|
150-y-xxx-0-x-XS0-1340 |
|
13.4mm | 8.65mm | 2.75mm | 2mm | 1 | pcs |
|
|
150-y-xxx-0-x-XS0-1155 |
|
11.55mm | 6.5mm | 3.05mm | 2mm | 1 | pcs |
|
|
150-y-xxx-0-x-XS0-1020 |
|
10.2mm | 5.35mm | 2.85mm | 2mm | 1 | pcs |
|
|
150-y-xxx-0-x-XS0-1015 |
|
10.15mm | 5.15mm | 3mm | 2mm | 1 | pcs |
|
|
150-y-xxx-0-x-XS0-0870 |
|
8.7mm | 3.9mm | 2.8mm | 2mm | 1 | pcs |
|
|
150-y-xxx-0-x-XS0-0835 |
|
8.35mm | 3.5mm | 2.85mm | 2mm | 1 | pcs |
|
|
150-y-xxx-0-x-XS0-0785 |
|
7.85mm | 3.5mm | 2.35mm | 2mm | 1 | pcs |
|
|
150-x-xxx-0-x-XS0-1555 |
|
15.55mm | 11.55mm | 2.5mm | 1.5mm | 1 | pcs |
|
|
150-x-xxx-0-x-XS0-1340 |
|
13.4mm | 9.15mm | 2.75mm | 1.5mm | 1 | pcs |
|
|
150-x-xxx-0-x-XS0-1155 |
|
11.55mm | 7mm | 3.05mm | 1.5mm | 1 | pcs |
|
|
150-x-xxx-0-x-XS0-1020 |
|
10.2mm | 5.85mm | 2.85mm | 1.5mm | 1 | pcs |
|
|
150-x-xxx-0-x-XS0-1015 |
|
10.15mm | 5.65mm | 3mm | 1.5mm | 1 | pcs |
|
|
150-x-xxx-0-x-XS0-0870 |
|
8.7mm | 4.4mm | 2.8mm | 1.5mm | 1 | pcs |
|
|
150-x-xxx-0-x-XS0-0835 |
|
8.35mm | 4mm | 2.85mm | 1.5mm | 1 | pcs |
|
|
150-x-xxx-0-x-XS0-0785 |
|
7.85mm | 4mm | 2.35mm | 1.5mm | 1 | pcs |
|
|
150-x-xxx-0-x-XS0-0820 |
|
8.2mm | 3.2mm | 3.5mm | 1.5mm | 1 | pcs |
