Barrette THT pas 2,54 mm - série 088

Propriétés

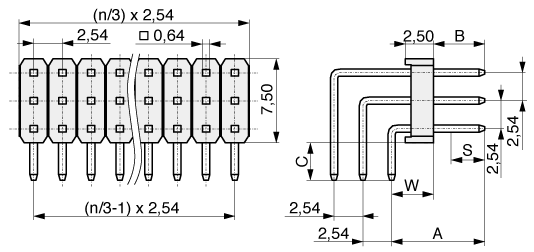

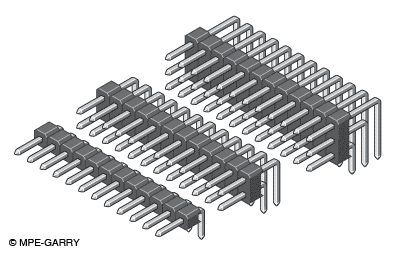

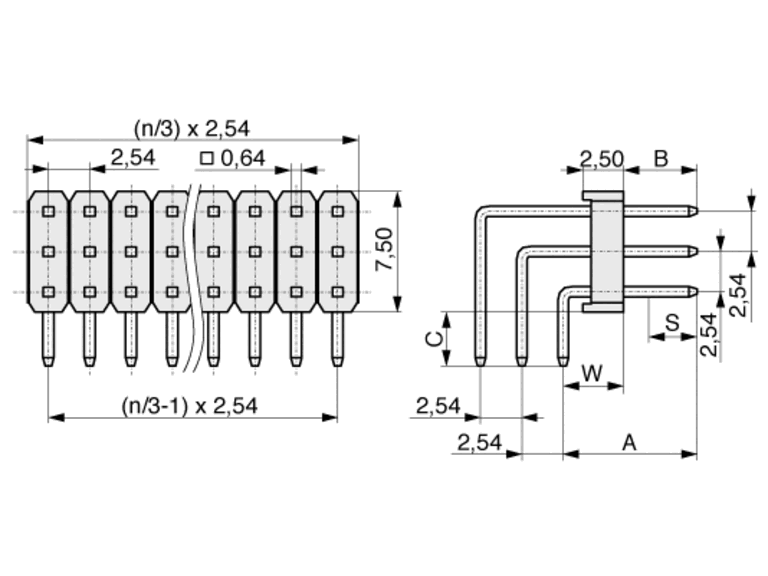

Barrette mâle standard, coudées à 90 °, avec broches carrées de 0,64 mm et pas de 2,54 mm. Toute longueur de broche disponible.

- Surface de contact: disponible en tant que x = T = Sn / x = F = Au / x = S = sélectif Au
- Nombre de pôles maximum: simple rangée 001-050 pols, double rangées 002-100 pols, triple rangées 003-120 pols
- Exécutions: coudées, simple rangée, double rangées, triple rangées

*** Veuillez remplacer l'espace réservé "x" dans le cas d'une demande ou d'une commande avec le marquage correspondant à la version souhaitée. Veuillez consulter la fiche technique (PDF) en DOWNLOADS pour les possibilités. Merci ***
*** Délai de livraison pour tous les numéros de pols sur demande ***

Spécifications techniques

connecteur / broche
Stiftleiste
pas
2.54 mm
connexion PCB
Einlöt
matériau de contact
alliage de cuivre
matériau d'isolation
Hochtemperaturfestes Thermoplast UL94V-0
Courant nominal
3 A
Tension nominale
250 VRMS / VDC / Luft- und Kriechstrecken beachten
rigidité diélectrique
500 VRMS für 1 Minute
température de fonctionnement
-40°C bis +105°C
Température d'application
260°C für 10 Sekunden
longueur de soudure C
3.3 mm
isolant L
2.5 mm
alignement à PCB
Horizontal (Parallel)
marque
MPE-Garry
Quantité Réf. Bezeichnung Stock longueur totale A longueur de plug-in B disponible en exécution UV Unité
088-x-xxx-0-x-XS0-0740 Connecteur mâle THT pas 2,54 mm - Série 088 7.4 mm 3.5 mm 1-reihig / 2-reihig / 3-reihig 1 pcs
088-x-xxx-0-x-XS0-0870 Connecteur mâle THT pas 2,54 mm - Série 089 8.7 mm 4.8 mm 1-reihig / 2-reihig / 3-reihig 1 pcs
088-x-xxx-0-x-XS0-1000 Connecteur mâle THT pas 2,54 mm - Série 090 10 mm 6.1 mm 1-reihig / 2-reihig / 3-reihig 1 pcs
088-x-xxx-0-x-XS0-1080 Connecteur mâle THT pas 2,54 mm - Série 091 10.8 mm 6.9 mm 1-reihig / 2-reihig / 3-reihig 1 pcs
088-x-xxx-0-x-XS0-1380 Connecteur mâle THT pas 2,54 mm - Série 092 13.8 mm 9.9 mm 1-reihig / 2-reihig / 3-reihig 1 pcs
088-x-xxx-0-x-XS0-1590 Connecteur mâle THT pas 2,54 mm - Série 093 15.9 mm 12 mm 1-reihig / 2-reihig / 3-reihig 1 pcs
088-x-xxx-0-x-XS0-1770 Connecteur mâle THT pas 2,54 mm - Série 094 17.7 mm 13.8 mm 1-reihig / 2-reihig / 3-reihig 1 pcs
088-x-xxx-0-x-XS0-1890 Connecteur mâle THT pas 2,54 mm - Série 095 18.9 mm 15 mm 1-reihig / 2-reihig / 3-reihig 1 pcs
088-x-xxx-0-x-XS0-2100 Connecteur mâle THT pas 2,54 mm - Série 096 21 mm 17.1 mm 1-reihig / 2-reihig 1 pcs
Sous réserve de modifications
