Caractéristiques du produit

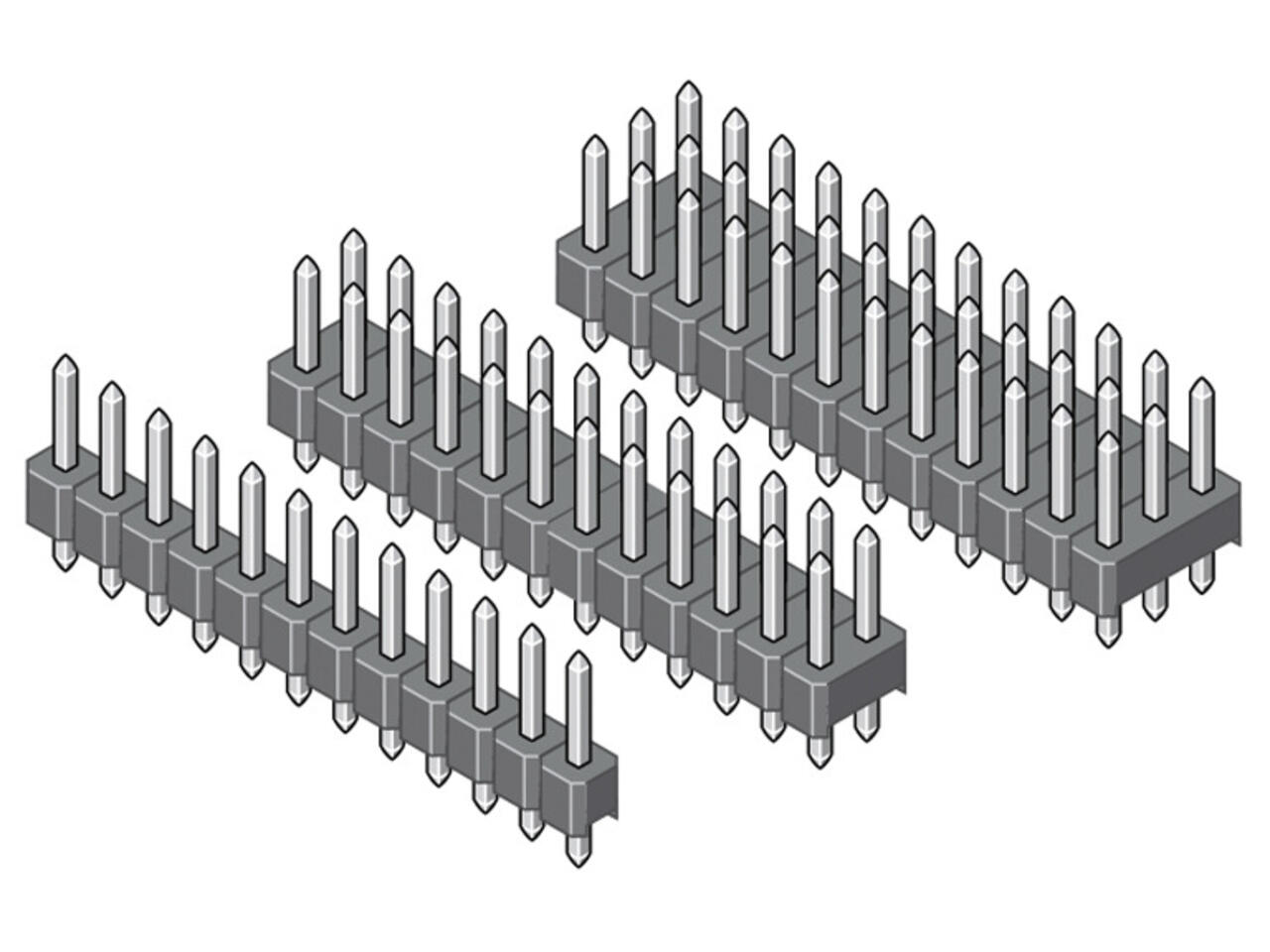

Barrettes d’embase standard avec broches carrées de 0,64 mm et un pas de 2,54 mm. Différentes surfaces de contact et corps isolants en standard. Toute longueur de broche disponible. Réalisations spécifiques client également possibles pour de petites quantités.
– Surface de contact : disponible en x=T= Sn / x=F= Au / x=S= Au sélectif
– Nombre maximal de pôles : simple rangée 001-050 pôles, double rangée 002-100 pôles, triple rangée 003-120 pôles
– Réalisations : droites, 1 rangée, 2 rangées, 3 rangées
*** Veuillez remplacer dans votre demande ou commande les espaces réservés “x ou y” par la désignation correspondante pour la version souhaitée. Merci de consulter les possibilités dans la fiche technique (PDF) dans la rubrique TÉLÉCHARGEMENTS. Merci ***
*** Délais de livraison pour tous les nombres de pôles sur demande ***
Caractéristiques techniques et téléchargements
- connecteur / broche
- Stiftleiste
- pas
- 2.54 mm
- connexion PCB
- THT
- matériau de contact
- alliage de cuivre
- matériau d'isolation
- Hochtemperaturfestes Thermoplast UL94V-0
- Courant nominal
- 3
- Tension nominale
- 250 VRMS / VDC / Luft- und Kriechstrecken beachten
- rigidité diélectrique
- 500 VRMS für 1 Minute
- température de fonctionnement
- -40°C bis +105°C
- Température d'application
- 260°C für 10 Sekunden
- alignement à PCB
- Vertikal
- marque
- MPE-Garry
- Downloads
- 087_Datenblatt.pdf
Filtre

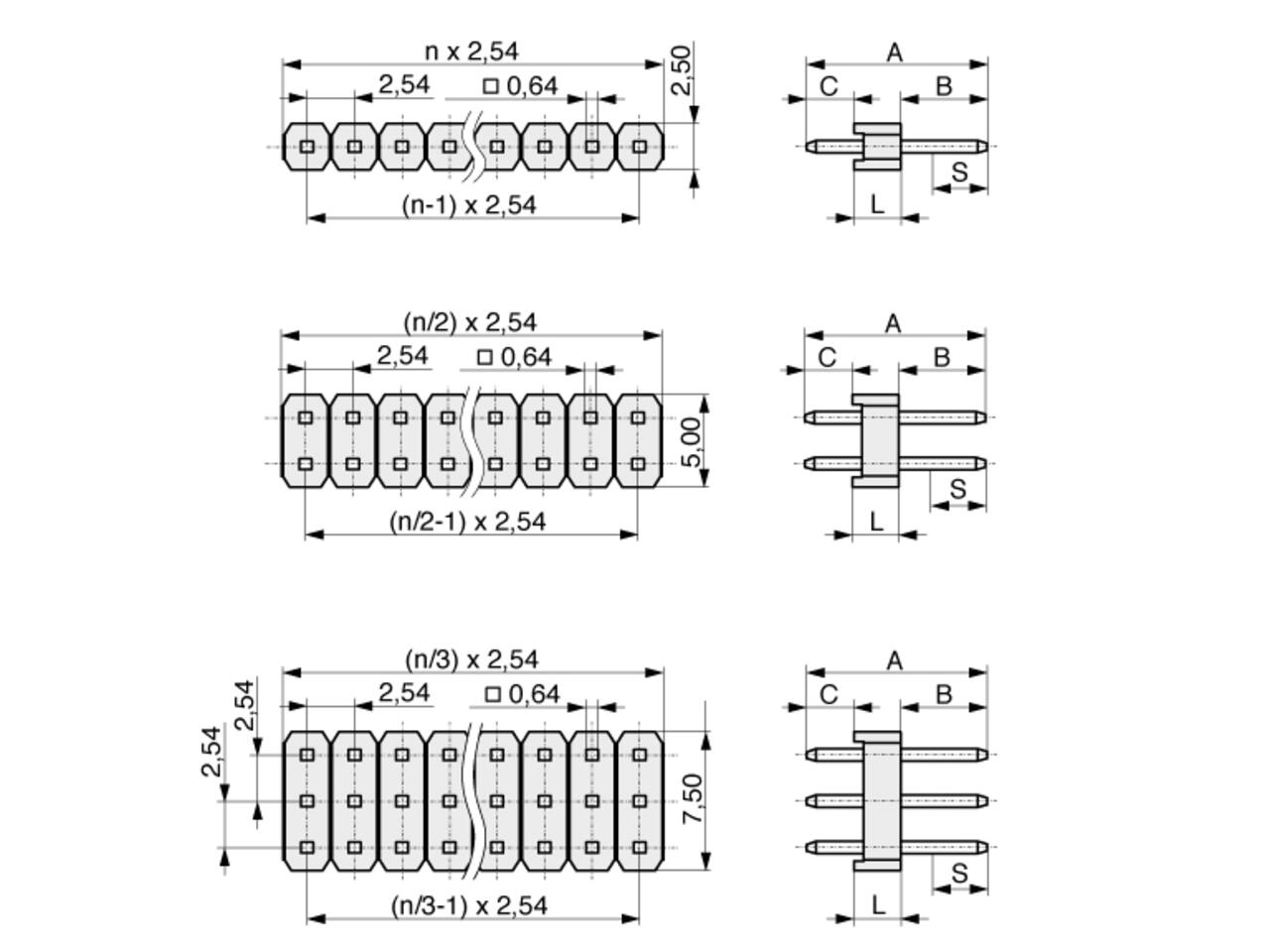

| Quantité | Réf. | Désignation | Stock | longueur totale A | longueur de plug-in B | longueur de soudure C | isolant L | disponible en exécution | UV | Unité |
|---|---|---|---|---|---|---|---|---|---|---|
|
|
087-x-xxx-0-x-XS0-1260 | Connecteur mâle THT pas 2.54 mm - Série 087 |
|
12.6mm | 6.8mm | 3.3mm | 2.5mm | 1-reihig / 2-reihig / 3-reihig | 1 | pcs |
|
|
087-x-xxx-0-x-XS0-1080 | Connecteur mâle THT pas 2.54 mm - Série 087 |
|
10.8mm | 5.8mm | 2.5mm | 2.5mm | 1-reihig / 2-reihig / 3-reihig | 1 | pcs |
|
|
087-x-xxx-0-x-XS0-1130 | Connecteur mâle THT pas 2.54 mm - Série 087 |
|
11.3mm | 5.5mm | 3.3mm | 2.5mm | 1-reihig / 2-reihig / 3-reihig | 1 | pcs |
|
|
087-x-xxx-0-x-XS0-1110 | Connecteur mâle THT pas 2.54 mm - Série 087 |
|
11.1mm | 6.3mm | 3.3mm | 1.5mm | 1-reihig / 2-reihig | 1 | pcs |
|
|
087-x-xxx-0-x-XS0-1020 | Connecteur mâle THT pas 2.54 mm - Série 087 |
|
10.2mm | 5.2mm | 2.5mm | 2.5mm | 1-reihig / 2-reihig / 3-reihig | 1 | pcs |
|
|
087-x-xxx-0-x-XS0-1060 | Connecteur mâle THT pas 2.54 mm - Série 087 |
|
10.6mm | 6.6mm | 2.5mm | 1.5mm | 1-reihig / 2-reihig | 1 | pcs |
|
|
087-x-xxx-0-x-XS0-1000 | Connecteur mâle THT pas 2.54 mm - Série 087 |
|
10mm | 6mm | 2.5mm | 1.5mm | 1-reihig / 2-reihig | 1 | pcs |
|
|
087-x-xxx-0-x-XS0-1380 | Connecteur mâle THT pas 2.54 mm - Série 088 |
|
13.8mm | 9mm | 3.3mm | 1.5mm | 1-reihig / 2-reihig | 1 | pcs |
|
|
087-x-xxx-0-x-XS0-1390 | Connecteur mâle THT pas 2.54 mm - Série 089 |
|
13.9mm | 8.2mm | 3.3mm | 2.5mm | 1-reihig / 2-reihig / 3-reihig | 1 | pcs |
|
|
087-x-xxx-0-x-XS0-1430 | Connecteur mâle THT pas 2.54 mm - Série 090 |
|
14.3mm | 9.5mm | 3.3mm | 1.5mm | 1-reihig / 2-reihig | 1 | pcs |
|
|
087-x-xxx-0-x-XS0-1460 | Connecteur mâle THT pas 2.54 mm - Série 091 |
|
14.6mm | 9.8mm | 3.3mm | 1.5mm | 1-reihig / 2-reihig | 1 | pcs |
|
|
087-x-xxx-0-x-XS0-1470 | Connecteur mâle THT pas 2.54 mm - Série 092 |
|
14.7mm | 9mm | 3.3mm | 2.5mm | 1-reihig / 2-reihig / 3-reihig | 1 | pcs |
|
|
087-x-xxx-0-x-XS0-1650 | Connecteur mâle THT pas 2.54 mm - Série 093 |
|
16.5mm | 10.7mm | 3.3mm | 2.5mm | 1-reihig / 2-reihig / 3-reihig | 1 | pcs |
|
|
087-x-xxx-0-x-XS0-1680 | Connecteur mâle THT pas 2.54 mm - Série 094 |
|
16.8mm | 12mm | 3.3mm | 1.5mm | 1-reihig / 2-reihig | 1 | pcs |
|
|
087-x-xxx-0-x-XS0-1770 | Connecteur mâle THT pas 2.54 mm - Série 095 |
|
17.7mm | 12.1mm | 3.3mm | 2.5mm | 1-reihig / 2-reihig / 3-reihig | 1 | pcs |
|
|
087-x-xxx-0-x-XS0-1960 | Connecteur mâle THT pas 2.54 mm - Série 096 |
|
19.6mm | 14.8mm | 3.3mm | 1.5mm | 1-reihig / 2-reihig | 1 | pcs |
|
|
087-x-xxx-0-x-XS0-1980 | Connecteur mâle THT pas 2.54 mm - Série 097 |
|
19.8mm | 14mm | 3.3mm | 2.5mm | 1-reihig / 2-reihig / 3-reihig | 1 | pcs |
|
|
087-x-xxx-0-x-XS0-2140 | Connecteur mâle THT pas 2.54 mm - Série 098 |
|
21.4mm | 16.6mm | 3.3mm | 1.5mm | 1-reihig / 2-reihig | 1 | pcs |
|
|
087-x-xxx-0-x-XS0-2160 | Connecteur mâle THT pas 2.54 mm - Série 099 |
|
21.6mm | 15.8mm | 3.3mm | 2.5mm | 1-reihig / 2-reihig / 3-reihig | 1 | pcs |
|
|
087-x-xxx-0-x-XS0-2260 | Connecteur mâle THT pas 2.54 mm - Série 100 |
|
22.6mm | 17.8mm | 3.3mm | 1.5mm | 1-reihig / 2-reihig | 1 | pcs |
|
|
087-x-xxx-0-x-XS0-2280 | Connecteur mâle THT pas 2.54 mm - Série 101 |
|
22.8mm | 17mm | 3.3mm | 2.5mm | 1-reihig / 2-reihig / 3-reihig | 1 | pcs |
|
|
087-x-xxx-0-x-XS0-2470 | Connecteur mâle THT pas 2.54 mm - Série 102 |
|
24.7mm | 19.8mm | 3.3mm | 1.5mm | 1-reihig / 2-reihig | 1 | pcs |
|
|
087-x-xxx-0-x-XS0-2490 | Connecteur mâle THT pas 2.54 mm - Série 103 |
|
24.9mm | 19.1mm | 3.3mm | 2.5mm | 1-reihig / 2-reihig / 3-reihig | 1 | pcs |
