Caractéristiques du produit

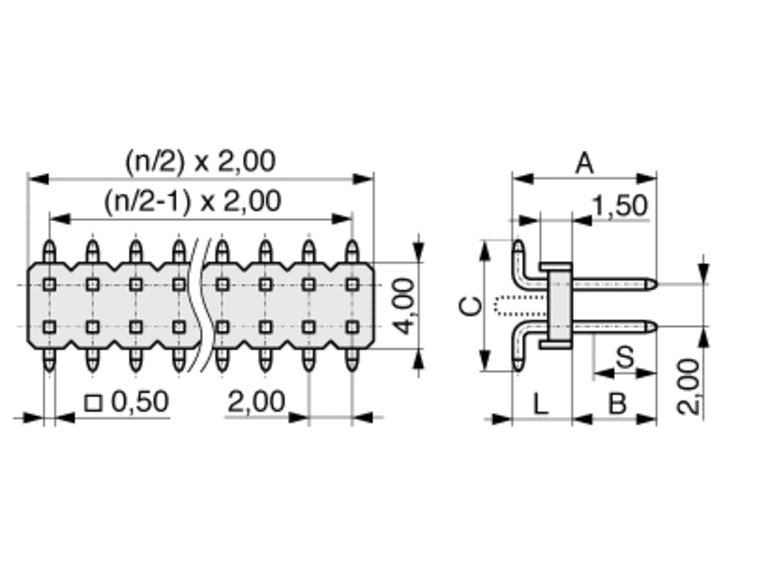

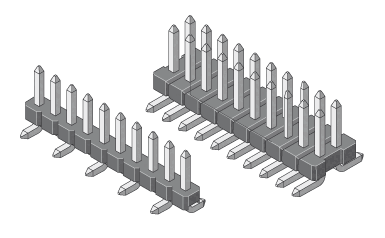

Barreaux de broches pour montage SMD vertical avec contacts Gull Wing et broches carrées de 0,50 mm au pas de 2,00 mm. Les contacts Gull Wing offrent une résistance mécanique maximale et un test facile. Versions de connecteurs personnalisés possibles.
– Surface de contact : disponible en x=T= Sn / x=F= Au / x=S= Au sélectif
– Nombre maximal de pôles : 1 rangée 003-040 pôles, 2 rangées 004-050 pôles
– Versions : vertical, 1 rangée, 2 rangées
– Livrable avec ou sans capuchons de montage
– Versions 2 rangées avec ou sans broches de position
– Emballages en tubes ou en bandes et bobines disponibles
*** Veuillez remplacer les espaces réservés “x ou y” par l’indication correspondante pour la version souhaitée lors d’une demande ou commande. Les possibilités se trouvent dans la fiche technique (PDF) dans TELECHARGEMENTS. Merci ***
*** Délai de livraison pour tous les nombres de pôles sur demande ***
Caractéristiques techniques et téléchargements
- matériau de contact
- alliage de cuivre
- alignement à PCB
- Vertikal
- connexion PCB
- SMD
- matériau d'isolation
- Hochtemperaturfestes Thermoplast UL94V-0
- Tension nominale
- 150 VRMS / VDC / Luft- und Kriechstrecken beachten
- marque
- MPE-Garry
- Downloads
- 152_datasheet.pdf
Filtre
| Quantité | Réf. | Désignation | Stock | connecteur / broche | pas | nombre de pol | Abstand D (E) | Traitement de surface | Variante des Sockels | Kontakttyp | longueur totale A | longueur de plug-in B | longueur de soudure C | température de fonctionnement | Sockellayout | Courant nominal | rigidité diélectrique | Température d'application | isolant L | disponible en exécution | UV | Unité |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
015-2-028-6-H1STF-LT0 | MP-SMD-G 28.6 STGU |
|
IC Sockel | 2.54 mm | 28 | 15.24mm | Sn (tin plating) | Präzisions-SMD-Sockel mit Mittelsteg | SMD Gull Wing | 35.5mm | 17.7mm | 10.6mm | -55°C bis + 125°C | DIL (Dual-in-line) | 3A | 1'000 VRMS für 1 Minute | kA | kA | kA | 14 | pcs |
|
|
152-3-xxx-x-x-Xxx-0677 | Connecteur mâle SMT pas 2,00 mm - série 152 |
|
Stiftleiste | 2.00 mm | kA | kA | kA | kA | kA | 6.77mm | 4mm | 6mm | -40°C bis +105°C | kA | 1.5A | 500 VRMS für 1 Minute | 260°C für 10 Sekunden | 2.77mm | 2 rangées | 1 | pcs |
|
|
152-3-xxx-x-x-Xxx-0657 | Connecteur mâle SMT pas 2,00 mm - série 152 |
|
Stiftleiste | 2.00 mm | kA | kA | kA | kA | kA | 6.57mm | 3.8mm | 6mm | -40°C bis +105°C | kA | 1.5A | 500 VRMS für 1 Minute | 260°C für 10 Sekunden | 2.77mm | 2 rangées | 1 | pcs |
|
|
152-3-xxx-x-x-Xxx-0635 | Connecteur mâle SMT pas 2,00 mm - série 152 |
|
Stiftleiste | 2.00 mm | kA | kA | kA | kA | kA | 6.35mm | 4mm | 6.34mm | -40°C bis +105°C | kA | 1.5A | 500 VRMS für 1 Minute | 260°C für 10 Sekunden | 2.35mm | 2 rangées | 1 | pcs |
|
|
152-3-xxx-x-x-Xxx-0620 | Connecteur mâle SMT pas 2,00 mm - série 152 |
|
Stiftleiste | 2.00 mm | kA | kA | kA | kA | kA | 6.2mm | 4mm | 6.7mm | -40°C bis +105°C | kA | 1.5A | 500 VRMS für 1 Minute | 260°C für 10 Sekunden | 2.2mm | 2 rangées | 1 | pcs |
|
|
152-3-xxx-x-x-Xxx-0580 | Connecteur mâle SMT pas 2,00 mm - série 152 |
|
Stiftleiste | 2.00 mm | kA | kA | kA | kA | kA | 5.8mm | 3.5mm | 7.44mm | -40°C bis +105°C | kA | 1.5A | 500 VRMS für 1 Minute | 260°C für 10 Sekunden | 2.3mm | 2 rangées | 1 | pcs |
|
|
152-3-xxx-x-x-Xxx-0550 | Connecteur mâle SMT pas 2,00 mm - série 152 |
|
Stiftleiste | 2.00 mm | kA | kA | kA | kA | kA | 5.5mm | 3.4mm | 7.96mm | -40°C bis +105°C | kA | 1.5A | 500 VRMS für 1 Minute | 260°C für 10 Sekunden | 2.1mm | 2 rangées | 1 | pcs |
|
|
152-x-xxx-x-x-Xxx-1242 | Connecteur mâle SMT pas 2,00 mm - série 152 |
|
Stiftleiste | 2.00 mm | kA | kA | kA | kA | kA | 12.42mm | 10.22mm | 4.8mm | -40°C bis +105°C | kA | 1.5A | 500 VRMS für 1 Minute | 260°C für 10 Sekunden | 2.2mm | 1 rangée | 1 | pcs |
|
|
152-x-xxx-x-x-Xxx-0685 | Connecteur mâle SMT pas 2,00 mm - série 152 |
|
Stiftleiste | 2.00 mm | kA | kA | kA | kA | kA | 6.85mm | 4mm | 3.35mm | -40°C bis +105°C | kA | 1.5A | 500 VRMS für 1 Minute | 260°C für 10 Sekunden | 2.85mm | 1 rangée | 1 | pcs |
|
|
152-x-xxx-x-x-Xxx-0677 | Connecteur mâle SMT pas 2,00 mm - série 152 |
|
Stiftleiste | 2.00 mm | kA | kA | kA | kA | kA | 6.77mm | 4mm | 4.5mm | -40°C bis +105°C | kA | 1.5A | 500 VRMS für 1 Minute | 260°C für 10 Sekunden | 2.77mm | 1 rangée | 1 | pcs |
|
|
152-x-xxx-x-x-Xxx-0610 | Connecteur mâle SMT pas 2,00 mm - série 152 |
|
Stiftleiste | 2.00 mm | kA | kA | kA | kA | kA | 6.1mm | 4mm | 4.8mm | -40°C bis +105°C | kA | 1.5A | 500 VRMS für 1 Minute | 260°C für 10 Sekunden | 2.1mm | 1 rangée | 1 | pcs |
|
|
152-x-xxx-x-x-Xxx-0600 | Connecteur mâle SMT pas 2,00 mm - série 152 |
|
Stiftleiste | 2.00 mm | kA | kA | kA | kA | kA | 6mm | 3.9mm | 5.74mm | -40°C bis +105°C | kA | 1.5A | 500 VRMS für 1 Minute | 260°C für 10 Sekunden | 2.1mm | 1 rangée | 1 | pcs |
