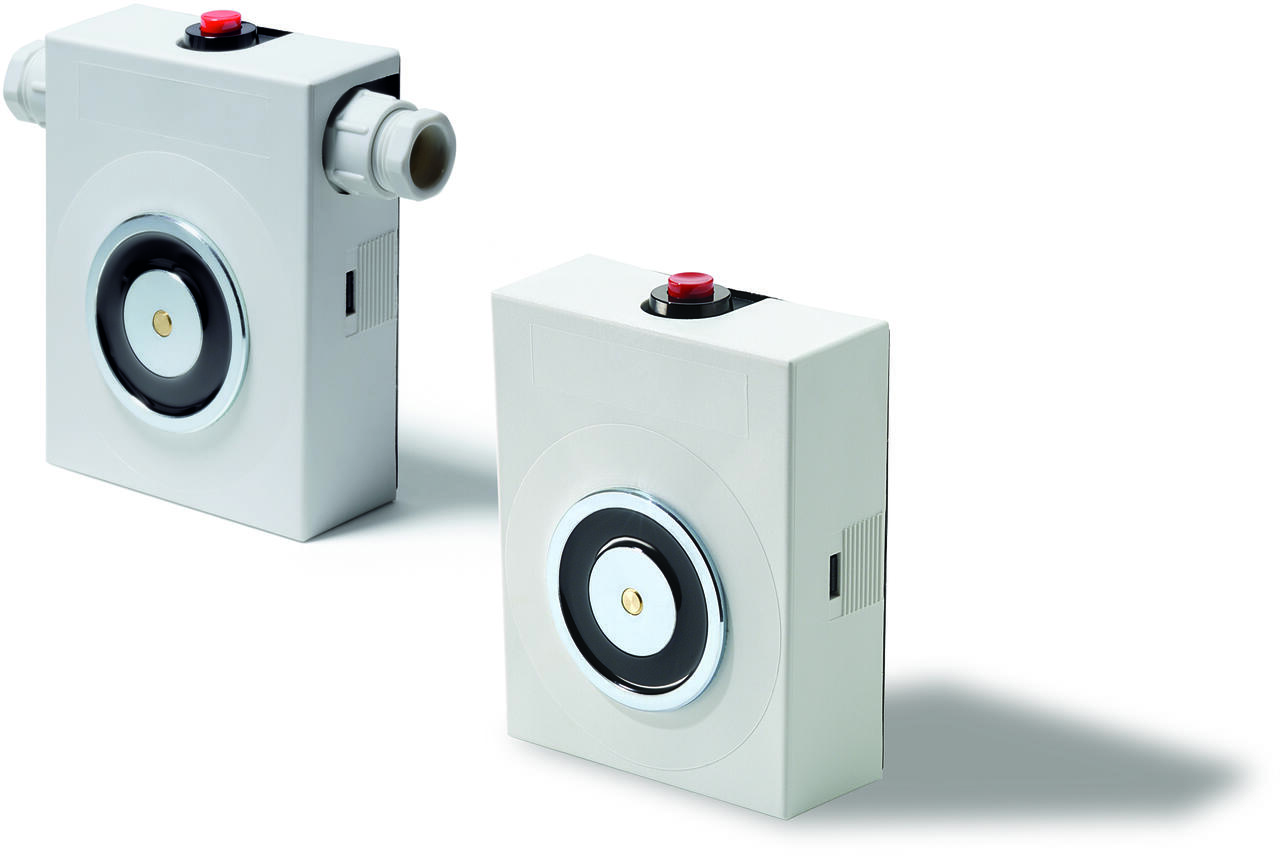

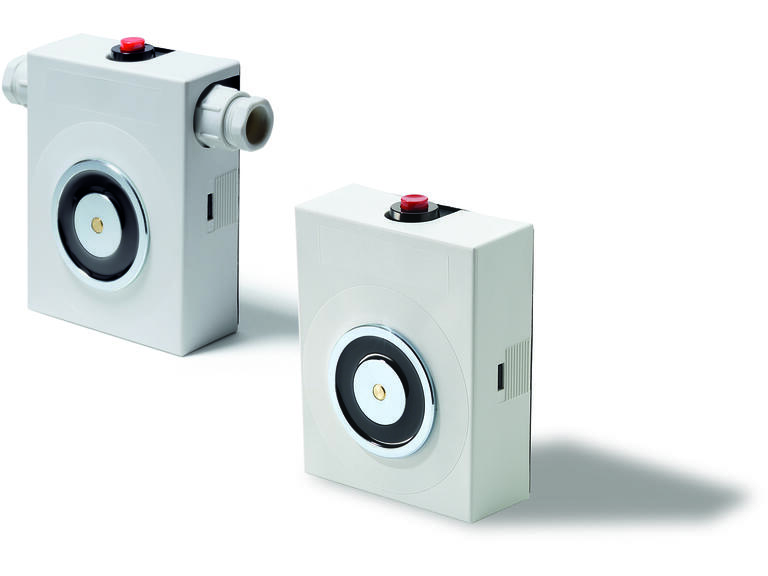

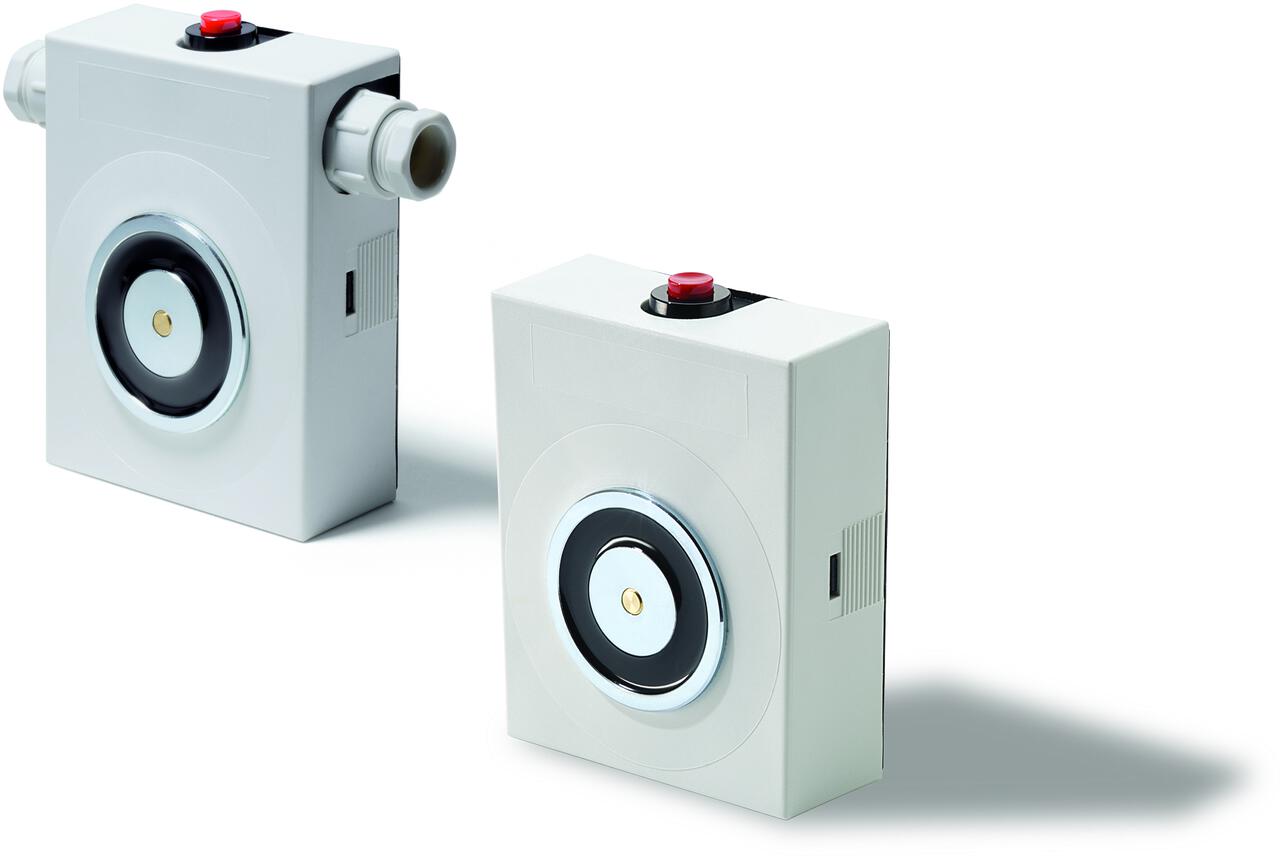

HAHN Gleichstrom-Türhaftmagnete CQLINE der Kendrion

Gleichstrom-Türhaftmagnete der HAHN CQLINE werden vorwiegend als Feststellvorrichtungen an Brandschutzabschlüssen (Brandschutz-Flügeltüren, Rolltore, Brandschutzklappen mit Selbstschließ-Einrichtungen) eingesetzt. Sie halten diese in geöffnetem Zustand fest. Gesteuert durch eine Brandmelde- bzw. Rauchschutzzentrale geben sie die Abschlüsse, bei Brandgefahr, durch Unterbrechen der Stromzufuhr frei. Die Tür bzw. Abschlüsse werden mittels eines Türschliessers automatisch geschlossen. Somit soll eine Ausdehnung von Feuer und Rauch auf das gesamte Gebäude verhindert werden.

Der Haftmagnet wird an der Wand, dem Boden oder der Decke hinter der Tür montiert. Durch die existierende Typenvielfalt kann nahezu jedes Anforderungsprofil abgedeckt werden. Als Gegenstück dient eine Ankerplatte, welche an der Tür montiert wird. Hier stehen Standardausführungen, flexible Winkeleinstellungen sowie
federgedämpfte Ausführungen (für schwere Türen) zur Verfügung.

Kendrion fertigt Türhaftmagnete seit Ende der 60er Jahre und gilt als Mitbegründer dieser Form von Feststellvorrichtungen. Über die Jahre wurde durch permanente Innovation in Design und Technik eine Führungsposition geschaffen. Kendrion steht für Qualität, Effizienz und Anwenderfreundlichkeit. Qualität im Brandschutz kann Leben retten und gilt als primäre Anforderung der Installation. Unsere Türhaftmagnete sind, je nach Linie, vom VdS in Köln, gemäss den Bestimmungen des Deutschen Institutes für Bautechnik, güteüberwacht, bzw. entsprechend der europäischen Richtlinie nach EN1155 und EN14637 geprüft.

Neben der klassischen Anwendung sind Türhaltemagnete, ebenso als Feststelleinrichtungen für Standard-, Haus oder Geschäftstüren einsetzbar, eben überall dort, wo eine Tür als Durchgang sicher offengehalten werden muss.

Gleichstrom-Türhaftmagnete, Baureihe HAHN CQSAFE

Die Typen dieser Baureihe sind generell mit Giessharz vakuumvergossen und weisen vom Grundgerät die Schutzart IP65 auf. Die Magnete sind, nach jeweiliger VdS-Nr., güteüberwacht und unterliegen diesbezüglich einer zweimal jährlichen Probenahme durch den VdS. Des Weiteren sind die Baugrössen, den europäischen Vorgaben entsprechend, nach EN14637 und EN1155 geprüft. Die einzelnen Arbeitsschritte unterliegen dabei einem überwachten und qualitätsorientierten Fertigungsprozess.

Alle Ausführungen sind mit Verpolschutz, d.h. zwei eingebauten Dioden (Freilauf- und Funkenlöschdiode) ausgerüstet.

Diese Ausführung eignet sich für die Montage an der Wand. Durch den verwendeten Kunststoff, PA6 mit 30% Glasfaseranteil, wird eine hohe Stabilität gewährleistet. Ein Unterbrechertaster ist integriert. Der elektrische Anschluss ist wahlweise von der Rückseite möglich oder durch robuste Kabelverschraubungen, welche eine nachträgliche Installation erlauben.

Ausführung GT...R061 = Geschlossenes Gehäuse; Anschluss Rückseite
Ausführung GT...R062 = Zwei Kabelverschraubungen PG9

Technische Daten

Betriebsspannung
24 V
Bauform
eckig
Mit Ankerplatte
Nein
Wandmontage
Ja
Werkstoff des Gehäuses
Kunststoff
Breite
85 mm
Einschaltdauer ED
100 %
Marke
Kendrion (Donaueschingen/Engelswies) GmbH
Menge Art.Nr. Bezeichnung Lager Spannungsart Montageart Haltekraft Länge Durchmesser Höhe Anschlussart VE Einheit

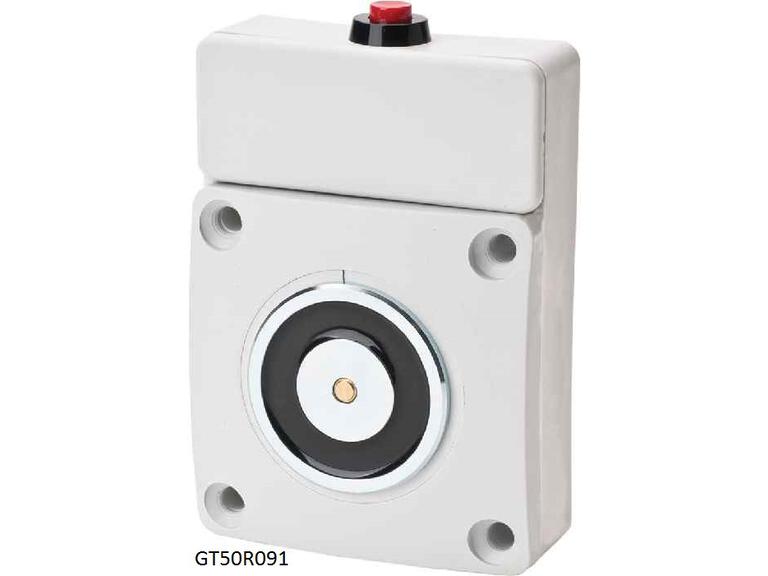

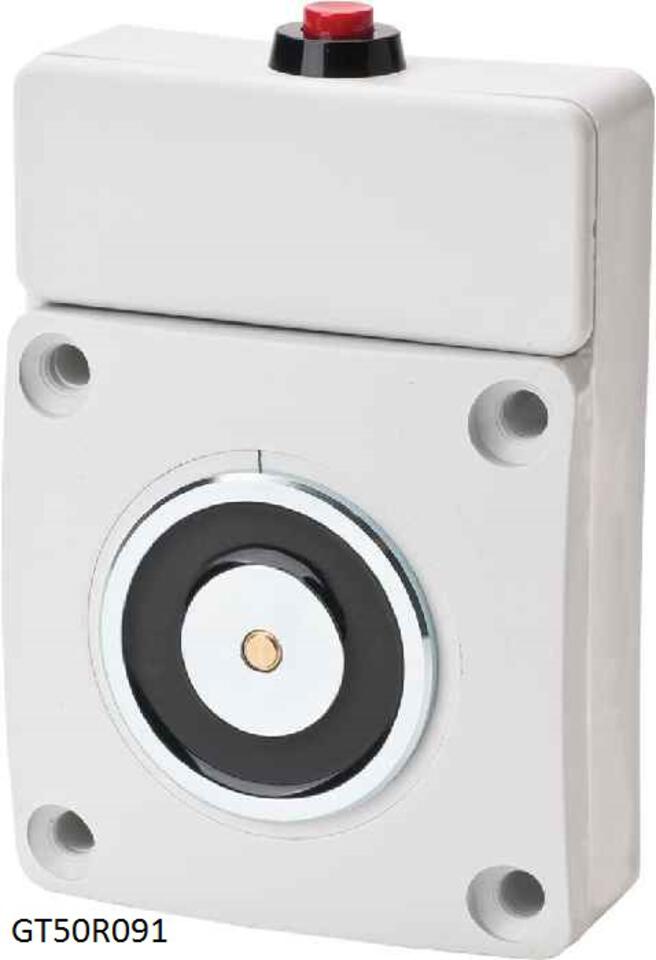

GTR050.400004 GT050R091 AC/DC kA 490 N 120 mm 50 mm 38 mm mit Anschlussklemme 1 Stk
GTR063.500061 GT63R061 DC Aufbau 700 N 105 mm 63 mm 37.5 mm mit Anschlussklemme 1 Stk
GTR070.175002 GT70R062 DC Aufbau 1372 N 105 mm 63 mm 42.5 mm PG-Kabelverschraubung 1 Stk
GTR063.500062 GT63R062 DC Aufbau 700 N 105 mm 63 mm 37.5 mm PG-Kabelverschraubung 1 Stk
GTR050.228503 GT50R061 DC Aufbau 490 N 105 mm 50 mm 37.5 mm mit Anschlussklemme 1 Stk
GTR050.252505 GT50R062 DC Aufbau 490 N 105 mm 50 mm 37.5 mm PG-Kabelverschraubung 1 Stk

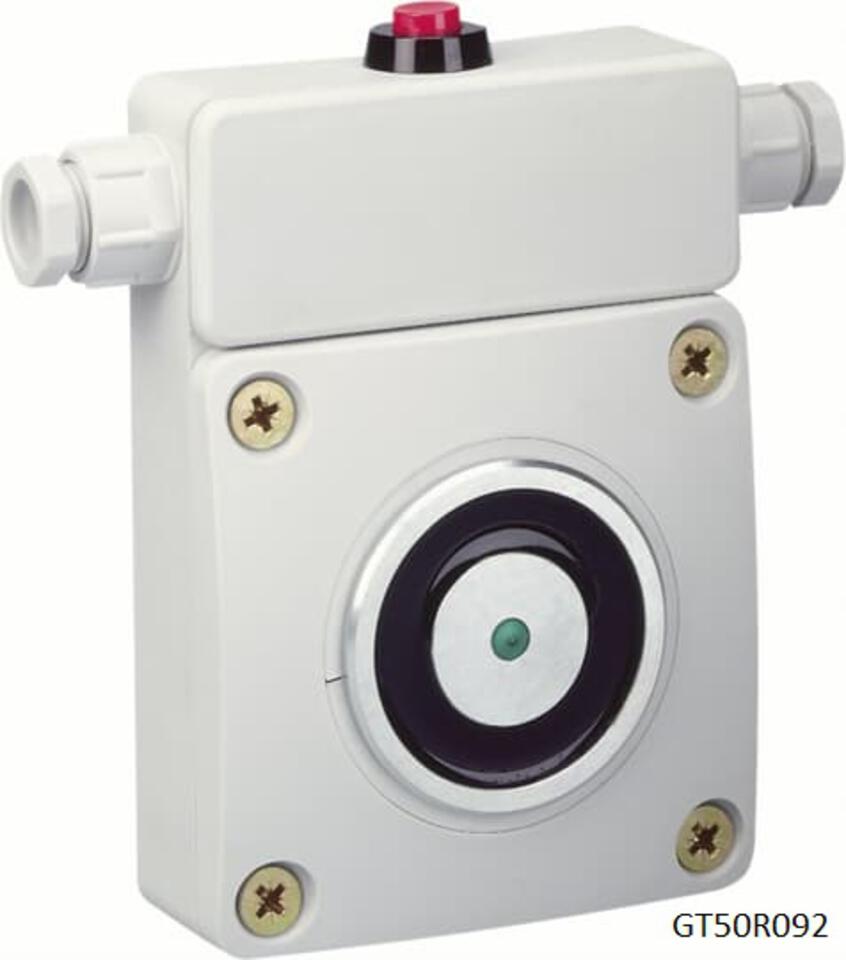

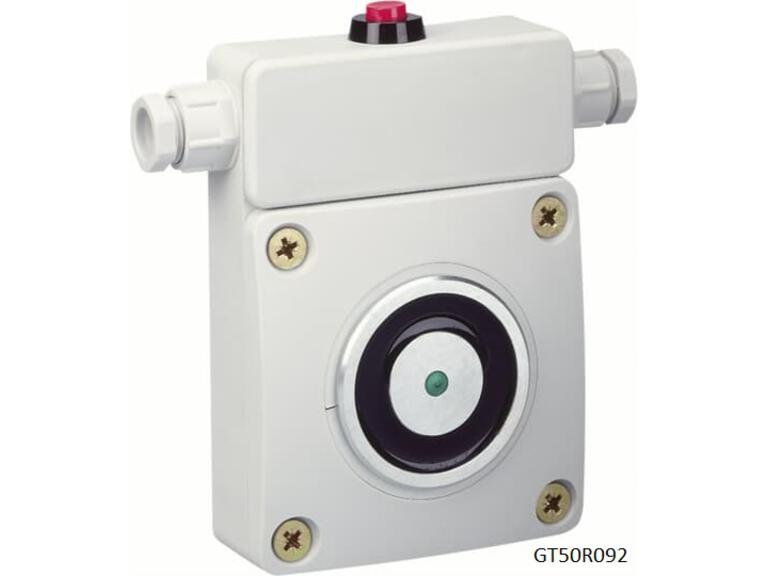

GTR050.425006 GT050R092 DC Aufbau 490 N 120 mm 50 mm 38 mm PG-Kabelverschraubung 1 Stk
GTR070.150003 GT70R061 DC Aufbau 1372 N 105 mm 63 mm 42.5 mm mit Anschlussklemme 1 Stk
