Ankerplatten - Standard

Eigenschaften

Zubehör zu Gleichstrom-Türhaftmagnete der Kendrion

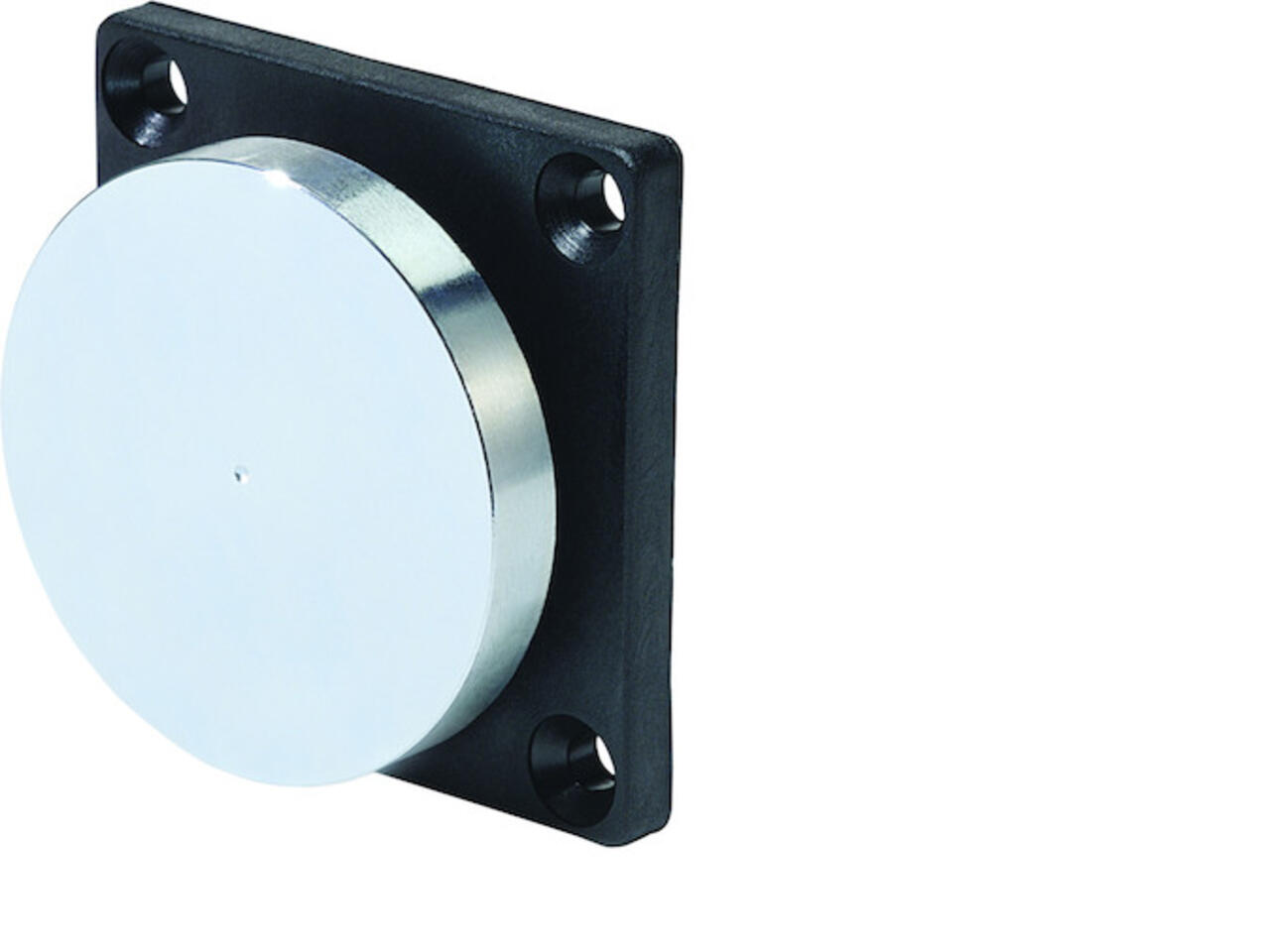

Anker-Standard

Die Ankerplatte, montiert an der Tür, verbindet den Haftmagneten elektromagnetisch mit der Tür. Die Platte ist auf der Anschraubplatte flexibel montiert und gleicht so einen eventuell schrägen Anschlagwinkel aus (max. 5°).

Die Ankerplatte ist je nach Grösse des Türhaftmagneten zu wählen. Um die Installation zu erleichtern ist die Platte im Durchmesser grösser als der Magnet. Die Haftfläche ist geschliffen und nachträglich gegen Korrosion mittels einer Zinkauflage geschützt. (EX-Ausführung, chemisch vernickelt)

Technische Daten

Bauform
rund
Werkstoff des Gehäuses
Stahl
Marke
Kendrion (Donaueschingen/Engelswies) GmbH
Menge Art.Nr. Bezeichnung Lager Explosionsgeschützt Länge Breite Durchmesser Höhe VE Einheit
GTX050.001001 GT50R105-200 Ja 55 mm 55 mm 55 mm 18 mm 1 Stk
GTX070.001001 GT70R105-200 Ja 75 mm 75 mm 75 mm 26 mm 1 Stk
GTX042.000001 GT42R005 Nein 55 mm 55 mm 45 mm 18 mm 1 Stk
GTX050.000101 GT50R005 Nein 55 mm 55 mm 55 mm 18 mm 1 Stk
GTX070.000001 GT70R005 Nein 75 mm 75 mm 75 mm 26 mm 1 Stk
GTX063.000001 GT63R005 Nein 75 mm 75 mm 65 mm 23 mm 1 Stk
Änderungen vorbehalten
