Türhaftmagnete - Abstandsrohr Wandmontage
Eigenschaften
HAHN Gleichstrom-Türhaftmagnete CQLINE der Kendrion
Gleichstrom-Türhaftmagnete der HAHN CQLINE werden vorwiegend als Feststellvorrichtungen an Brandschutzabschlüssen (Brandschutz-Flügeltüren, Rolltore, Brandschutzklappen mit Selbstschließ-Einrichtungen) eingesetzt. Sie halten diese in geöffnetem Zustand fest. Gesteuert durch eine Brandmelde- bzw. Rauchschutzzentrale geben sie die Abschlüsse, bei Brandgefahr, durch Unterbrechen der Stromzufuhr frei. Die Tür bzw. Abschlüsse werden mittels eines Türschliessers automatisch geschlossen. Somit soll eine Ausdehnung von Feuer und Rauch auf das gesamte Gebäude verhindert werden.
Der Haftmagnet wird an der Wand, dem Boden oder der Decke hinter der Tür montiert. Durch die existierende Typenvielfalt kann nahezu jedes Anforderungsprofil abgedeckt werden. Als Gegenstück dient eine Ankerplatte, welche an der Tür montiert wird. Hier stehen Standardausführungen, flexible Winkeleinstellungen sowie
federgedämpfte Ausführungen (für schwere Türen) zur Verfügung.
Kendrion fertigt Türhaftmagnete seit Ende der 60er Jahre und gilt als Mitbegründer dieser Form von Feststellvorrichtungen. Über die Jahre wurde durch permanente Innovation in Design und Technik eine Führungsposition geschaffen. Kendrion steht für Qualität, Effizienz und Anwenderfreundlichkeit. Qualität im Brandschutz kann Leben retten und gilt als primäre Anforderung der Installation. Unsere Türhaftmagnete sind, je nach Linie, vom VdS in Köln, gemäss den Bestimmungen des Deutschen Institutes für Bautechnik, güteüberwacht, bzw. entsprechend der europäischen Richtlinie nach EN1155 und EN14637 geprüft.
Neben der klassischen Anwendung sind Türhaltemagnete, ebenso als Feststelleinrichtungen für Standard-, Haus oder Geschäftstüren einsetzbar, eben überall dort, wo eine Tür als Durchgang sicher offengehalten werden muss.
Gleichstrom-Türhaftmagnete, Baureihe HAHN CQSAFE
Die Typen dieser Baureihe sind generell mit Giessharz vakuumvergossen und weisen vom Grundgerät die Schutzart IP65 auf. Die Magnete sind, nach jeweiliger VdS-Nr., güteüberwacht und unterliegen diesbezüglich einer zweimal jährlichen Probenahme durch den VdS. Des Weiteren sind die Baugrössen, den europäischen Vorgaben entsprechend, nach EN14637 und EN1155 geprüft. Die einzelnen Arbeitsschritte unterliegen dabei einem überwachten und qualitätsorientierten Fertigungsprozess.
Alle Ausführungen sind mit Verpolschutz, d.h. zwei eingebauten Dioden (Freilauf- und Funkenlöschdiode) ausgerüstet.

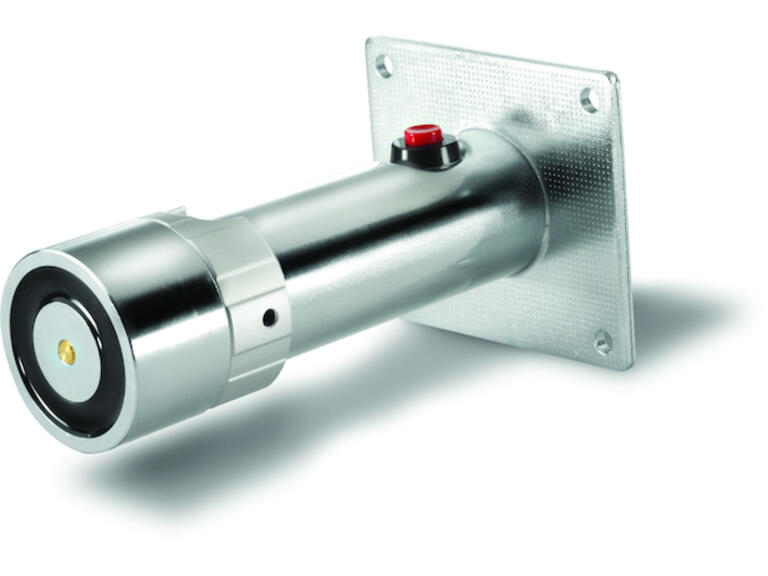

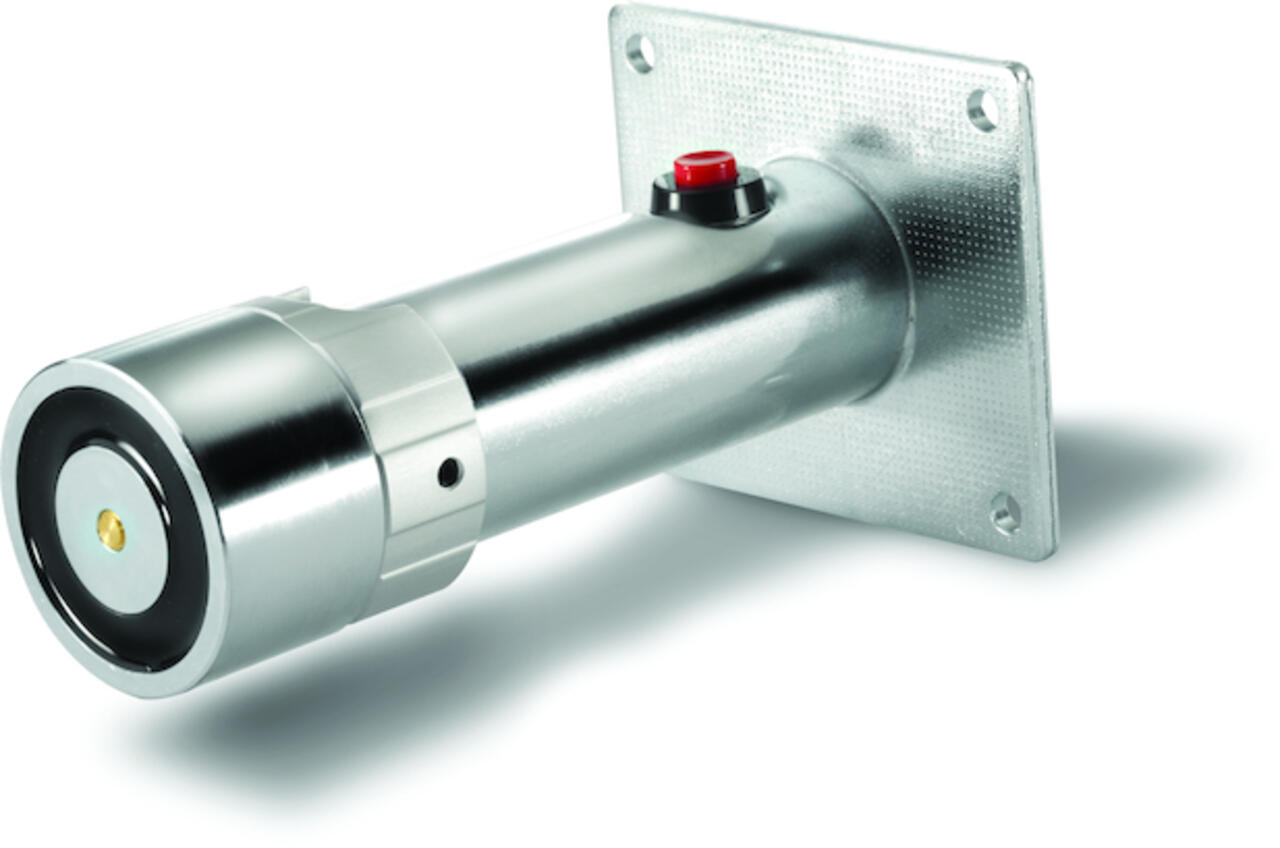

Diese Ausführung wurde ausschliesslich für die Wandmontage konstruiert. Durch das umfangreiche Programm können Abstände von 65 mm bis 450 mm realisiert werden. Bei den Magnetdurchmessern 63 mm und 70 mm ist das Abstandsrohr auch für schwere Türen geeignet!
Technische Daten
- Betriebsspannung
- 24 V
- Spannungsart
- DC
- Bauform
- rund
- Montageart
- Aufbau
- Wandmontage
- Ja
- Bodenmontage möglich
- Nein
- Deckenmontage
- Nein
- Werkstoff des Gehäuses
- Aluminium
- Anschlussart
- mit freien Litzen
- Einschaltdauer ED
- 100 %
- Marke
- Kendrion (Donaueschingen/Engelswies) GmbH
| Art.Nr. | Kurzbezeichnung |
|---|---|
| GTX063.000210 | Ankerplatte mit Teleskop, gedämpfter Federweg ca. 20mm, 75x75x81mm, Ø Platte: 65mm, GT63R007 |
| GTX063.000101 | Ankerplatte mit Winkeleinstellung 2x60°, 75x75x55mm, Ø 65mm, GT63R006 |
| GTX063.000001 | Ankerplatte Standard, 75x75x23mm, Ø 65mm, GT63R005 |
| GTX063.000001.200 | Ankerplatte, Durchmesser: Ø 65 x 10 mm, M6 |
| GTX050.000310 | Ankerplatte mit Teleskop, gedämpfter Federweg ca. 20mm, 55x55x79mm, Ø Platte: 55mm, GT50R007 |
| GTX050.000203 | Ankerplatte mit Winkeleinstellung 2x60°, 55x55x50mm, Ø 55mm, GT50R006 |
| GTX050.000101 | Ankerplatte Standard, 55x55x18mm, Ø 55mm, GT50R005 |
| GTX050.000001.200 | Ankerplatte, Durchmesser: Ø 58 x 8 mm, M5 |
| GTX070.000210 | Ankerplatte mit Teleskop, gedämpfter Federweg ca. 20mm, 75x75x84mm, Ø Platte: 75mm, GT70R007 |
| GTX070.000101 | Ankerplatte mit Winkeleinstellung 2x60°, 75x75x56mm, Ø 75mm, GT70R006 |
| GTX070.000001 | Ankerplatte Standard, 75x75x26mm, Ø 75mm, GT70R005 |
| GTX070.000001.200 | Ankerplatte, Durchmesser: Ø 72 x 11 mm, M8 |
