Ankerplatten - Anker-Winkeleinstellung

Eigenschaften

Gleichstrom-Türhaftmagnete - Allgemeines Zubehör

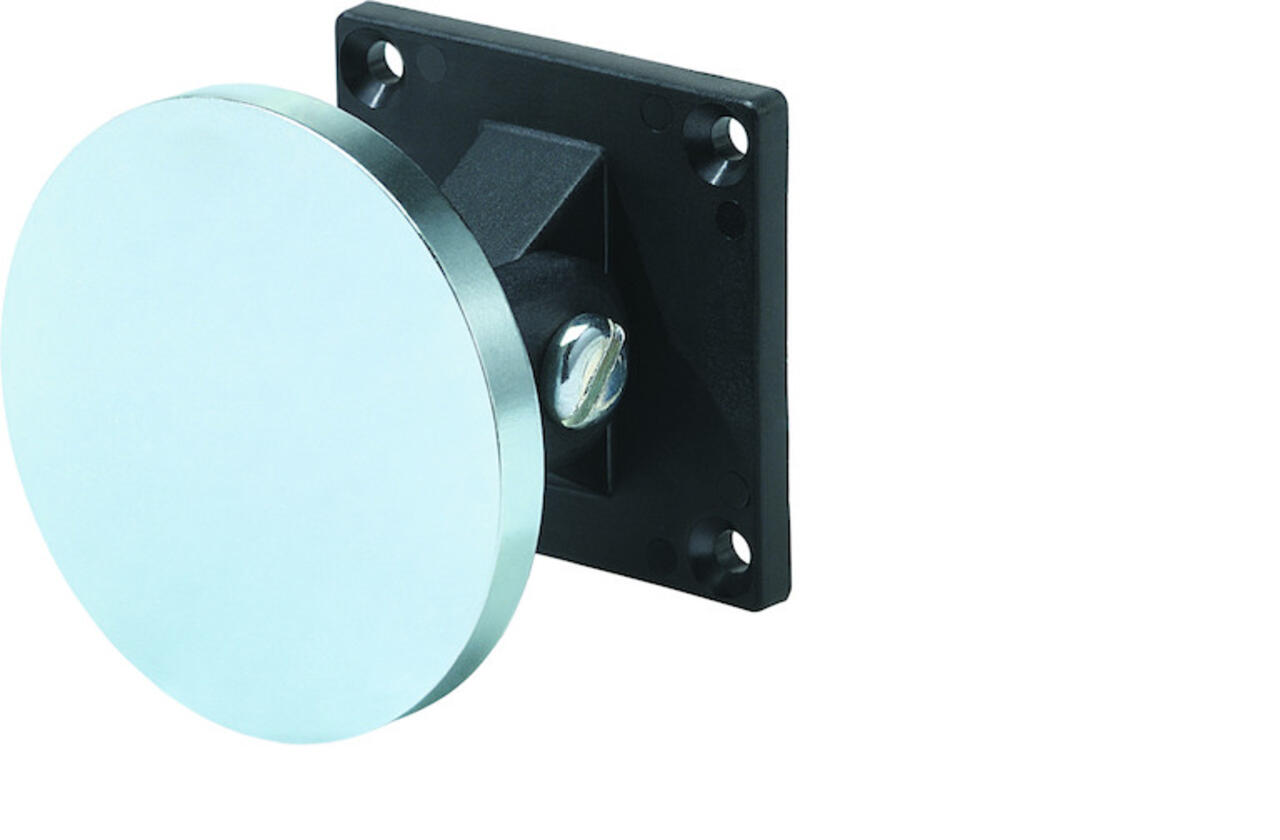

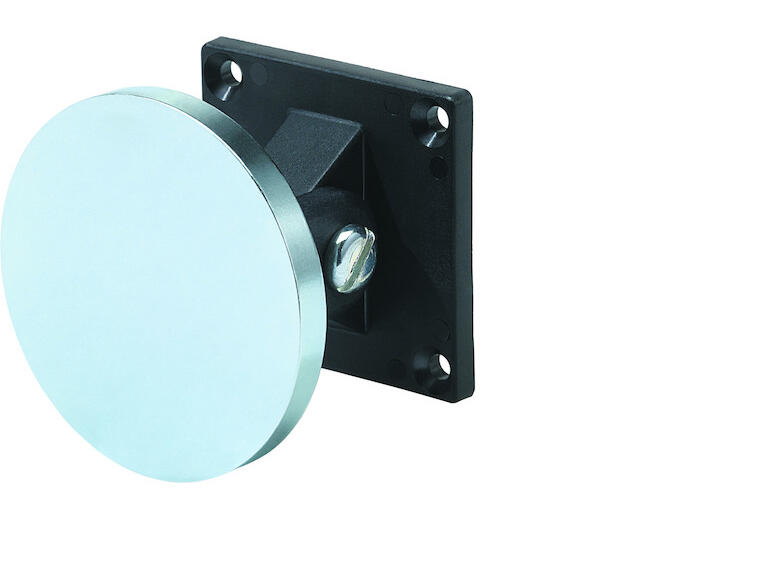

Anker-Winkeleinstellung

Diese Ausführung ist für Anwendungen konzipiert, bei denen ein Anschlagwinkel der Tür vorliegt.

Durch das Gelenk ist die Ankerplatte mit je 60° in die jeweilige Richtung einstell- und fixierbar. Die Oberfläche ist geschliffen und gegen Korrosion geschützt. (EX-Ausführung, chemisch vernickelt)

Dieser Anker ist bei der Linie CQSTANDARD im Lieferumfang standardmässig enthalten.

Technische Daten

Bauform
rund
Werkstoff des Gehäuses
Stahl
Marke
Kendrion (Donaueschingen/Engelswies) GmbH
Menge Art.Nr. Bezeichnung Lager Explosionsgeschützt Länge Breite Durchmesser Höhe VE Einheit
GTX050.001002 GT50R106-200 Ja 55 mm 55 mm 55 mm 50 mm 1 Stk
GTX070.001002 GT70R106-200 Ja 75 mm 75 mm 75 mm 26 mm 1 Stk
GTX042.000101 GT42R006 Nein 55 mm 55 mm 45 mm 50 mm 1 Stk
GTX050.000203 GT50R006 Nein 55 mm 55 mm 55 mm 50 mm 1 Stk
GTX070.000101 GT70R006 Nein 75 mm 75 mm 75 mm 56 mm 1 Stk
GTX063.000101 GT63R006 Nein 75 mm 75 mm 65 mm 55 mm 1 Stk
Änderungen vorbehalten
