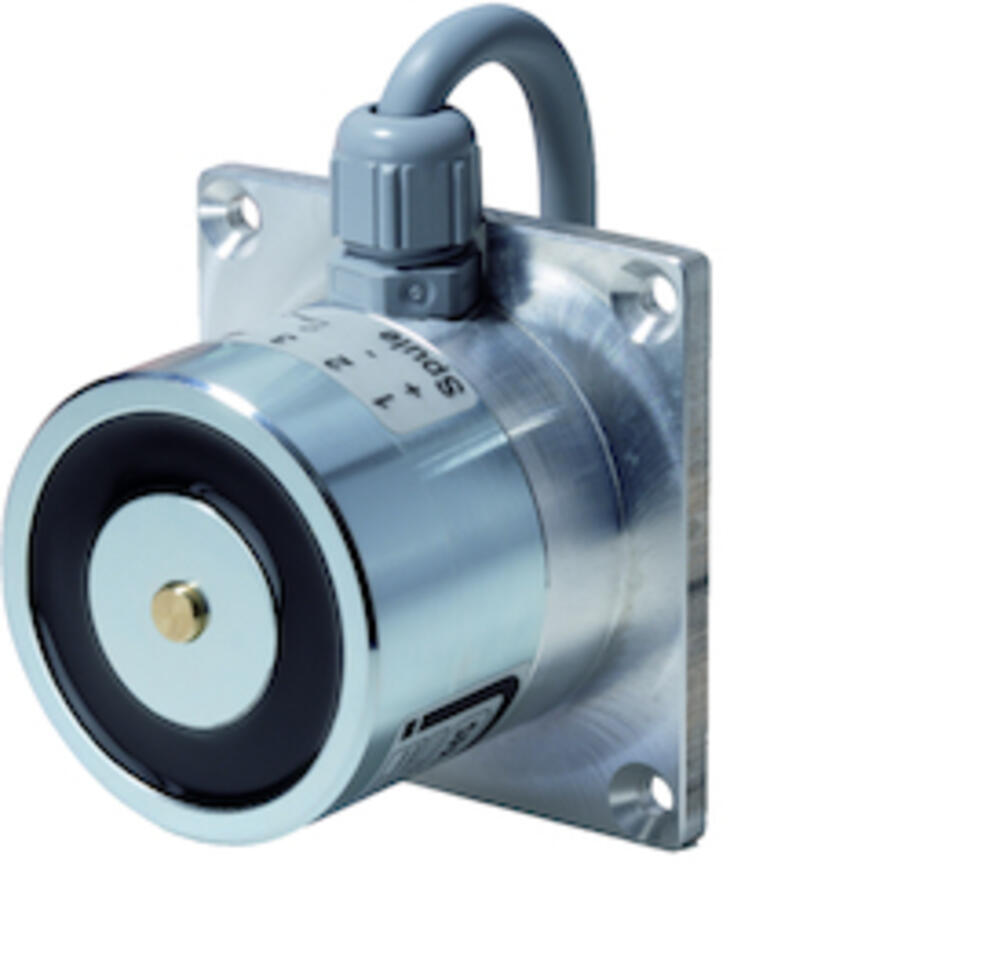

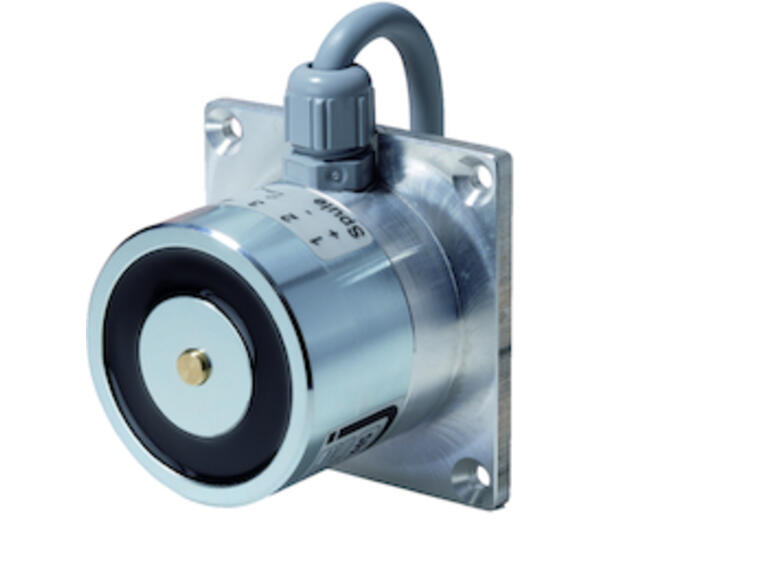

HAHN Gleichstrom-Türhaftmagnete CQLINE der Kendrion

Gleichstrom-Türhaftmagnete der HAHN CQLINE werden vorwiegend als Feststellvorrichtungen an Brandschutzabschlüssen (Brandschutz-Flügeltüren, Rolltore, Brandschutzklappen mit Selbstschließ-Einrichtungen) eingesetzt. Sie halten diese in geöffnetem Zustand fest. Gesteuert durch eine Brandmelde- bzw. Rauchschutzzentrale geben sie die Abschlüsse, bei Brandgefahr, durch Unterbrechen der Stromzufuhr frei. Die Tür bzw. Abschlüsse werden mittels eines Türschliessers automatisch geschlossen. Somit soll eine Ausdehnung von Feuer und Rauch auf das gesamte Gebäude verhindert werden.

Der Haftmagnet wird an der Wand, dem Boden oder der Decke hinter der Tür montiert. Durch die existierende Typenvielfalt kann nahezu jedes Anforderungsprofil abgedeckt werden. Als Gegenstück dient eine Ankerplatte, welche an der Tür montiert wird. Hier stehen Standardausführungen, flexible Winkeleinstellungen sowie
federgedämpfte Ausführungen (für schwere Türen) zur Verfügung.

Kendrion fertigt Türhaftmagnete seit Ende der 60er Jahre und gilt als Mitbegründer dieser Form von Feststellvorrichtungen. Über die Jahre wurde durch permanente Innovation in Design und Technik eine Führungsposition geschaffen. Kendrion steht für Qualität, Effizienz und Anwenderfreundlichkeit. Qualität im Brandschutz kann Leben retten und gilt als primäre Anforderung der Installation. Unsere Türhaftmagnete sind, je nach Linie, vom VdS in Köln, gemäss den Bestimmungen des Deutschen Institutes für Bautechnik, güteüberwacht, bzw. entsprechend der europäischen Richtlinie nach EN1155 und EN14637 geprüft.

Neben der klassischen Anwendung sind Türhaltemagnete, ebenso als Feststelleinrichtungen für Standard-, Haus oder Geschäftstüren einsetzbar, eben überall dort, wo eine Tür als Durchgang sicher offengehalten werden muss.

Gleichstrom-Türhaftmagnete, Baureihe HAHN CQSAFE

Die Typen dieser Baureihe sind generell mit Giessharz vakuumvergossen und weisen vom Grundgerät die Schutzart IP65 auf. Die Magnete sind, nach jeweiliger VdS-Nr., güteüberwacht und unterliegen diesbezüglich einer zweimal jährlichen Probenahme durch den VdS. Des Weiteren sind die Baugrössen, den europäischen Vorgaben entsprechend, nach EN14637 und EN1155 geprüft. Die einzelnen Arbeitsschritte unterliegen dabei einem überwachten und qualitätsorientierten Fertigungsprozess.

Alle Ausführungen sind mit Verpolschutz, d.h. zwei eingebauten Dioden (Freilauf- und Funkenlöschdiode) ausgerüstet.

Bei dieser Baureihe wird die Funktion des Magneten (Türe offen oder geschlossen) über einen Mikroschalter überwacht. Diese Variante wird überwiegend in Sicherheitseinrichtungen verwendet.

Technische Daten

Betriebsspannung
24 V
Spannungsart
DC
Bauform
rund
Montageart
Aufbau
Werkstoff des Gehäuses
Aluminium
Anschlussart
mit Anschlussklemme
Einschaltdauer ED
100 %
Marke
Kendrion (Donaueschingen/Engelswies) GmbH
Menge Art.Nr. Bezeichnung Lager Haltekraft Länge Breite Durchmesser Höhe VE Einheit
GTR050.707001 GT50R132 490 N 65 mm 65 mm 50 mm 47 mm 1 Stk
GTR050.536001 GT50R071 490 N 93 mm 65 mm 50 mm 42 mm 1 Stk
GTR063.508030 GT63R032 700 N 75 mm 75 mm 63 mm 38 mm 1 Stk
GTR070.508001 GT70R066 1372 N 75 mm 75 mm 70 mm 55 mm 1 Stk
Art.Nr. Kurzbezeichnung
GTX063.000210 Ankerplatte mit Teleskop, gedämpfter Federweg ca. 20mm, 75x75x81mm, Ø Platte: 65mm, GT63R007
GTX063.000101 Ankerplatte mit Winkeleinstellung 2x60°, 75x75x55mm, Ø 65mm, GT63R006
GTX063.000001 Ankerplatte Standard, 75x75x23mm, Ø 65mm, GT63R005
GTX050.000310 Ankerplatte mit Teleskop, gedämpfter Federweg ca. 20mm, 55x55x79mm, Ø Platte: 55mm, GT50R007
GTX050.000203 Ankerplatte mit Winkeleinstellung 2x60°, 55x55x50mm, Ø 55mm, GT50R006
GTX050.000101 Ankerplatte Standard, 55x55x18mm, Ø 55mm, GT50R005
GTX070.000210 Ankerplatte mit Teleskop, gedämpfter Federweg ca. 20mm, 75x75x84mm, Ø Platte: 75mm, GT70R007
GTX070.000101 Ankerplatte mit Winkeleinstellung 2x60°, 75x75x56mm, Ø 75mm, GT70R006
GTX070.000001 Ankerplatte Standard, 75x75x26mm, Ø 75mm, GT70R005
