Türhaftmagnete - Grundmagnet ohne Grundplatte

Eigenschaften

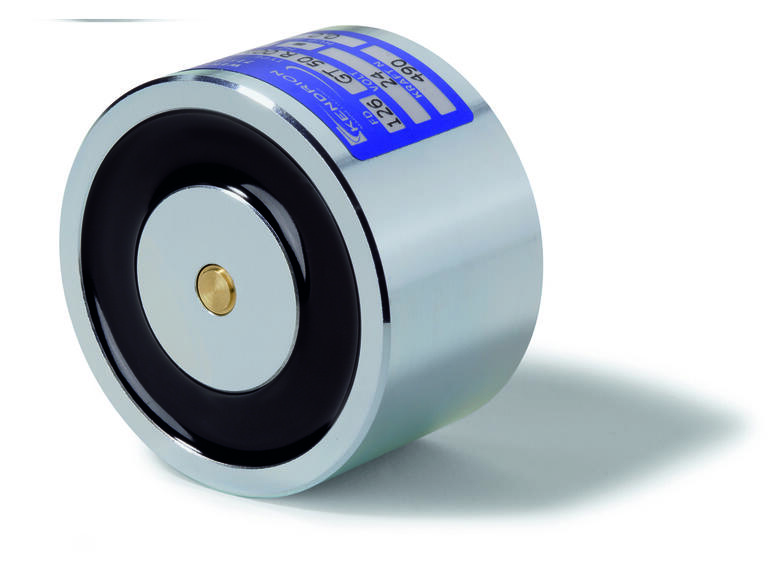

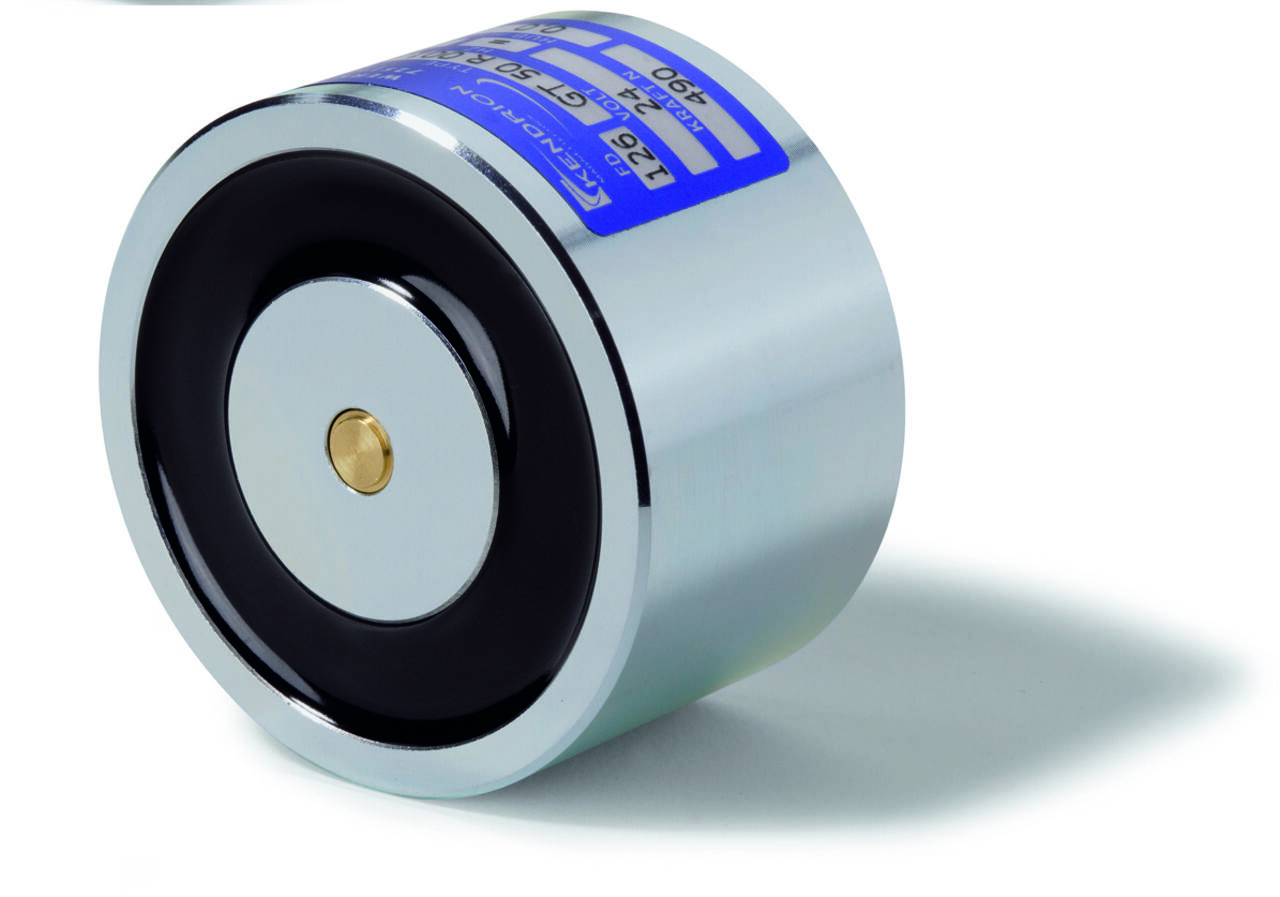

HAHN Gleichstrom-Türhaftmagnete CQLINE der Kendrion

Gleichstrom-Türhaftmagnete der HAHN CQLINE werden vorwiegend als Feststellvorrichtungen an Brandschutzabschlüssen (Brandschutz-Flügeltüren, Rolltore, Brandschutzklappen mit Selbstschließ-Einrichtungen) eingesetzt. Sie halten diese in geöffnetem Zustand fest. Gesteuert durch eine Brandmelde- bzw. Rauchschutzzentrale geben sie die Abschlüsse, bei Brandgefahr, durch Unterbrechen der Stromzufuhr frei. Die Tür bzw. Abschlüsse werden mittels eines Türschliessers automatisch geschlossen. Somit soll eine Ausdehnung von Feuer und Rauch auf das gesamte Gebäude verhindert werden.

Der Haftmagnet wird an der Wand, dem Boden oder der Decke hinter der Tür montiert. Durch die existierende Typenvielfalt kann nahezu jedes Anforderungsprofil abgedeckt werden. Als Gegenstück dient eine Ankerplatte, welche an der Tür montiert wird. Hier stehen Standardausführungen, flexible Winkeleinstellungen sowie
federgedämpfte Ausführungen (für schwere Türen) zur Verfügung.

Kendrion fertigt Türhaftmagnete seit Ende der 60er Jahre und gilt als Mitbegründer dieser Form von Feststellvorrichtungen. Über die Jahre wurde durch permanente Innovation in Design und Technik eine Führungsposition geschaffen. Kendrion steht für Qualität, Effizienz und Anwenderfreundlichkeit. Qualität im Brandschutz kann Leben retten und gilt als primäre Anforderung der Installation. Unsere Türhaftmagnete sind, je nach Linie, vom VdS in Köln, gemäss den Bestimmungen des Deutschen Institutes für Bautechnik, güteüberwacht, bzw. entsprechend der europäischen Richtlinie nach EN1155 und EN14637 geprüft.

Neben der klassischen Anwendung sind Türhaltemagnete, ebenso als Feststelleinrichtungen für Standard-, Haus oder Geschäftstüren einsetzbar, eben überall dort, wo eine Tür als Durchgang sicher offen gehalten werden muss.

Gleichstrom-Türhaftmagnete, Baureihe HAHN CQSAFE

Die Typen dieser Baureihe sind generell mit Giessharz vakuumvergossen und weisen vom Grundgerät die Schutzart IP65 auf. Die Magnete sind, nach jeweiliger VdS-Nr., güteüberwacht und unterliegen diesbezüglich einer zweimal jährlichen Probenahme durch den VdS. Des Weiteren sind die Baugrössen, den europäischen Vorgaben entsprechend, nach EN14637 und EN1155 geprüft. Die einzelnen Arbeitsschritte unterliegen dabei einem überwachten und qualitätsorientierten Fertigungsprozess.

Alle Ausführungen sind mit Verpolschutz, d.h. zwei eingebauten Dioden (Freilauf- und Funkenlöschdiode) ausgerüstet.

Elektrischer Anschluss
.01 = freie Litzen, Verpolschutz
.11 = Anschlussklemme, Verpolschutz
.31 = Normgerätestecker

Technische Daten

Betriebsspannung
24 V
Spannungsart
DC
Bauform
rund
Montageart
Aufbau
Werkstoff des Gehäuses
Aluminium
Einschaltdauer ED
100 %
Marke
Kendrion (Donaueschingen/Engelswies) GmbH
Menge Art.Nr. Bezeichnung Lager Haltekraft Durchmesser Höhe Anschlussart VE Einheit
GTR025.000501 GT25R001.01 107 N 25 mm 20 mm mit freien Litzen 1 Stk
GTR042.125012 GT42R001.01 300 N 42 mm 25 mm mit freien Litzen 1 Stk
GTR042.130003 GT42R001.11 300 N 42 mm 25 mm mit Anschlussklemme 1 Stk
GTR050.007013 GT50R001.11 490 N 50 mm 30 mm mit Anschlussklemme 1 Stk
GTR050.007008 GT50R001.01 490 N 50 mm 30 mm mit freien Litzen 1 Stk
GTR050.007015 GT50R001.31 490 N 50 mm 30 mm mit Normgerätestecker 1 Stk
GTR063.000111 GT63R001.11 700 N 63 mm 30 mm mit Anschlussklemme 1 Stk
GTR063.000310 GT63R001.31 700 N 63 mm 30 mm mit Normgerätestecker 1 Stk
GTR063.000001 GT63R001.01 700 N 63 mm 30 mm mit freien Litzen 1 Stk
GTR070.004601 GT70R001.01 1372 N 70 mm 35 mm mit freien Litzen 1 Stk
GTR070.005301 GT70R001.31 1372 N 70 mm 35 mm mit Normgerätestecker 1 Stk
GTR070.004701 GT70R001.11 1372 N 70 mm 35 mm mit Anschlussklemme 1 Stk
Art.Nr. Kurzbezeichnung
GTX050.000203 Ankerplatte mit Winkeleinstellung 2x60°, 55x55x50mm, Ø 55mm, GT50R006
GTX050.000310 Ankerplatte mit Teleskop, gedämpfter Federweg ca. 20mm, 55x55x79mm, Ø Platte: 55mm, GT50R007
GTX050.000101 Ankerplatte Standard, 55x55x18mm, Ø 55mm, GT50R005
GTX063.000101 Ankerplatte mit Winkeleinstellung 2x60°, 75x75x55mm, Ø 65mm, GT63R006
GTX063.000210 Ankerplatte mit Teleskop, gedämpfter Federweg ca. 20mm, 75x75x81mm, Ø Platte: 65mm, GT63R007
GTX063.000001 Ankerplatte Standard, 75x75x23mm, Ø 65mm, GT63R005
GTX042.000201 Ankerplatte mit Teleskop, gedämpfter Federweg ca. 20mm, 55x55x79mm, Ø Platte: 45mm, GT42R007
GTX042.000001 Ankerplatte Standard, 55x55x18mm, Ø 45mm, GT42R005
GTX042.000101 Ankerplatte mit Winkeleinstellung 2x60°, 55x55x50mm, Ø 45mm, GT42R006
GTX070.000101 Ankerplatte mit Winkeleinstellung 2x60°, 75x75x56mm, Ø 75mm, GT70R006
GTX070.000210 Ankerplatte mit Teleskop, gedämpfter Federweg ca. 20mm, 75x75x84mm, Ø Platte: 75mm, GT70R007
GTX070.000001 Ankerplatte Standard, 75x75x26mm, Ø 75mm, GT70R005
Änderungen vorbehalten
