Aimants de maintien de porte - Montage en saillie

Propriétés

HAHN Aimants de porte à courant continu CQLINE de Kendrion

Les aimants de retenue de porte HAHN CQLINE DC sont principalement utilisés comme dispositifs de verrouillage sur les fermetures coupe-feu (portes battantes coupe-feu, volets roulants, volets coupe-feu avec dispositif de fermeture automatique). Ils les tiennent à l'état ouvert. Contrôlés par un système d'alarme incendie ou de protection contre les fumées, ils déclenchent les volets en coupant l'alimentation électrique s'il y a risque d'incendie. La porte ou les volets se ferment automatiquement à l'aide d'un ferme-porte. Ceci afin d'éviter que le feu et la fumée ne se propagent à l'ensemble du bâtiment.

L'aimant de maintien est monté au mur, au sol ou au plafond derrière la porte. Grâce à la diversité des types existants, presque tous les profils d'exigences peuvent être couverts. La contrepartie est une plaque d'ancrage qui est montée sur la porte. Versions standard, réglages d'angle flexibles ainsi que

Des versions à ressort (pour portes lourdes) sont disponibles.

Kendrion fabrique des aimants de maintien de porte depuis la fin des années 1960 et est considéré comme l'un des cofondateurs de ce type de dispositif de verrouillage. Au fil des années, une position de leader s'est créée grâce à une innovation permanente en matière de design et de technologie. Kendrion est synonyme de qualité, d'efficacité et de convivialité. La qualité de la protection contre l'incendie peut sauver des vies et est la condition première de l'installation. Nos aimants de retenue de porte sont, selon la ligne, testés par le VdS à Cologne selon les normes de l'Institut allemand de la technique du bâtiment, contrôlés en qualité ou selon la directive européenne EN1155 et EN14637.

En plus de l'application classique, les aimants de maintien de porte peuvent également être utilisés comme dispositifs de verrouillage pour les portes standard, de maison ou de commerce, c'est-à-dire partout où une porte doit être maintenue fermement ouverte comme passage.

Aimants de porte DC, série HAHN CQSAFE

Les types de cette série sont généralement encapsulés sous vide avec de la résine de coulée et ont un indice de protection IP65 de l'unité de base. Les aimants font l'objet d'un contrôle de qualité selon le numéro VdS correspondant et sont soumis à un échantillonnage semestriel par le VdS. De plus, les tailles sont testées selon les normes EN14637 et EN1155 conformément aux spécifications européennes. Les différentes étapes de travail sont soumises à un processus de fabrication contrôlé et orienté vers la qualité.

Toutes les versions sont équipées d'une protection contre l'inversion de polarité, c'est-à-dire de deux diodes intégrées (diode à roue libre et diode d'extinction d'étincelles).

Cette version convient pour un montage mural. Le plastique utilisé, PA6 avec une teneur en fibres de verre de 30%, assure une grande stabilité. Un disjoncteur est intégré. Le raccordement électrique est possible soit par l'arrière, soit par des presse-étoupes robustes qui permettent un montage ultérieur.

Version GT...R061 = Boîtier fermé ; connexion arrière
Version GT...R062 = Deux presse-étoupes PG9

Spécifications techniques

tension de service
24 V
forme de construction
angulaire
avec plaque d'ancre
Non
montage mural
Oui
matière du boîtier
matière synthétique
largeur
85 mm
cycle de service
100 %
marque
Kendrion (Donaueschingen/Engelswies) GmbH
Quantité Réf. Bezeichnung Stock type de tension mode de montage force de maintien Longueur diamètre hauteur type de connexion UV Unité

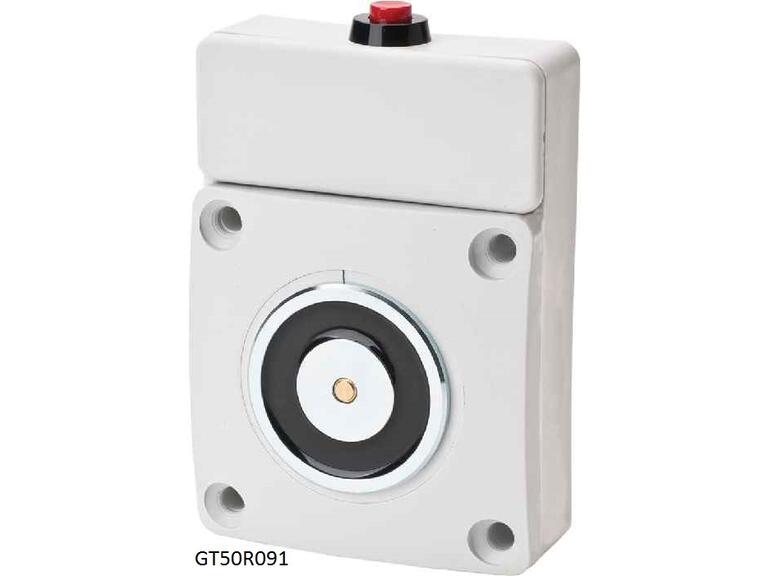

GTR050.400004 GT050R091 AC/DC kA 490 N 120 mm 50 mm 38 mm mit Anschlussklemme 1 pcs
GTR063.500061 GT63R061 DC en saillie 700 N 105 mm 63 mm 37.5 mm mit Anschlussklemme 1 pcs
GTR070.175002 GT70R062 DC en saillie 1372 N 105 mm 63 mm 42.5 mm PG-Kabelverschraubung 1 pcs
GTR063.500062 GT63R062 DC en saillie 700 N 105 mm 63 mm 37.5 mm PG-Kabelverschraubung 1 pcs
GTR050.228503 GT50R061 DC en saillie 490 N 105 mm 50 mm 37.5 mm mit Anschlussklemme 1 pcs
GTR050.252505 GT50R062 DC en saillie 490 N 105 mm 50 mm 37.5 mm PG-Kabelverschraubung 1 pcs

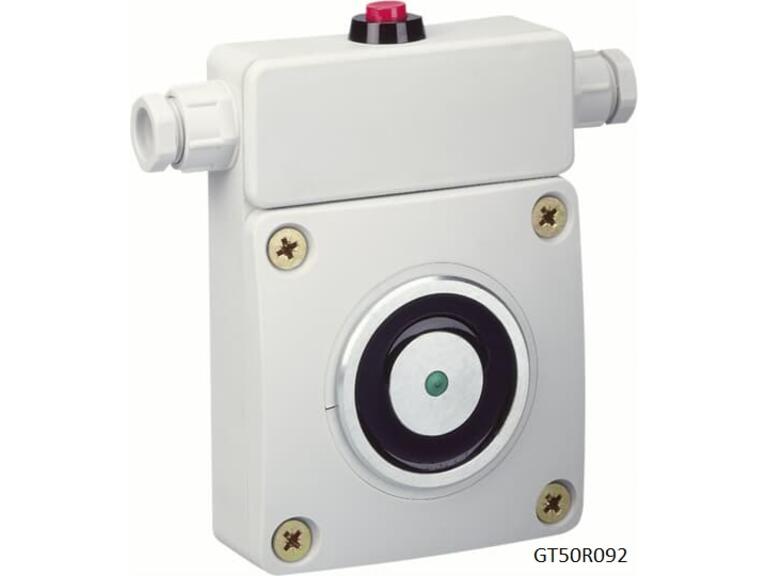

GTR050.425006 GT050R092 DC en saillie 490 N 120 mm 50 mm 38 mm PG-Kabelverschraubung 1 pcs
GTR070.150003 GT70R061 DC en saillie 1372 N 105 mm 63 mm 42.5 mm mit Anschlussklemme 1 pcs
Sous réserve de modifications
