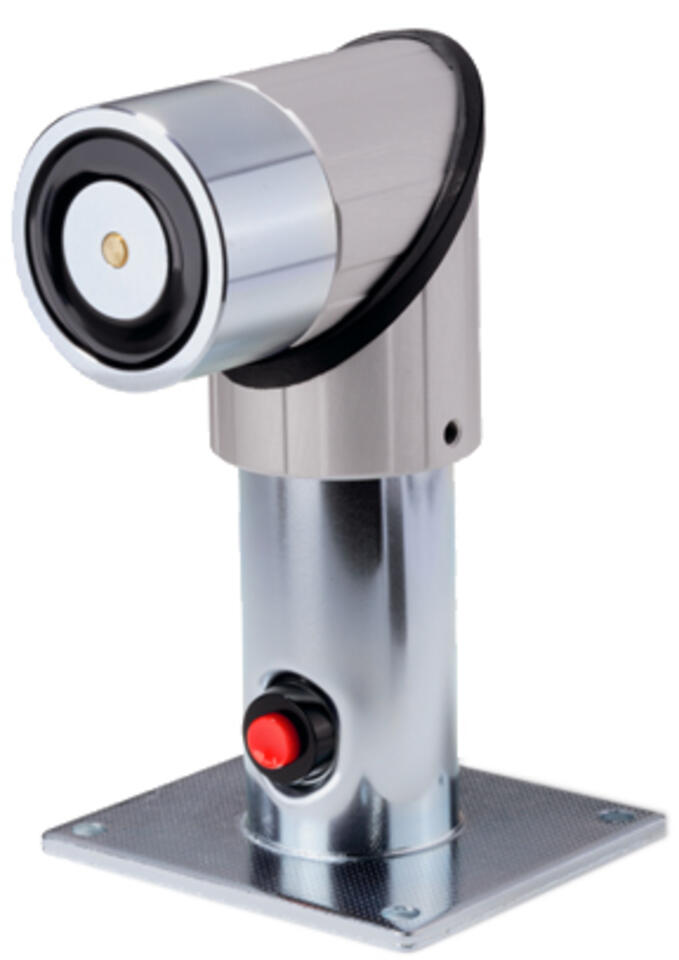

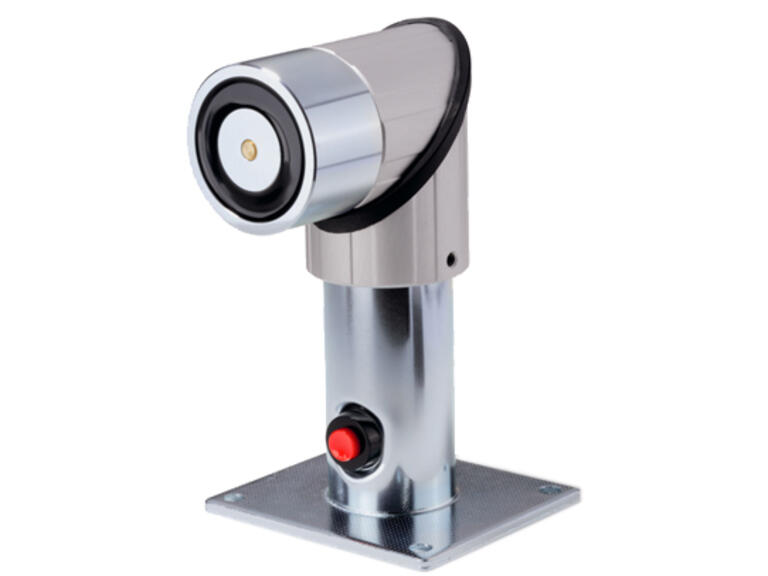

Aimants de maintien de porte - Tête pivotante en aluminium

Propriétés

HAHN Aimants de porte à courant continu CQLINE de Kendrion

Les aimants de retenue de porte HAHN CQLINE DC sont principalement utilisés comme dispositifs de verrouillage sur les fermetures coupe-feu (portes battantes coupe-feu, volets roulants, volets coupe-feu avec dispositif de fermeture automatique). Ils les tiennent à l'état ouvert. Contrôlés par un système d'alarme incendie ou de protection contre les fumées, ils déclenchent les volets en coupant l'alimentation électrique s'il y a risque d'incendie. La porte ou les volets se ferment automatiquement à l'aide d'un ferme-porte. Ceci afin d'éviter que le feu et la fumée ne se propagent à l'ensemble du bâtiment.

L'aimant de maintien est monté au mur, au sol ou au plafond derrière la porte. Grâce à la diversité des types existants, presque tous les profils d'exigences peuvent être couverts. La contrepartie est une plaque d'ancrage qui est montée sur la porte. Versions standard, réglages d'angle flexibles ainsi que

Des versions à ressort (pour portes lourdes) sont disponibles.

Kendrion fabrique des aimants de maintien de porte depuis la fin des années 1960 et est considéré comme l'un des cofondateurs de ce type de dispositif de verrouillage. Au fil des années, une position de leader s'est créée grâce à une innovation permanente en matière de design et de technologie. Kendrion est synonyme de qualité, d'efficacité et de convivialité. La qualité de la protection contre l'incendie peut sauver des vies et est la condition première de l'installation. Nos aimants de retenue de porte sont, selon la ligne, testés par le VdS à Cologne selon les normes de l'Institut allemand de la technique du bâtiment, contrôlés en qualité ou selon la directive européenne EN1155 et EN14637.

En plus de l'application classique, les aimants de maintien de porte peuvent également être utilisés comme dispositifs de verrouillage pour les portes standard, de maison ou de commerce, c'est-à-dire partout où une porte doit être maintenue fermement ouverte comme passage.

Aimants de porte DC, série HAHN CQSAFE

Les types de cette série sont généralement encapsulés sous vide avec de la résine de coulée et ont un indice de protection IP65 de l'unité de base. Les aimants font l'objet d'un contrôle de qualité selon le numéro VdS correspondant et sont soumis à un échantillonnage semestriel par le VdS. De plus, les tailles sont testées selon les normes EN14637 et EN1155 conformément aux spécifications européennes. Les différentes étapes de travail sont soumises à un processus de fabrication contrôlé et orienté vers la qualité.

Toutes les versions sont équipées d'une protection contre l'inversion de polarité, c'est-à-dire de deux diodes intégrées (diode à roue libre et diode d'extinction d'étincelles).

Cette série peut être utilisée en option pour le montage au sol, au plafond et au mur. La tête pivotante en aluminium anodisé peut être montée au mur ou au plafond par le client à l'aide d'une poignée. La hauteur totale de l'aimant peut être réduite à 110 ou 145 mm pour un montage au sol ou mural, de sorte que presque toutes les distances entre la porte et le mur peuvent être franchies.

Spécifications techniques

GT50R089
tension de service
24 V
type de tension
DC
forme de construction
rond
mode de montage
en saillie
avec plaque d'ancre
Non
matière du boîtier
aluminium
antidéflagrant
Non
force de maintien
490 N
diamètre
50 mm
type de connexion
mit freien Litzen
longueur du câble/fils
200 mm
cycle de service
100 %
marque
Kendrion (Donaueschingen/Engelswies) GmbH
Quantité Réf. Stock montage mural montage au sol possible montage au plafond Longueur UV Unité
GTR050.370032 Non Oui Oui 450 mm 1 pcs
GTR050.370014 Non Oui Oui 150 mm 1 pcs
GTR050.370022 Non Oui Oui 300 mm 1 pcs
GTR050.370028 Non Oui Oui 600 mm 1 pcs
GTR050.370024 Oui Non Non 485 mm 1 pcs
GTR050.370023 Oui Non Non 335 mm 1 pcs
GTR050.370013 Oui Non Non 185 mm 1 pcs
Sous réserve de modifications
