Aimants de maintien de porte - encastrés

Propriétés

Aimants de maintien à courant continu CQLINE de HAHN de Kendrion

Les aimants de maintien à courant continu HAHN CQLINE sont principalement utilisés comme dispositifs de retenue sur les fermetures coupe-feu (portes coupe-feu, portes roulantes, clapets coupe-feu avec dispositifs de fermeture automatique). Ils maintiennent ces fermetures en position ouverte. Commandés par un système d'alarme incendie ou un système de protection contre la fumée, ils libèrent les fermetures en cas d'incendie en interrompant l'alimentation électrique. La porte ou les fermetures sont alors automatiquement fermées par un ferme-porte. Cela permet d'empêcher la propagation du feu et de la fumée dans tout le bâtiment.

L'aimant de maintien est fixé au mur, au sol ou au plafond derrière la porte. La diversité des types disponibles permet de couvrir presque tous les profils d'exigences. Une plaque d'armature montée sur la porte sert de contrepartie. Des versions standards, des réglages d'angle flexibles ainsi que des versions amorties par ressort (pour portes lourdes) sont disponibles.

Kendrion fabrique des aimants de maintien pour portes depuis la fin des années 60 et est considéré comme un pionnier de ce type de dispositifs de retenue. Grâce à une innovation permanente en matière de design et de technique, une position de leader a été établie. Kendrion représente la qualité, l'efficacité et la simplicité d'utilisation. La qualité dans la protection incendie peut sauver des vies et constitue une exigence primaire de l'installation. Nos aimants de maintien pour portes sont, selon la ligne, surveillés par VdS à Cologne conformément aux exigences de l'Institut allemand pour la construction, ou certifiés selon la directive européenne EN1155 et EN14637.

Outre l'application classique, les aimants de maintien pour portes peuvent également être utilisés comme dispositifs de retenue pour portes standard, domestiques ou commerciales, en tout lieu où une porte doit être maintenue ouverte de manière sécurisée.

Aimants de maintien à courant continu, série HAHN CQSAFE

Les types de cette série sont généralement coulés sous vide dans une résine époxy et présentent un indice de protection IP65. Les aimants sont contrôlés selon leur numéro VdS respectif, avec des tests semestriels. De plus, les tailles sont certifiées selon les règles européennes EN14637 et EN1155. Le processus de fabrication est supervisé et orienté qualité.

Toutes les versions sont équipées d'une protection contre l'inversion de polarité, c’est-à-dire de deux diodes intégrées (diode de roue libre et diode d'extinction des étincelles).

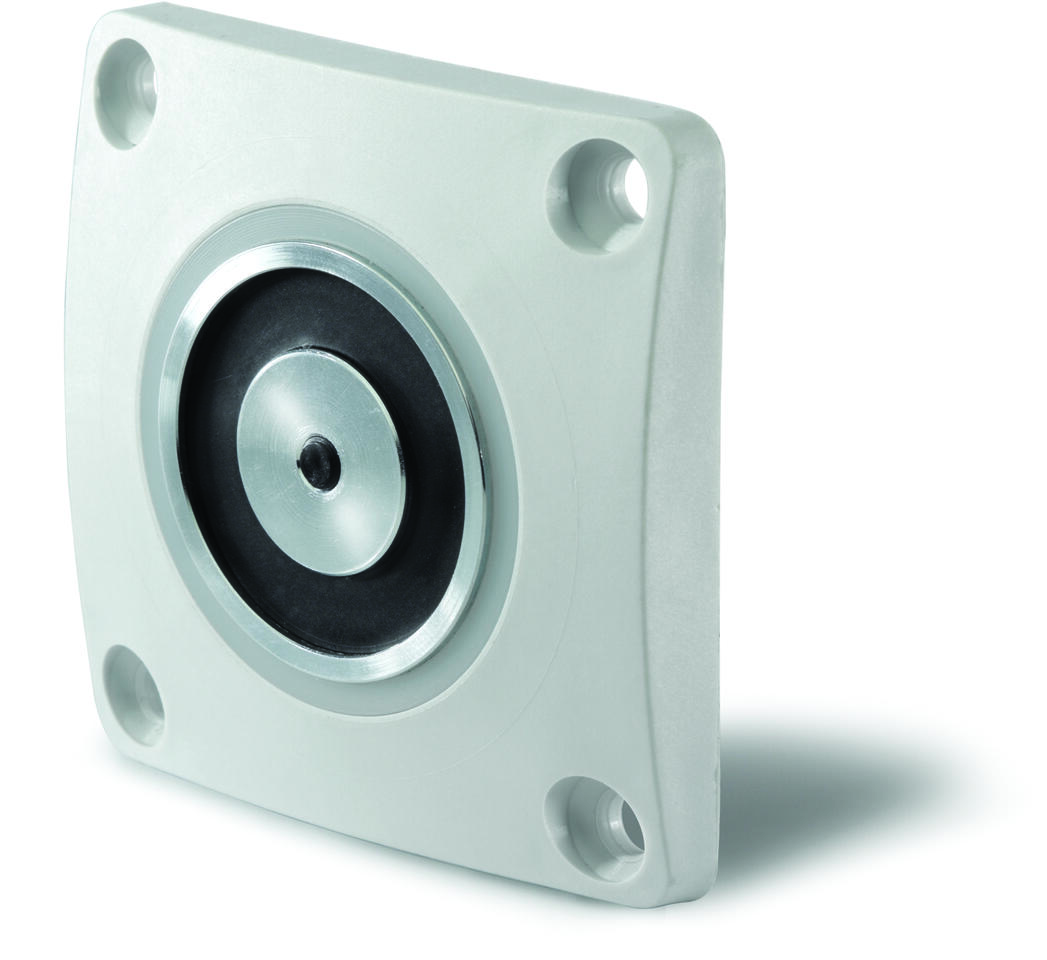

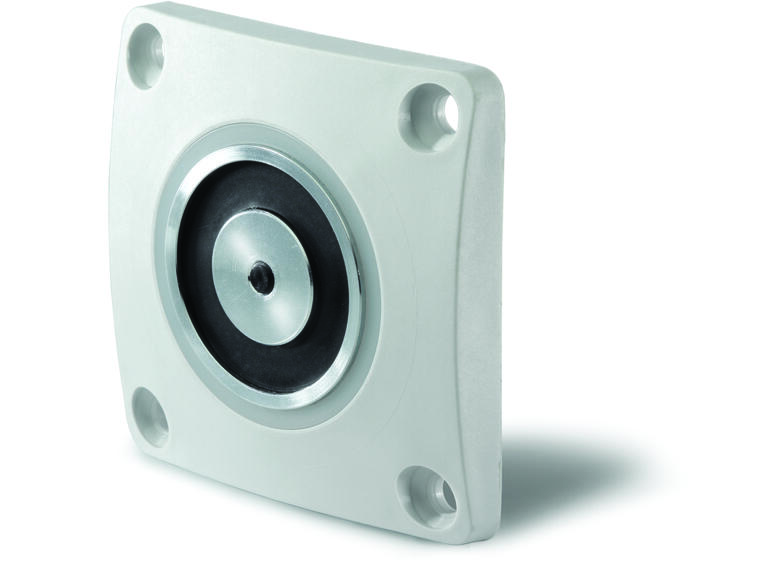

Cette série convient pour montage dans des boîtiers encastrés standards derrière la porte. Cela permet une faible hauteur de construction et une installation discrète et élégante.

Spécifications techniques

tension de service

24 V

type de tension

DC

forme de construction

rond

mode de montage

encastrement

matière du boîtier

aluminium

force de maintien

490 N

Longueur

85 mm

largeur

85 mm

diamètre

50 mm

hauteur

30 mm

type de connexion

mit freien Litzen

cycle de service

100 %

marque

Kendrion (Donaueschingen/Engelswies) GmbH
