Aimants de retenue de porte - Plancher

Propriétés

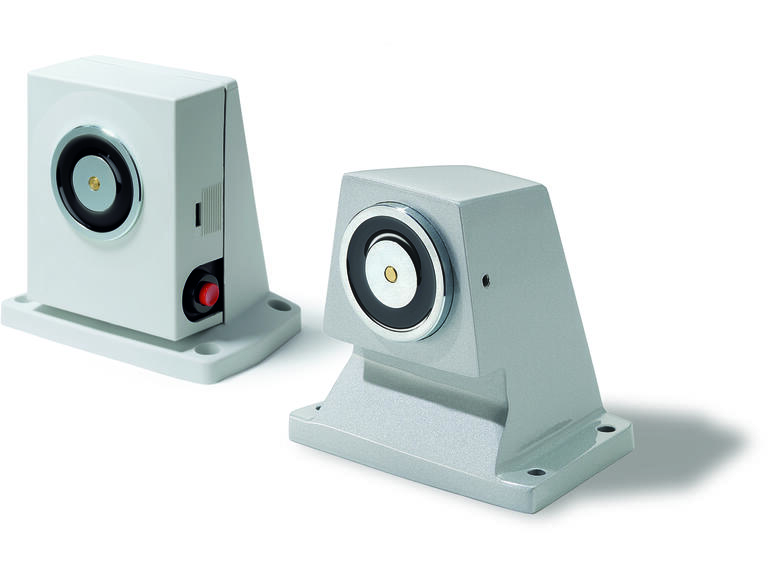

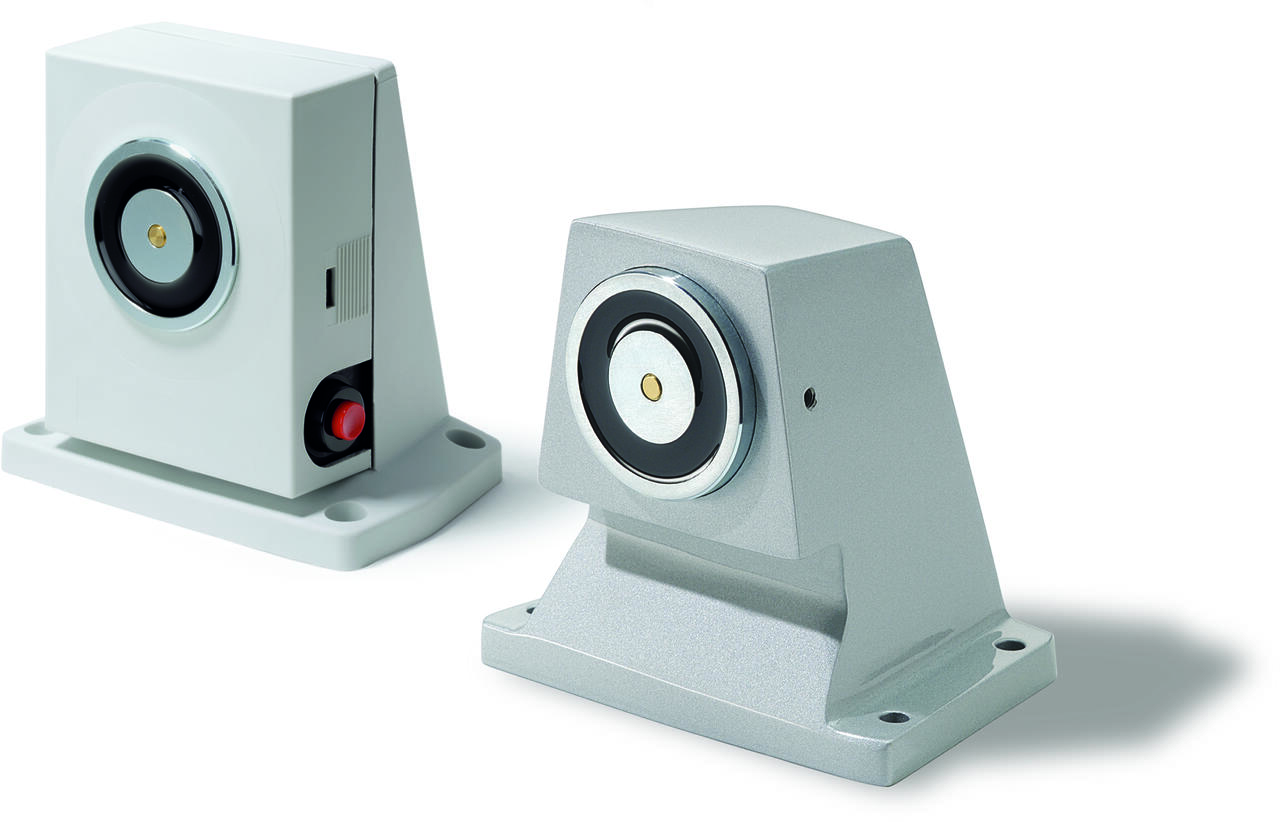

HAHN Aimants de porte à courant continu CQLINE de Kendrion

Les aimants de retenue de porte HAHN CQLINE DC sont principalement utilisés comme dispositifs de verrouillage sur les fermetures coupe-feu (portes battantes coupe-feu, volets roulants, volets coupe-feu avec dispositif de fermeture automatique). Ils les tiennent à l'état ouvert. Contrôlés par un système d'alarme incendie ou de protection contre les fumées, ils déclenchent les volets en coupant l'alimentation électrique s'il y a risque d'incendie. La porte ou les volets se ferment automatiquement à l'aide d'un ferme-porte. Ceci afin d'éviter que le feu et la fumée ne se propagent à l'ensemble du bâtiment.

L'aimant de maintien est monté au mur, au sol ou au plafond derrière la porte. Grâce à la diversité des types existants, presque tous les profils d'exigences peuvent être couverts. La contrepartie est une plaque d'ancrage qui est montée sur la porte. Versions standard, réglages d'angle flexibles ainsi que

Des versions à ressort (pour portes lourdes) sont disponibles.

Kendrion fabrique des aimants de maintien de porte depuis la fin des années 1960 et est considéré comme l'un des cofondateurs de ce type de dispositif de verrouillage. Au fil des années, une position de leader s'est créée grâce à une innovation permanente en matière de design et de technologie. Kendrion est synonyme de qualité, d'efficacité et de convivialité. La qualité de la protection contre l'incendie peut sauver des vies et est la condition première de l'installation. Nos aimants de retenue de porte sont, selon la ligne, testés par le VdS à Cologne selon les normes de l'Institut allemand de la technique du bâtiment, contrôlés en qualité ou selon la directive européenne EN1155 et EN14637.

En plus de l'application classique, les aimants de maintien de porte peuvent également être utilisés comme dispositifs de verrouillage pour les portes standard, de maison ou de commerce, c'est-à-dire partout où une porte doit être maintenue fermement ouverte comme passage.

Aimants de porte DC, série HAHN CQSAFE

Les types de cette série sont généralement encapsulés sous vide avec de la résine de coulée et ont un indice de protection IP65 de l'unité de base. Les aimants font l'objet d'un contrôle de qualité selon le numéro VdS correspondant et sont soumis à un échantillonnage semestriel par le VdS. De plus, les tailles sont testées selon les normes EN14637 et EN1155 conformément aux spécifications européennes. Les différentes étapes de travail sont soumises à un processus de fabrication contrôlé et orienté vers la qualité.

Toutes les versions sont équipées d'une protection contre l'inversion de polarité, c'est-à-dire de deux diodes intégrées (diode à roue libre et diode d'extinction d'étincelles).

Dans cette série, l'aimant pour montage en surface a été complété par un angle de plancher. Pour la taille 50 mm, une version dans un boîtier en aluminium design est également disponible pour les exigences optiques et mécaniques les plus élevées (par ex. protection contre le vandalisme).

Spécifications techniques

tension de service
24 V
type de tension
DC
forme de construction
angulaire
mode de montage
en saillie
montage au sol possible
Oui
largeur
121 mm
hauteur
86 mm
cycle de service
100 %
marque
Kendrion (Donaueschingen/Engelswies) GmbH
Quantité Réf. Bezeichnung Stock matière du boîtier force de maintien Longueur diamètre UV Unité
GTR050.500002 GT50R020 aluminium 490 N 109 mm 50 mm 1 pcs
GTR050.203010 GT50R060 matière synthétique 490 N 121 mm 50 mm 1 pcs
GTR063.009001 GT63R060 matière synthétique 700 N 121 mm 63 mm 1 pcs
GTR070.125003 GT70R060 matière synthétique 1372 N 121 mm 70 mm 1 pcs
Réf. Description rapide
GTX063.000210 Plaque d'ancrage avec télescope, course du ressort amortie env. 20mm, 75x75x81mm, Ø de la plaque : 65mm, GT63R007
GTX063.000101 Plaque d'ancrage avec réglage de l'angle 2x60°, 75x75x55mm, Ø 65mm, GT63R006
GTX063.000001 Plaque d'ancrage standard, 75x75x23mm, Ø 65mm, GT63R005
GTX063.000001.200 GT063B001-200
GTX070.000210 Plaque d'ancrage avec télescope, course du ressort amortie env. 20mm, 75x75x84mm, Ø de la plaque : 75mm, GT70R007
GTX070.000101 Plaque d'ancrage avec réglage de l'angle 2x60°, 75x75x56mm, Ø 75mm, GT70R006
GTX070.000001 Plaque d'ancrage standard, 75x75x26mm, Ø 75mm, GT70R005
GTX070.000001.200 GT070B001-200
GTX050.000310 Plaque d'ancrage avec télescope, course du ressort amortie env. 20mm, 55x55x79mm, Ø de la plaque : 55mm, GT50R007
GTX050.000203 Plaque d'ancrage avec réglage de l'angle 2x60°, 55x55x50mm, Ø 55mm, GT50R006
GTX050.000101 Plaque d'ancrage standard, 55x55x18mm, Ø 55mm, GT50R005
GTX050.000001.200 GT050B001-200
Sous réserve de modifications
