Steuerhubmagnete

Eigenschaften

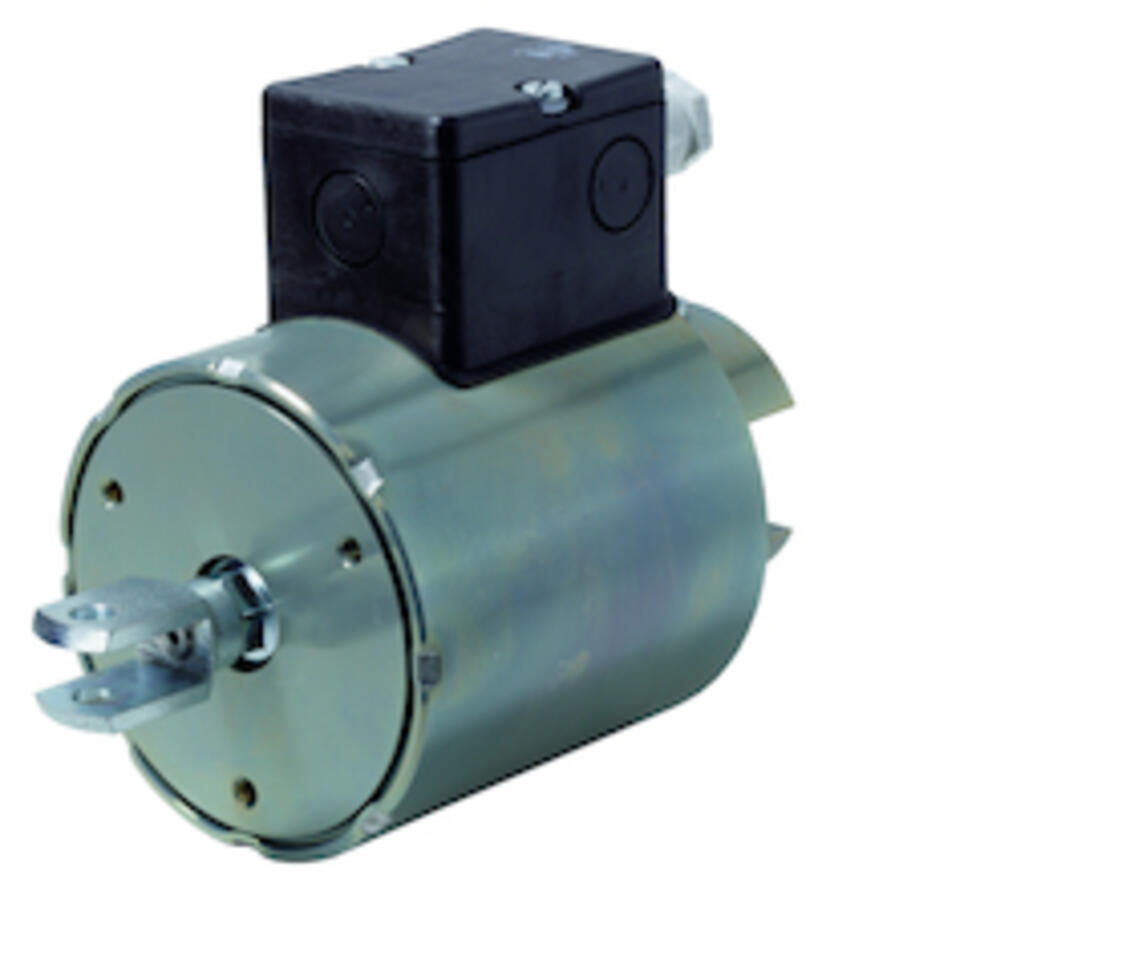

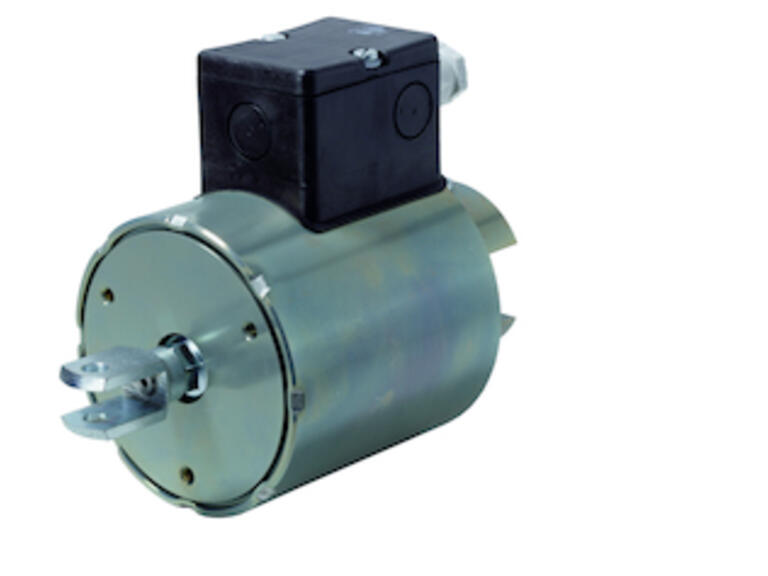

Einfachhubmagnete mit schnellen Schaltzeiten der Baureihe Control Power Line der Kendrion

Kurze Hubwege, hohe Magnetkräfte, präzises Schalten, Dynamik in Vollendung - das sind die Vorzüge dieser Magnetbaureihe.

Hubmagnete der Control Power Line von Kendrion sind kurzhubige Elektromagnete, die sich besonders durch ihre hohen Magnetkräfte, ihr präzises Schalten sowie durch ihre Dynamik auszeichnen. Diese Magnete werden generell als Stellelemente, Anhaltemodule in Transportsystemen oder zum Schalten von Ventilen eingesetzt.

Die Wirkungsweise des Elektromagneten beruht auf der Kraftwirkung, die im magnetischen Feld auf ferromagnetische Körper ausgeübt wird. Elektromagnete wandeln elektrische Energie in mechanische Bewegungsenergie um. Generell erfolgt die Hubbewegung von der Hubanfangslage in die Hubendlage (aktive Bewegungsrichtung), während die Ankerrückstellung durch äussere Kräfte, wie z.B. durch Feder-, Gewichts- oder Magnetkräfte (passive Bewegungsrichtung) erfolgt.

Die Kraftübertragung ist durch einen nichtmagnetisierbaren Bolzen vorzunehmen. Die Einbaulage ist beliebig, wobei die Kraftabnahme grundsätzlich nur in axialer Richtung vorzunehmen ist. Die angegebenen Magnetkräfte werden bei 90% der Nennspannung und im betriebswarmen Zustand erreicht. Die Werte für die Schaltzeiten sind Richtwerte und gelten für Nennspannung im betriebswarmen Zustand und Belastung mit 70% der Magnetkraft des Gerätes.

Alle Produkte sind gefertigt und geprüft nach DIN VDE 0580/07.2000

Konstruktionsänderungen vorbehalten

Technische Daten

Betriebsspannung
24 V
Spannungsart
DC
Einschaltdauer ED
100 %
Marke
Kendrion (Donaueschingen/Engelswies) GmbH
Menge Art.Nr. Bezeichnung Lager Hub Kraft Länge Durchmesser Anschlussart VE Einheit
41050019 41 42405K00 4 mm 30 N 58.7 mm 50 mm PG-Kabelverschraubung 1 Stk
41050023 41 42605K00 4 mm 30 N 58.7 mm 50 mm mit Normgerätestecker 1 Stk
50013732 41 42606K00 4 mm 75 N 78.2 mm 62 mm mit Normgerätestecker 1 Stk
41060043 41 42406K00 4 mm 75 N 78.2 mm 62 mm PG-Kabelverschraubung 1 Stk
41070030 41 42607K00 6 mm 100 N 81.1 mm 72 mm mit Normgerätestecker 1 Stk
41070031 41 42407K00 6 mm 100 N 81.1 mm 72 mm PG-Kabelverschraubung 1 Stk
41090052 41 42609K00 8 mm 125 N 95 mm 88 mm mit Normgerätestecker 1 Stk
41090051 41 42409K00 8 mm 125 N 95 mm 88 mm PG-Kabelverschraubung 1 Stk
