Produkteigenschaften

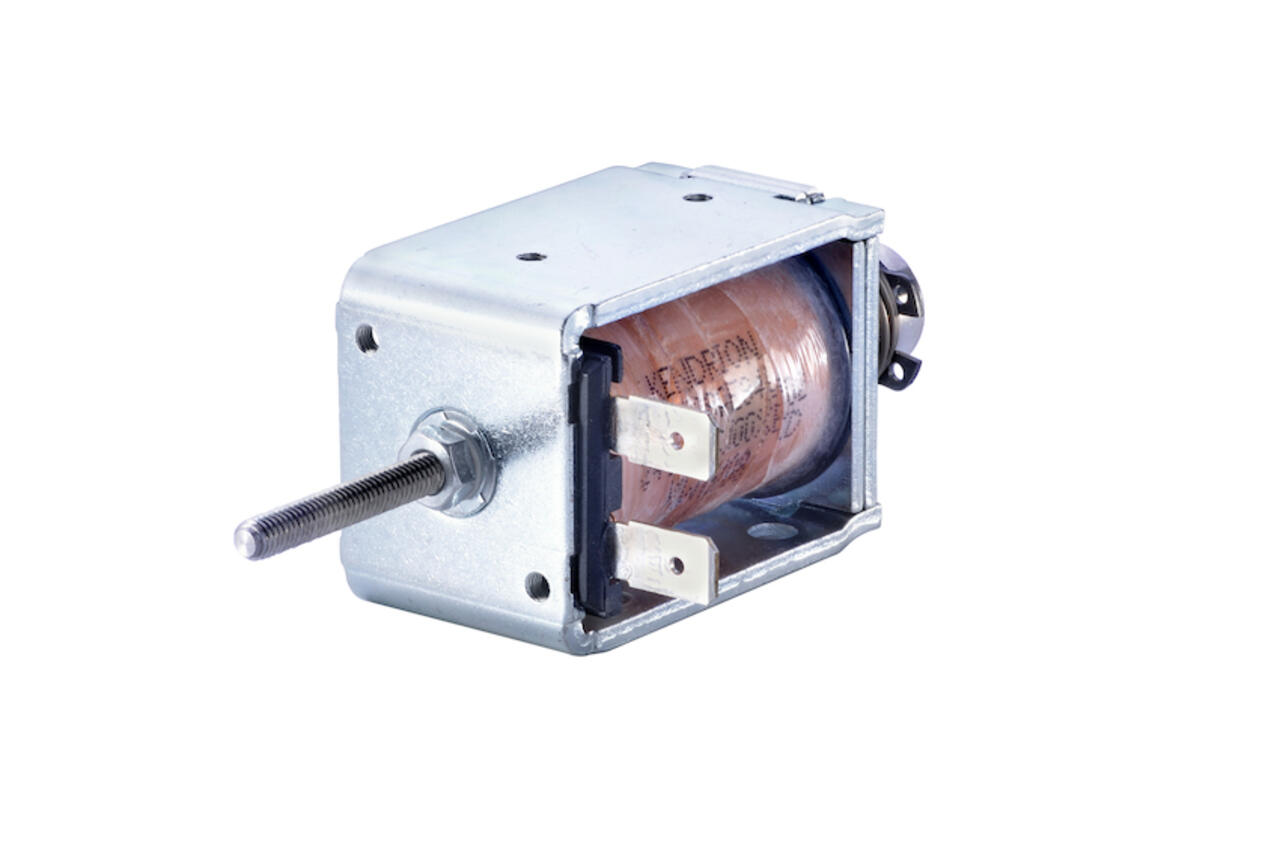

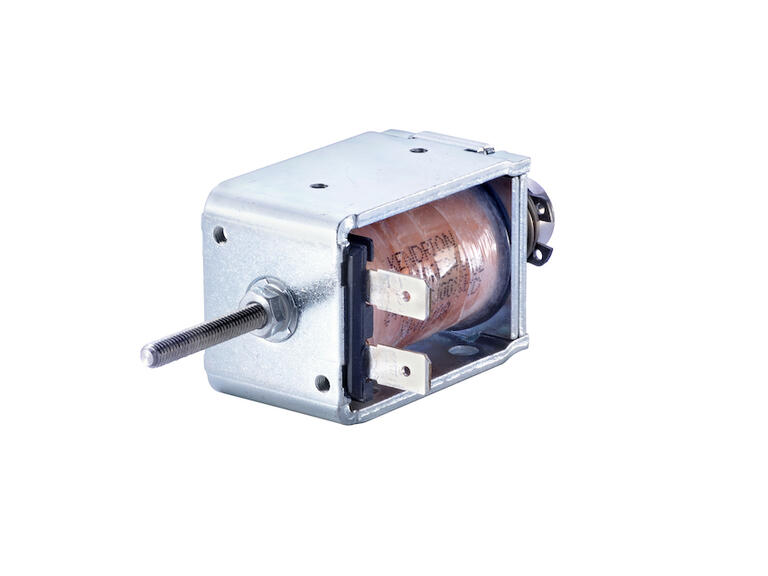

Einfachhubmagnet 4000628 der Classic Line der Kendrion
Der Gleichstrom- Einfachhubmagnet 4000628 ist ein Magnet in geschlossener Bauweise mit Anker, gestanztem Bügel und zwei Platten. Der Anker ist beidseitig in wartungsfreien Präzisionslagern mit hoher Verschleißfestigkeit geführt.
Korrosionsgefährdete Teile sind verzinkt und passiviert. Der Anker ist chemisch vernickelt. Die Hubbewegung erfolgt von der Hubanfangslage in die Hubendlage durch die elektromagnetische Kraftwirkung und die Rückstellung durch eine Druckfeder. Die Einbaulage ist beliebig. Die Kraftabnahme ist nur in axialer Richtung vorzusehen.
Bei seitlicher Belastung erhöhte Lagerabnutzung. Wenn die Anschlussspannung z.B. 230V AC beträgt ist der Magnet in Option auch mit einer Gleichrichtung lieferbar. Es besteht die Möglichkeit einer seitlichen oder stirnseitigen Befestigung über Gewindebohrungen.
Zubehör:
– Gabelkopf
– Rückstellfeder
Ausführung
– Schutzart IP00
– Standard-Nennspannung = 24VDC
– Standard Einschaltdauer = 100%ED
– Anschluss mit Flachstecker
*** Andere Spannungsvarianten und Einschaltdauern erhalten Sie auf Anfrage ***
Technische Daten & Downloads
- Nennspannung
- 24 VDC
- Einschaltdauer ED
- 100
- Hub
- 10
- Anschlussart
- mit Flachstecker 6.3mm
- Länge
- 94.4
- Breite
- 34
- Höhe
- 20
- Marke
- Kendrion (Donaueschingen/Engelswies) GmbH
- Downloads
- IMS_ClassicLine_de.pdf
| Menge | Art. Nr. | Bezeichnung | Lager | VE | Einheit |
|---|---|---|---|---|---|
|
|
4000628AE34V02 | 4000628AE34-24VDC-100%ED-10mm |
|
1 | Stk |
