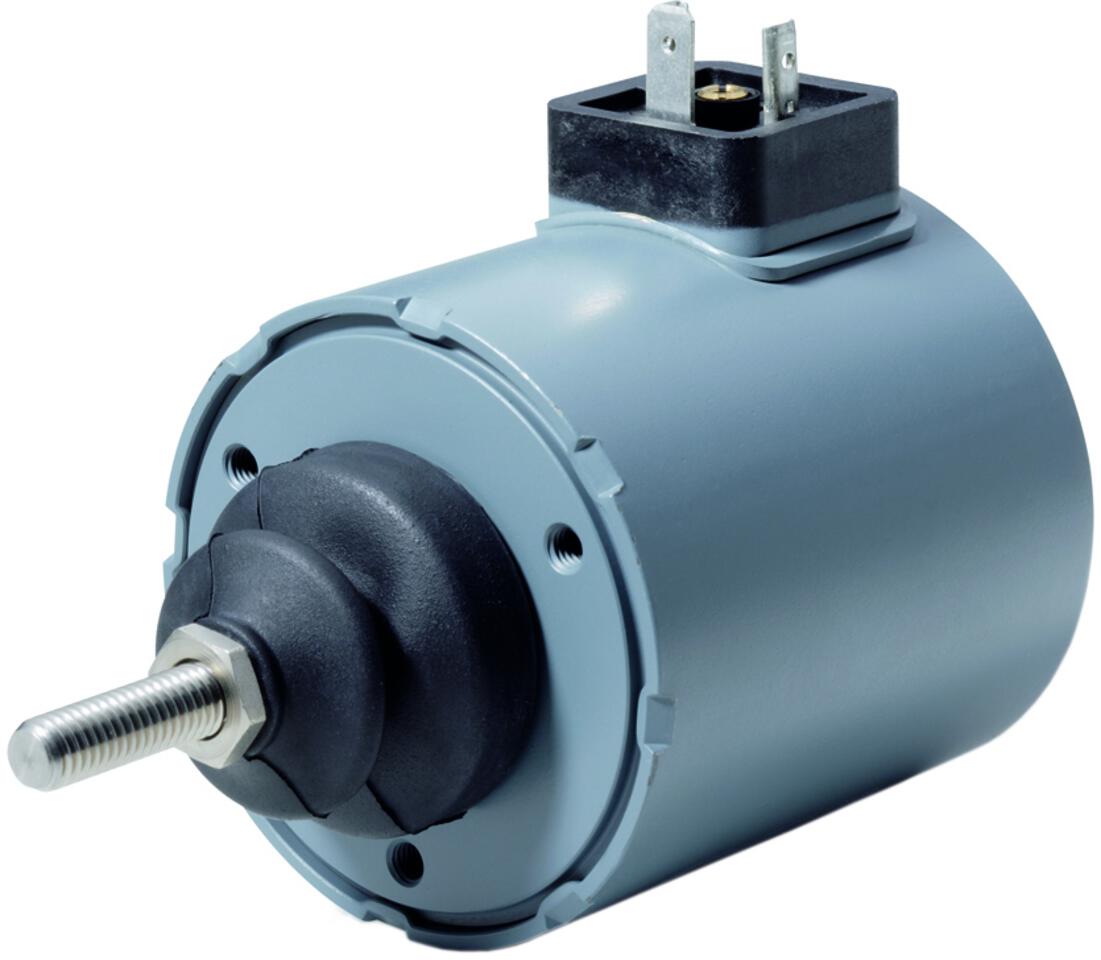

Gleichstrom-Hochleistungs-Hubmagnet LHS

Eigenschaften

Gleichstrom-Hochleistungs-Hubmagnete der Baureihe High Power Line der Kendrion

Geringe Abmessungen und niedrige Leistungsaufnahmen bei grösster Hubarbeit, kurze Schaltzeiten und ruhige Arbeitsweise zeichnen die LHS und LHR Linie aus.

Sie werden auf allen Gebieten der Technik - in Werkzeug- und Verpackungsmaschinen, in Automaten und Büromaschinen, in Regelungsund Steuerungsanlagen - als zuverlässige Bauelemente überall dort eingesetzt, wo hohe Anforderungen an Funktionssicherheit und Zuverlässigkeit gestellt werden.

Bei allen Magnet Bauarten gilt als Magnethub der vom Anker zwischen Hubanfangslage und Hubendlage zurückgelegte Weg s. Die Hubanfangslage ist dabei die Ausgangslage des Ankers vor Beginn der Hubbewegung bzw. nach Beendigung der Rückstellung. Die Hubendlage ist die im Magneten konstruktiv festgelegte Stellung der Ankers, die er infolge der elektromagnetischen Kraftwirkung einnimmt.

Die angegebenen Magnetkräfte werden bei 90% der Nennspannung und im betriebswarmen Zustand erreicht. Die Werte für die Schaltzeiten gelten für Nennspannung, betriebswarmen Zustand und Belastung mit 70% der Magnetkraft des Gerätes.

Die Produkte sind gefertigt und geprüft nach DIN VDE 0580/07.2000.

Eigenschaften:
- Nennspannungen: 24 VDC
- mit Gleichrichter-Steckverbinder: 230 V AC/40-60 Hz möglich
- Einschaltdauer: 100% ED
- Schutzart: nach IEC 60529
- Thermische Klasse: B

Konstruktionsänderungen sind vorbehalten

Einfachhubmagnete

Gleichstrom-Hochleistungs-Hubmagnete der Baureihe LHS sind Magnete mit hoher Leistung. Sie werden mit waagerechter Kennlinie geliefert. Der Anker ist beidseitig
mit wartungsfreien Präzisionslagern geführt. Dadurch entsteht eine sehr hohe Verschleißfestigkeit und es wird eine lange Lebensdauer bei gleichbleibenden Magnetdaten erreicht.

*** Andere Spannungsvarianten und Einschaltdauern erhalten Sie auf Anfrage ***

Passende Gerätestecker als Zubehör:
für Version 24VDC - Stecker: Artikel-No. 430006
für Version 205VDC - Stecker: Artikel-No. 430001 (mit integriertem Brückengleichrichter)

Technische Daten

Anschlussart
mit Normgerätestecker
Bauform
rund
Marke
Kendrion (Donaueschingen/Engelswies) GmbH
Menge Art.Nr. Bezeichnung Lager Nennspannung Einschaltdauer ED Hub Kraft Durchmesser Länge VE Einheit
LHS1150011 LHS115-205VDC-40%ED-30mm 205 VDC 40 % 30 mm 140 N 115 mm 100 mm 1 Stk
LHS0500014 LHS050-24VDC-100%ED-10mm 205 VDC 100 % 10 mm 17.5 N 50 mm 55 mm 1 Stk
LHS0900010 LHS090-205VDC-100%ED-25mm 205 VDC 100 % 25 mm 70 N 90 mm 93 mm 1 Stk
LHS1000004 LHS100-205VDC-100%ED-30mm 205 VDC 100 % 30 mm 70 N 100 mm 110 mm 1 Stk
LHS1150009 LHS115-205VDC-100%ED-30mm 205 VDC 100 % 30 mm 100 N 115 mm 100 mm 1 Stk
LHS1350012 LHS135-205VDC-100%ED-40mm 205 VDC 100 % 40 mm 170 N 135 mm 162 mm 1 Stk
LHS1700002 LHS170-205VDC-100%ED-50mm 205 VDC 100 % 50 mm 280 N 170 mm 189 mm 1 Stk
LHS0800010 LHS080-205VDC-100%ED-20mm 205 VDC 100 % 20 mm 44 N 80 mm 79 mm 1 Stk
LHS0500015 LHS050-205VDC-100%ED-10mm 205 VDC 100 % 10 mm 17.5 N 50 mm 55 mm 1 Stk
LHS0400005 LHS040-205VDC-100%ED-8mm 205 VDC 100 % 8 mm 8 N 40 mm 45 mm 1 Stk
LHS0600009 LHS060-205VDC-100%ED-12mm 205 VDC 100 % 12 mm 35 N 60 mm 65 mm 1 Stk
LHS0700012 LHS070-205VDC-100%ED-15mm 205 VDC 100 % 15 mm 45 N 70 mm 74 mm 1 Stk
LHS1350010 LHS135-24VDC-100%ED-40mm 24 VDC 100 % 40 mm 170 N 135 mm 162 mm 1 Stk
LHS1000003 LHS100-24VDC-100%ED-30mm 24 VDC 100 % 30 mm 70 N 100 mm 110 mm 1 Stk
LHS1150010 LHS115-24VDC-100%ED-30mm 24 VDC 100 % 30 mm 100 N 115 mm 100 mm 1 Stk
LHS0800001 LHS080-24VDC-100%ED-20mm 24 VDC 100 % 20 mm 44 N 80 mm 79 mm 1 Stk
LHS0900009 LHS090-24VDC-100%ED-25mm 24 VDC 100 % 25 mm 70 N 90 mm 93 mm 1 Stk
LHS1700005 LHS170-24VDC-100%ED-50mm 24 VDC 100 % 50 mm 280 N 170 mm 189 mm 1 Stk
LHS0700011 LHS070-24VDC-100%ED-15mm 24 VDC 100 % 15 mm 45 N 70 mm 74 mm 1 Stk
LHS0400004 LHS040-24VDC-100%ED-8mm 24 VDC 100 % 8 mm 8 N 40 mm 45 mm 1 Stk
LHS0600008 LHS060-24VDC-100%ED-12mm 24 VDC 100 % 12 mm 35 N 60 mm 65 mm 1 Stk
Art.Nr. Kurzbezeichnung
430001 Gerätesteckdose DIN EN 175301-803 - GDSB 211 - mit integriertem Brückengleichrichter
430006 Gerätesteckdose DIN EN 175301-803 - GD 211/311 - 43-1702-820-04 - ohne Brückengleichrichter
Änderungen vorbehalten
