Doppelspreizmagnete

Eigenschaften

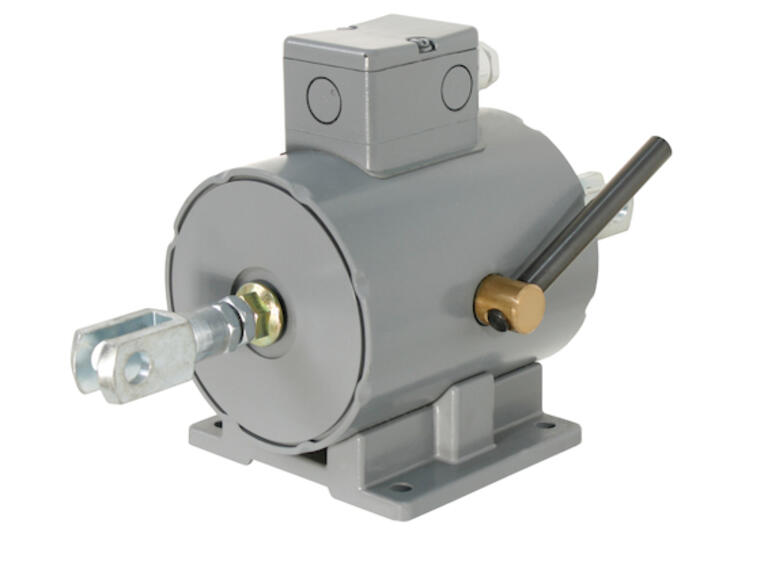

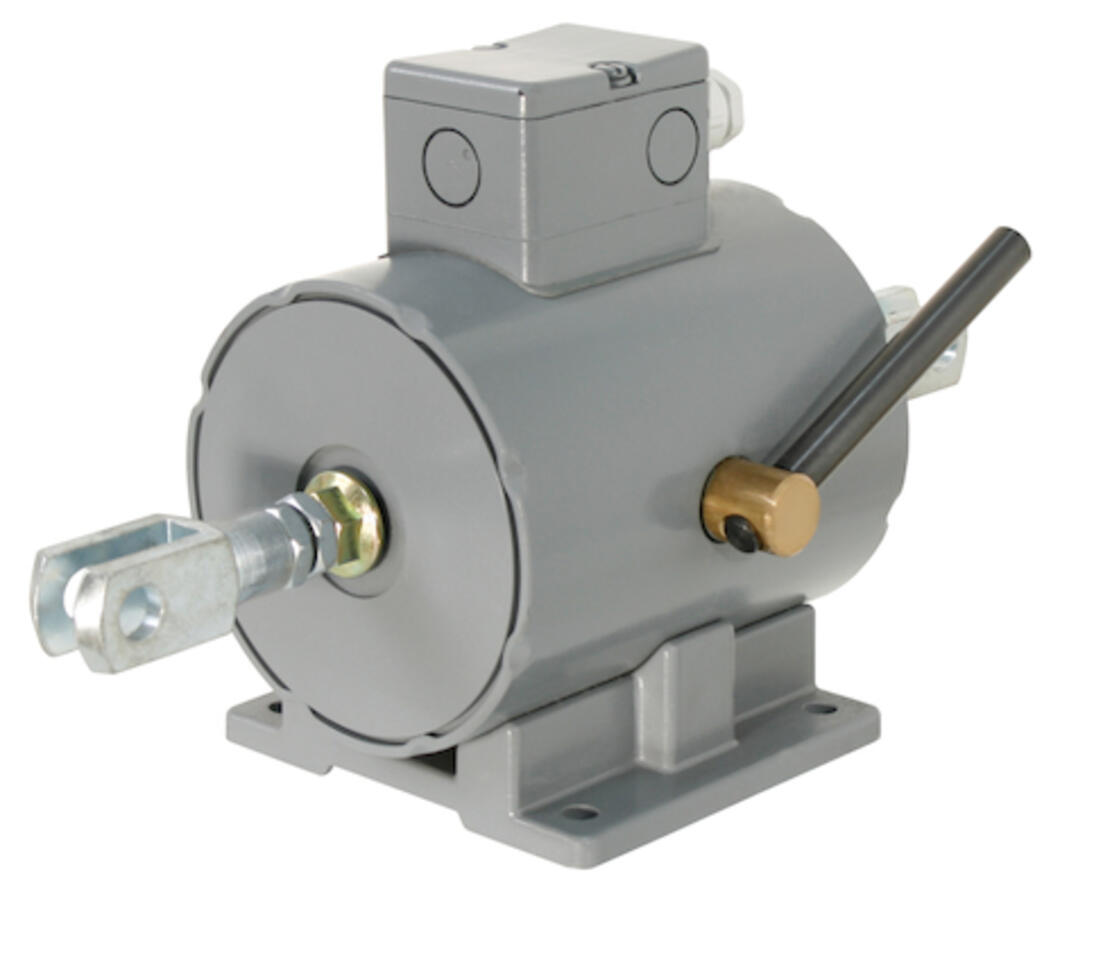

Doppelspreizmagnete der Baureihe Elevator Line der Kendrion

Doppelspreizmagnete mit kurzem Hub und großer Magnetkraft, eignen sich besonders für den Einsatz in Aufzugs-, Fahrtreppenantrieben und bei Industriebremsen zum Lüften von Backen- bzw. Trommelbremsen.

Bei diesen Magneten erfolgt die Hubbewegung von der Hubanfangslage in die Hubendlage durch elektromagnetische Kraftwirkung und die Rückstellung durch äußere Kräfte.

Die Einbaulage der Produkte ist beliebig und bei Kraftabnahme in axialer Richtung wartungsfrei.

Mittels Dichtring und Dichtplatte ist der Magnetinnenraum weitgehend gegen das Eindringen von Staub und Feuchtigkeit geschützt.

Die angegebenen Magnetkräfte werden bei 90% der Nennspannung und im betriebswarmen Zustand erreicht. Die Werte für die Schaltzeiten gelten für Nennspannung, betriebswarmen Zustand und Belastung mit 70% der Magnetkraft des Gerätes.

Die Produkte sind gefertigt und geprüft nach DIN VDE 0580 / 07.2000.

Nennspannung: 205 V

Hinweis:
Durch die Umstellung der Netzspannung von 220 V AC auf 230 V AC und von Selen- auf Silizium-Graetzbrücken-Gleichrichtern werden Magnete mit einer Spulenspannung ausgelegt für 180 V DC, thermisch überlastet.

Schalthäufigkeit: 180/h

Einschaltdauer: 40% und 100%

Bei Betrieb mit Übererregung ist ein entsprechender Übererregungsgleichrichter auszuwählen. (Übererregungsfaktor 2:1 oder 3,4:1) Die AC-Netz sowie die Übererregungs- und Haltespannung ist im Auftragsfall anzugeben. Die Standard-Einschaltdauer beträgt in diesen Fällen 80%.

Schutzart: nach EN 60529 / 09.2000: IP54

Thermische Klasse: B, F

Konstruktionsänderungen sind vorbehalten.

*** Andere Einschaltdauern (100%ED) erhalten Sie auf Anfrage ***

Geräte der Baureihe LED088000A00 bis LED165000A00 bestehen aus zwei Einfachhubmagnetsystemen, die in einem Gehäuse untergebracht sind. Die Geräte eignen
sich für den Betrieb mit Normalerregung oder Übererregung. Je nach Einsatzfall erfolgt die Befestigung unmittelbar am Gehäuse oder lose in den beidseitigen Gabeln.
Die Geräte dieser Baureihe sind für eine Not-Handlüftung vorbereitet. Ein grosses Sortiment von auf den Magneten und Einsatzfall abgestimmten Übererregungsgleichrichtern steht zur Verfügung. Die Hauptanwendungsgebiete der Baureihe 41 334.. liegen im Bereich Aufzugsbau, Rolltreppen und Fahrsteige.

Technische Daten

Betriebsspannung
205 V
Spannungsart
DC
Anschlussart
PG-Kabelverschraubung
Einschaltdauer ED
40 %
Marke
Kendrion (Donaueschingen/Engelswies) GmbH
Menge Art.Nr. Bezeichnung Lager Hub Kraft Länge Durchmesser VE Einheit
41090070 LED088000A00-205VDC-40%ED-2mm 2 mm 650 N 120 mm 88 mm 1 Stk
LED0980046 LED098000A00-205VDC-40%ED-2.5mm 2.5 mm 1080 N 136 mm 98 mm 1 Stk
LED1150015 LED115000A00-205VDC-40%ED-3mm 3 mm 980 N 140 mm 115 mm 1 Stk
LED1350018 LED135000A00-205VDC-40%ED-3mm 3 mm 2100 N 165 mm 135 mm 1 Stk
LED1400024 LED140000A00-205VDC-40%ED-4mm 4 mm 2200 N 225 mm 135 mm 1 Stk
LED1650005 LED165000A00-205VDC-40%ED-4mm 4 mm 2600 N 250 mm 165 mm 1 Stk
Änderungen vorbehalten
