Hochleistungshubmagnete Typ LHP025055

Eigenschaften

Hochleistungshubmagnete High Performance Line der Kendrion

Die Hochleistungshubmagnete der High Performance Line von Kendrion zeichnen sich durch eine enorme Hubarbeitsdichte und ein variables Baukastensystem aus.

Diese quadratischen Hubmagnete werden überall dort eingesetzt, wo große Kräfte, kurze Schaltzeiten und ein hoher Wirkungsgrad bei kleinem Bauraum gefordert sind. Sie erfüllen die speziellen Anforderungen für den Einsatz in Hochspannungs- Leistungsschaltern, Eisenbahntürverriegelungen sowie in allgemeinen Betätigungsfunktionen der Automatisierungs- und Sicherheitstechnik.

Die Wirkungsweise des Hochleistungshubmagneten beruht auf der Kraftwirkung, die im magnetischen Feld auf ferromagnetische Körper ausgeübt wird. Elektromagnete sind Energiewandler und wandeln elektrische Energie in mechanische Bewegungsenergie um.

Generell erfolgt die Hubbewegung von der Hubanfangslage in die Hubendlage (durch elektromagnetische Kräfte), während die Ankerrückstellung durch äußere Kräfte
oder durch eine integrierte Rückstellfeder erfolgt.

Hochleistungshubmagnete sind Stellelemente, in denen die Kraftwirkung eines elektromagnetischen Feldes zur Ausübung einer Längsbewegung verwendet wird. Die Hubbegrenzung kann manuell auf jeden Einsatzfall abgestimmt und eingestellt werden.

Die Produkte sind gefertigt und geprüft nach DIN VDE 0580/07.2000.

Der Hochleistungshubmagnet weist im Standard die Schutzart IP40 auf. Die Variante LHP035 ist aber durch einen zusätzlichen Faltenbalg und Dichtring auch in IP54 erhältlich.

Hochleistungshubmagnet der LHP-Baureihe

Durch das optimale Verhältnis von Eisen zu Kupfer wird die maximale Kraft bei begrenztem Bauraum erreicht. Das Gehäuse besteht aus zwei Teilen, wodurch ein modularer Aufbau unterschiedlicher Spannungs-, Leistungs- und Hubvarianten möglich ist.

LHP035 - Kantenmass 35mm, Standardausführung
LHP025 - Kantenmass 25mm

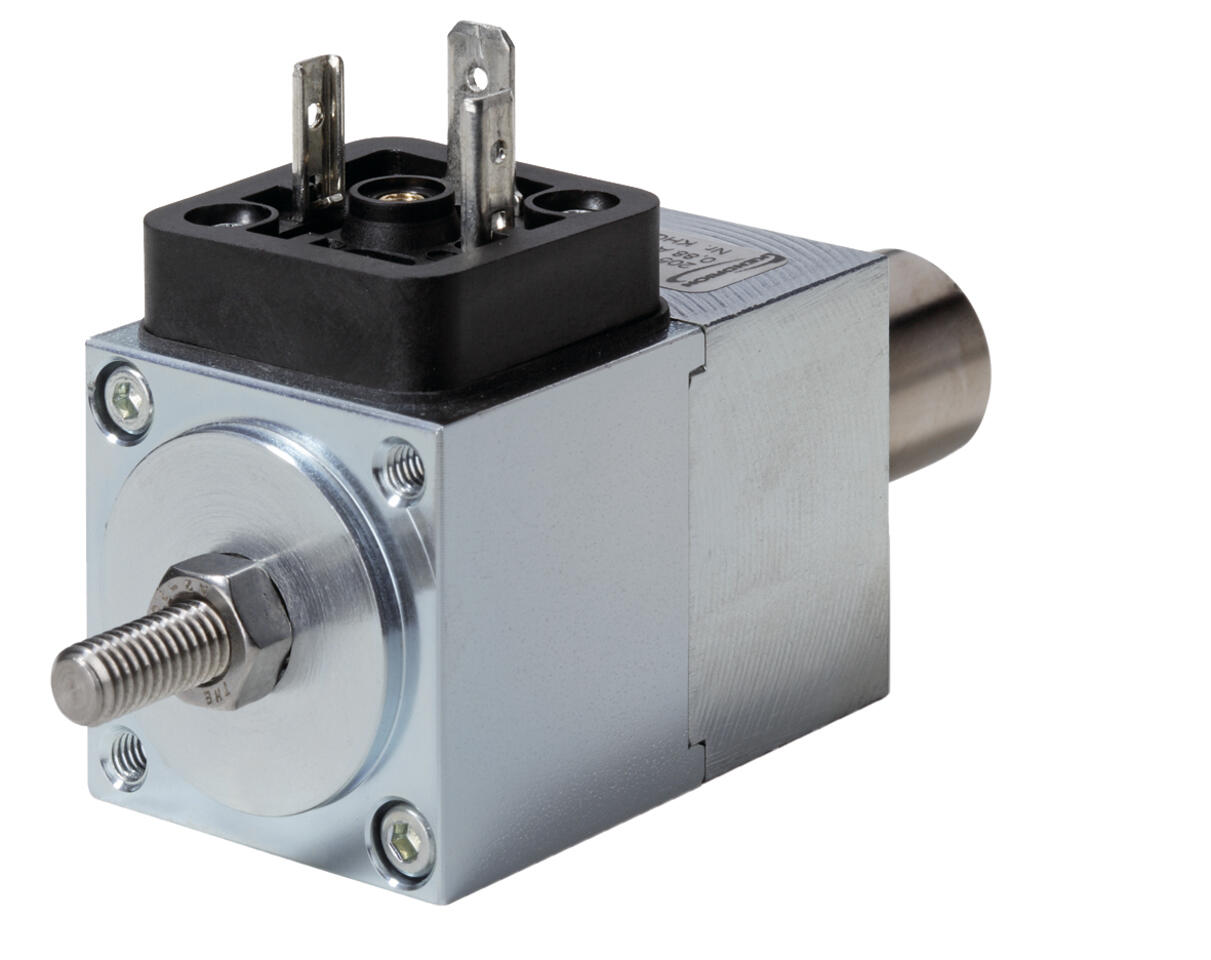

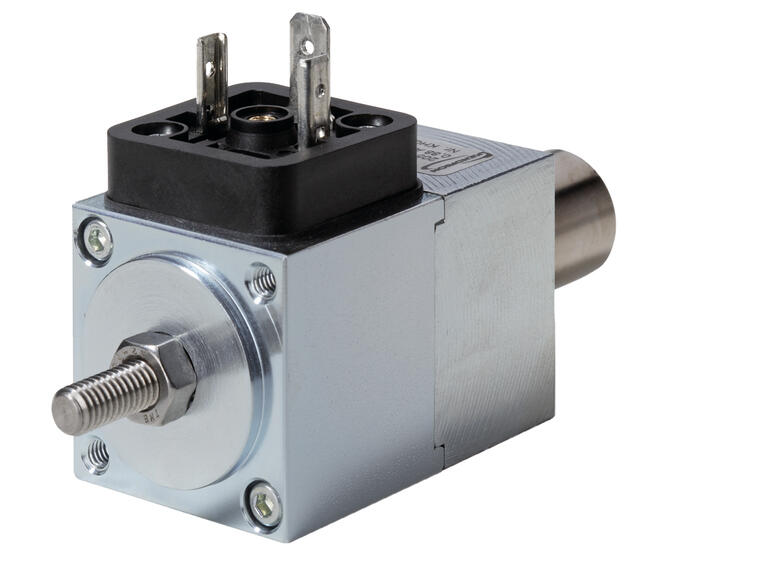

Hochleistungshubmagnet LHP025055

Der LHP025055 ist ein Hubmagnet in geschlossener Bauweise mit einem Kantenmaß von 25mm. Die Serie wird bevorzugt für kleinstes Einbauvolumen und hohen Kraftbedarf eingesetzt. Der Hochleistungshubmagnet kann ziehend oder drückend betätigt werden, dabei erfolgt die Hubbewegung elektromagnetisch von der Hubanfangslage in die Hubendlage. Für die Rückstellung sorgt optional eine integrierte Rückstellfeder. Die Befestigung ist stirnseitig vorgesehen. Der LHP025055 kann in beliebiger Einbaulage montiert werden, die Kraftabnahme erfolgt axial. Die Standardausführung verfügt über freie Litzen und der Schutzart IP40. Die Standard-Spulenspannung beträgt 24V. Andere Spannungsvarianten sind auf Anfrage verfügbar. Die modulare Bauweise ermöglicht es, den LHP025055 mit weiteren Optionen auszustatten, siehe Optionen zum LHP025055.

Die genauen technischen Informationen und die verschiedenen Möglichkeiten entnehmen Sie bitte den PDF-Katalogblättern.

*** Andere Spannungsvarianten und Einschaltdauern erhalten Sie auf Anfrage ***

Technische Daten

Betriebsspannung
24 V
Spannungsart
DC
Hub
10 mm
Breite
25 mm
Höhe
25 mm
Einschaltdauer ED
100 %
Marke
Kendrion (Donaueschingen/Engelswies) GmbH
Menge Art.Nr. Bezeichnung Lager VE Einheit
50005778 LHP025055A00-24VDC-100%ED-10mm-mRF 1 Stk
Art.Nr. Kurzbezeichnung
GMN 209 NJ-KOMPLETT Gerätesteckdose DIN EN 175301-803 B - 932987100 - mit Dichtung, ohne Brückengleichrichter
