Produkteigenschaften
Hubmagnete in bistabiler Ausführung sind für den Impulsbetrieb ausgelegt. Der Anker dieser Magnete wird nach Betätigung ohne weitere Energiezufuhr in seiner Endposition gehalten. Durch einen Stromimpuls in umgekehrter Polarität bewegt die integrierte Rückholfeder den Anker zurück in die Ausgangsposition.
Bistabile Hubmagnete eignen sich besonders für den Einsatz bei Anforderungen an niedrigen Energiebedarf und für netzunabhängige Anwendungen wie z.B. Verriegelungen in transportablen Geräten, Türverriegelungen und Schliesseinrichtungen. Aufgrund des geringen Einbauraums sind die Magnete leicht in die Schliesseinrichtungen integrierbar.
Individuelle Spulenauslegungen für abweichende Betriebsspannungen oder Einschaltdauern sind ebenso möglich wie spezifische Anschlusstechnik mit konfektionierten Anschlussleitungen oder Steckanschlüssen.
Merkmale
– kompakte Bauform
– geringe Leistungsaufnahme (Batteriebetrieb möglich)
– 2 stabile Endpositionen
– hohe Lebensdauer
– flexibel anpassbar
Technische Daten & Downloads
- Nennspannung
- 24 VDC
- Rückholfeder
- Ja
- Anschlussart
- mit freien Litzen
- Marke
- Kendrion Kuhnke
- Downloads
- Datasheet_Solenoids_bistable.pdf
Filter
| Menge | Art. Nr. | Bezeichnung | Lager | EAN | Einschaltdauer ED | Hub | Anfangskraft | Endkraft | Kabel-/Litzenlänge | Prüfspannung | Thermische Klasse | Nennaufnahme | VE | Einheit |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
BI13-F-24VDC 25%ED | 17982 |
|
4030727179822 | 25% | 3mm | 1N | 4N | 100mm | 500 Veff | E, 120°C | 7W | 1 | Stk |
|
|
BI16-F-24VDC 10%ED | 194403 |
|
10% | 4mm | 5N | 12N | 100mm | kA | F, 155 °C | 19W | 1 | Stk | |
|
|
BI16-F11-24VDC 10%ED | 202611 |
|
10% | 4mm | 5N | 12N | 110mm | kA | F, 155 °C | 19W | 1 | Stk | |
|
|

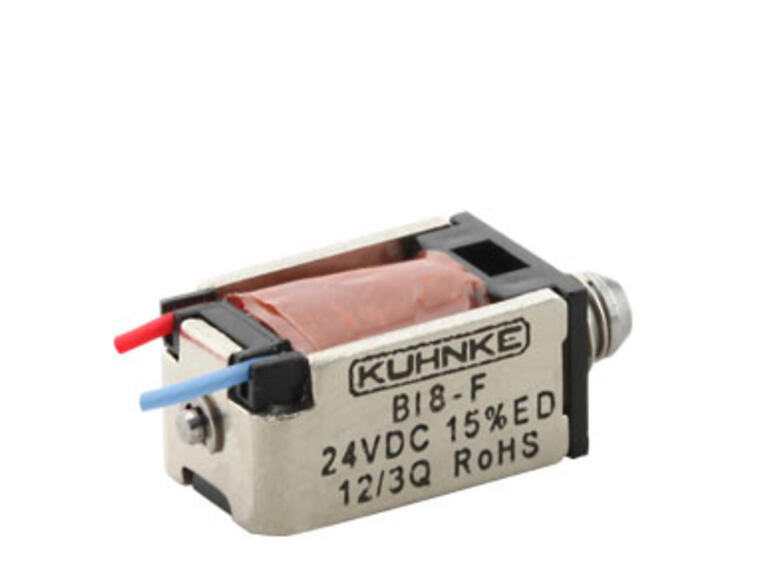

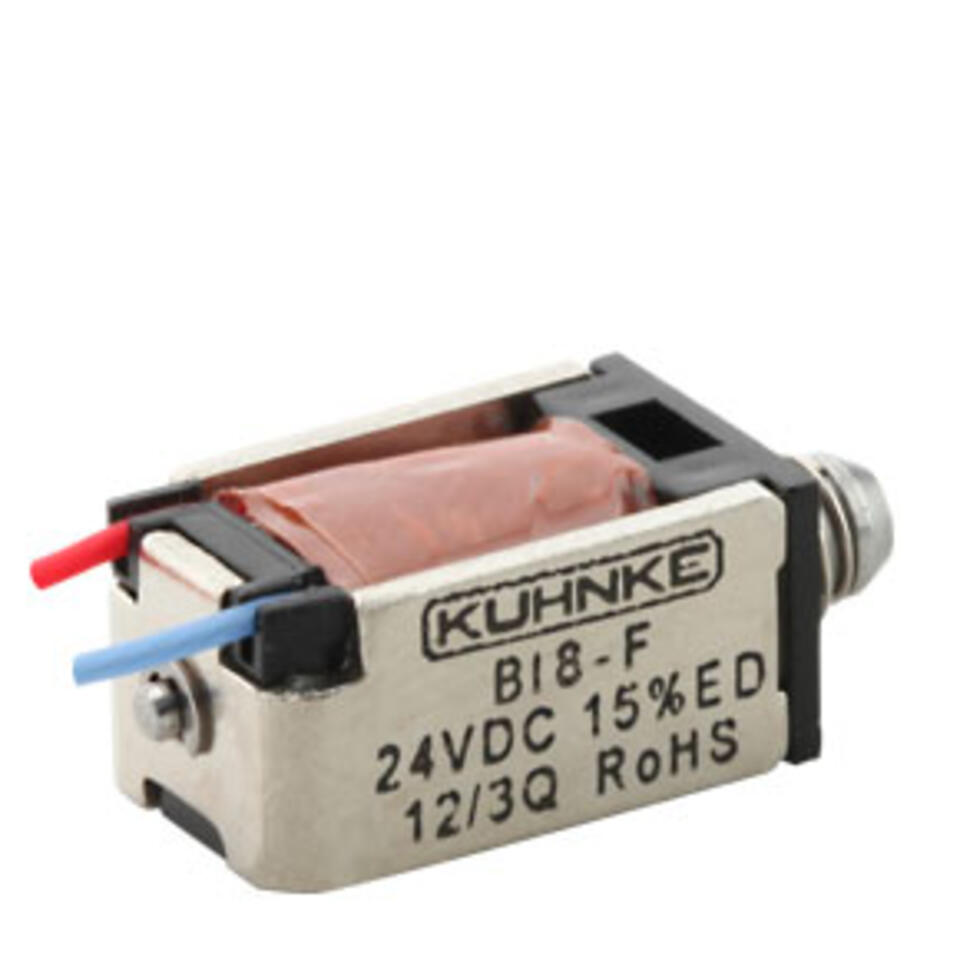

BI8-F-24VDC 15%ED | 29265 |
|
4030727292651 | 15% | 2.5mm | 0.18N | 3.5N | 100mm | 500 Veff | E, 120°C | 7.2W | 1 | Stk |
|
|

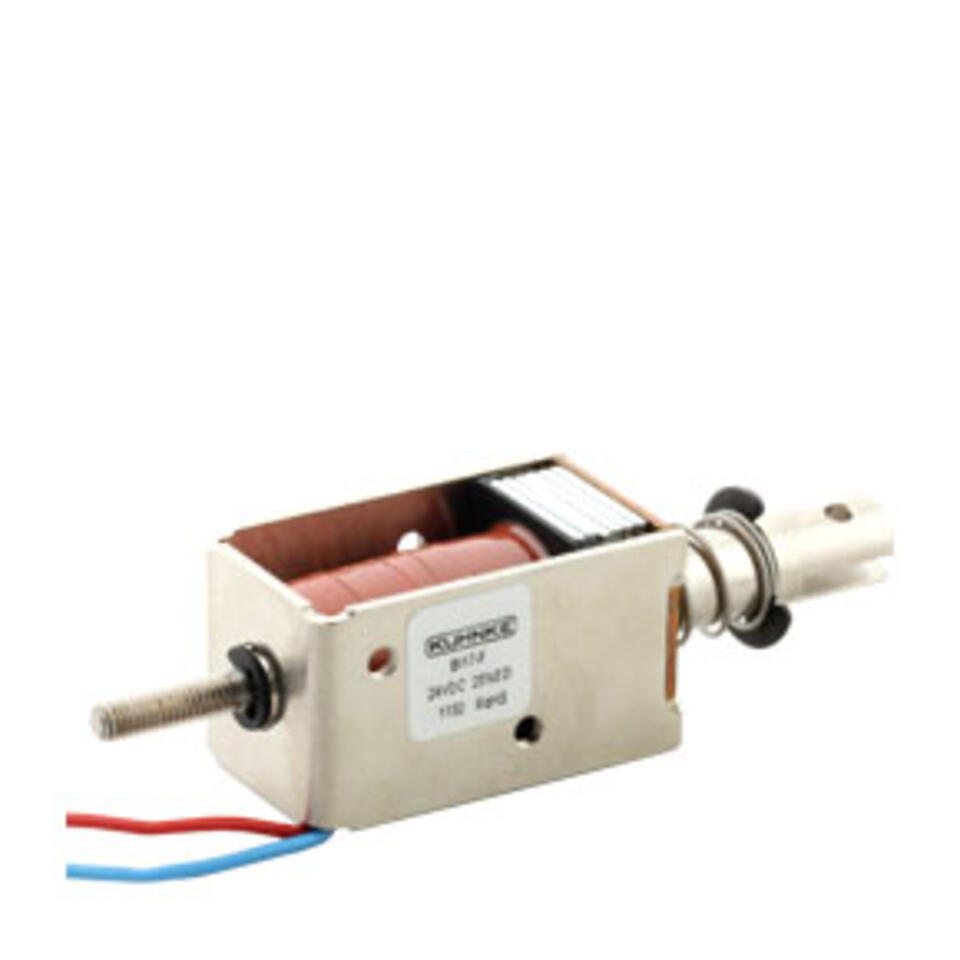

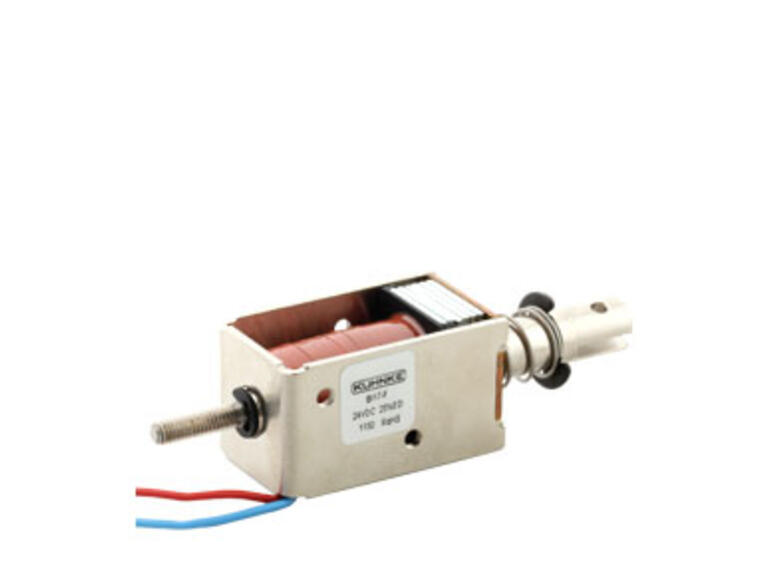

BI17-F-24VDC 25%ED | 51273 |
|
4030727512735 | 25% | 4mm | 2.4N | 8N | 100mm | kA | E, 120°C | 9.5W | 1 | Stk |
|
|
BI34-F-24VDC 25%ED | 94135 |
|
4030727000522 | 25% | 8mm | 12N | 45N | 100mm | kA | B, 130 °C | 38W | 1 | Stk |
