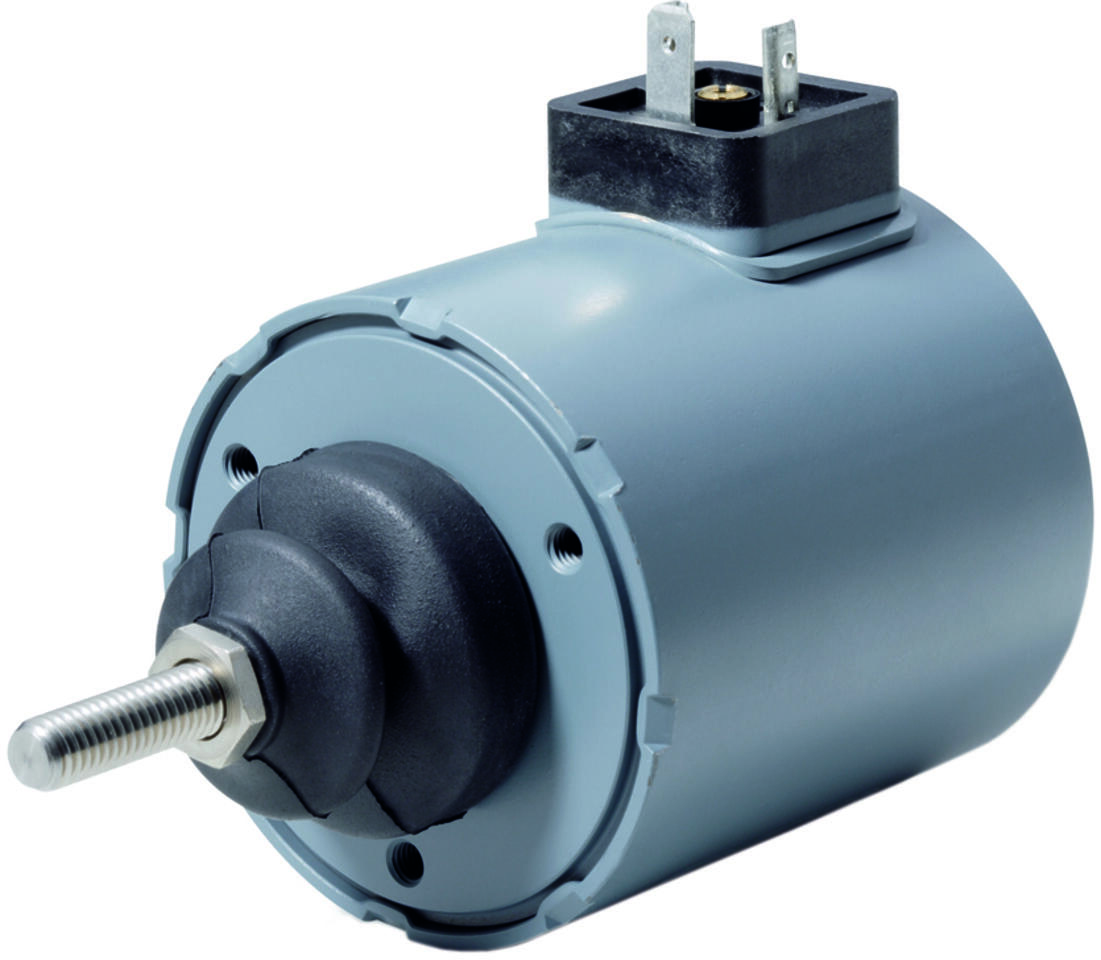

Electro-aimant linéaire DC haute performance LHS

Propriétés

La série High Power Line de Kendrion de solénoïdes linéaires haute performance à courant continu à haute performance

Les lignes LHS et LHR se caractérisent par des dimensions réduites et une faible consommation d'énergie avec une capacité de levage maximale, des temps de commutation courts et un fonctionnement silencieux.

Ils sont utilisés comme composants fiables dans tous les domaines de la technique - dans les machines-outils et les machines d'emballage, dans les machines automatiques et de bureau, dans les systèmes de commande et de régulation - partout où des exigences élevées en matière de sécurité fonctionnelle et de fiabilité sont posées.

Pour tous les types de solénoïdes, la course du solénoïde est la distance parcourue par l'induit entre la position de course initiale et la position de course finale. La position initiale de la course est la position initiale de l'induit avant le début du mouvement de course ou après l'achèvement du réarmement. La position finale de la course est la position de l'induit qui est déterminée par la conception de l'électro-aimant et qu'il assume en raison de la force électromagnétique.

Les forces magnétiques spécifiées sont atteintes à 90% de la tension nominale et à la température de fonctionnement. Les valeurs des temps de commutation sont valables pour la tension nominale, la température de fonctionnement et la charge avec 70% de la force magnétique de l'appareil.

Les produits sont fabriqués et testés selon DIN VDE 0580/07.2000.

Propriétés :
- Tensions nominales : 24 VDC
- avec connecteur redresseur : 230 V AC/40-60 Hz possible
- Facteur de marche : 100% ED
- Classe de protection : selon IEC 60529
- Classe thermique : B

Design sujet à changement sans préavis

Solénoïdes simples

Les solénoïdes linéaires haute performance de la série LHS DC sont des solénoïdes haute performance. Ils sont fournis avec une caractéristique horizontale. L'induit est monté des deux côtés.

avec roulements de précision sans entretien. Il en résulte une très grande résistance à l'usure et une longue durée de vie avec des données magnétiques constantes.

*** Autres variantes de tension et rapports cycliques disponibles sur demande ***

Des fiches d'appareil appropriées comme accessoires :
pour la version 24VDC - fiche : article n° 430006
pour la version 205VDC - connecteur : Part No. 430001 (avec pont redresseur intégré)

Spécifications techniques

type de connexion
mit Normgerätestecker
modèle
rond
marque
Kendrion (Donaueschingen/Engelswies) GmbH
Quantité Réf. Bezeichnung Stock Tension nominale cycle de service course force diamètre Longueur UV Unité
LHS1150011 LHS115-205VDC-100%FM-30mm 205 VDC 40 % 30 mm 140 N 115 mm 100 mm 1 pcs
LHS0500014 LHS050-24VDC-100%FM-10mm 205 VDC 100 % 10 mm 17.5 N 50 mm 55 mm 1 pcs
LHS0900010 LHS090-205VDC-100%FM-25mm 205 VDC 100 % 25 mm 70 N 90 mm 93 mm 1 pcs
LHS1000004 LHS100-205VDC-100%FM-30mm 205 VDC 100 % 30 mm 70 N 100 mm 110 mm 1 pcs
LHS1150009 LHS115-205VDC-100%FM-30mm 205 VDC 100 % 30 mm 100 N 115 mm 100 mm 1 pcs
LHS1350012 LHS135-205VDC-100%FM-40mm 205 VDC 100 % 40 mm 170 N 135 mm 162 mm 1 pcs
LHS1700002 LHS170-205VDC-100%FM-50mm 205 VDC 100 % 50 mm 280 N 170 mm 189 mm 1 pcs
LHS0800010 LHS080-205VDC-100%FM-20mm 205 VDC 100 % 20 mm 44 N 80 mm 79 mm 1 pcs
LHS0500015 LHS050-205VDC-100%FM-10mm 205 VDC 100 % 10 mm 17.5 N 50 mm 55 mm 1 pcs
LHS0400005 LHS040-205VDC-100%FM-8mm 205 VDC 100 % 8 mm 8 N 40 mm 45 mm 1 pcs
LHS0600009 LHS060-205VDC-100%FM-12mm 205 VDC 100 % 12 mm 35 N 60 mm 65 mm 1 pcs
LHS0700012 LHS070-205VDC-100%FM-15mm 205 VDC 100 % 15 mm 45 N 70 mm 74 mm 1 pcs
LHS1350010 LHS135-24VDC-100%FM-40mm 24 VDC 100 % 40 mm 170 N 135 mm 162 mm 1 pcs
LHS0600008 LHS060-24VDC-100%FM-12mm 24 VDC 100 % 12 mm 35 N 60 mm 65 mm 1 pcs
LHS1000003 LHS100-24VDC-100%FM-30mm 24 VDC 100 % 30 mm 70 N 100 mm 110 mm 1 pcs
LHS0800001 LHS080-24VDC-100%FM-20mm 24 VDC 100 % 20 mm 44 N 80 mm 79 mm 1 pcs
LHS0900009 LHS090-24VDC-100%FM-25mm 24 VDC 100 % 25 mm 70 N 90 mm 93 mm 1 pcs
LHS1700005 LHS170-24VDC-100%FM-50mm 24 VDC 100 % 50 mm 280 N 170 mm 189 mm 1 pcs
LHS0700011 LHS070-24VDC-100%FM-15mm 24 VDC 100 % 15 mm 45 N 70 mm 74 mm 1 pcs
LHS2000002 LHS200-24VDC-100%FM-60mm 24 VDC 100 % 60 mm 410 N 200 mm 208 mm 1 pcs
LHS0400004 LHS040-24VDC-100%FM-8mm 24 VDC 100 % 8 mm 8 N 40 mm 45 mm 1 pcs
LHS1150010 LHS115-24VDC-100%FM-30mm 24 VDC 100 % 30 mm 100 N 115 mm 100 mm 1 pcs
Réf. Description rapide
430001 Connecteur DIN EN 175301-803 - GDSB 211 - avec redresseur à pont intégré
430006 Prise pour appareil DIN EN 175301-803 - GD 211/311 - 43-1702-820-04 - sans pont redresseur
Sous réserve de modifications
