Kuhnke Electro-aimant DC haute performance RM, V

Propriétés

Aimants électromagnétiques de levage haute performance Kuhnke

Les aimants électromagnétiques haute performance Kuhnke en construction fermée avec palier sans entretien garantissant la plus longue durée de vie sont disponibles en tant qu'aimants combinés pour la force à deux côtés, partiellement avec ressort de rappel intégré. Ils sont particulièrement adaptés là où la durée de vie la plus longue est exigée. Grâce à la palier sans entretien double face, des cycles de commutation atteignant la dizaine de millions sont possibles. Les aimants sont disponibles en forme cylindrique et en section carrée.

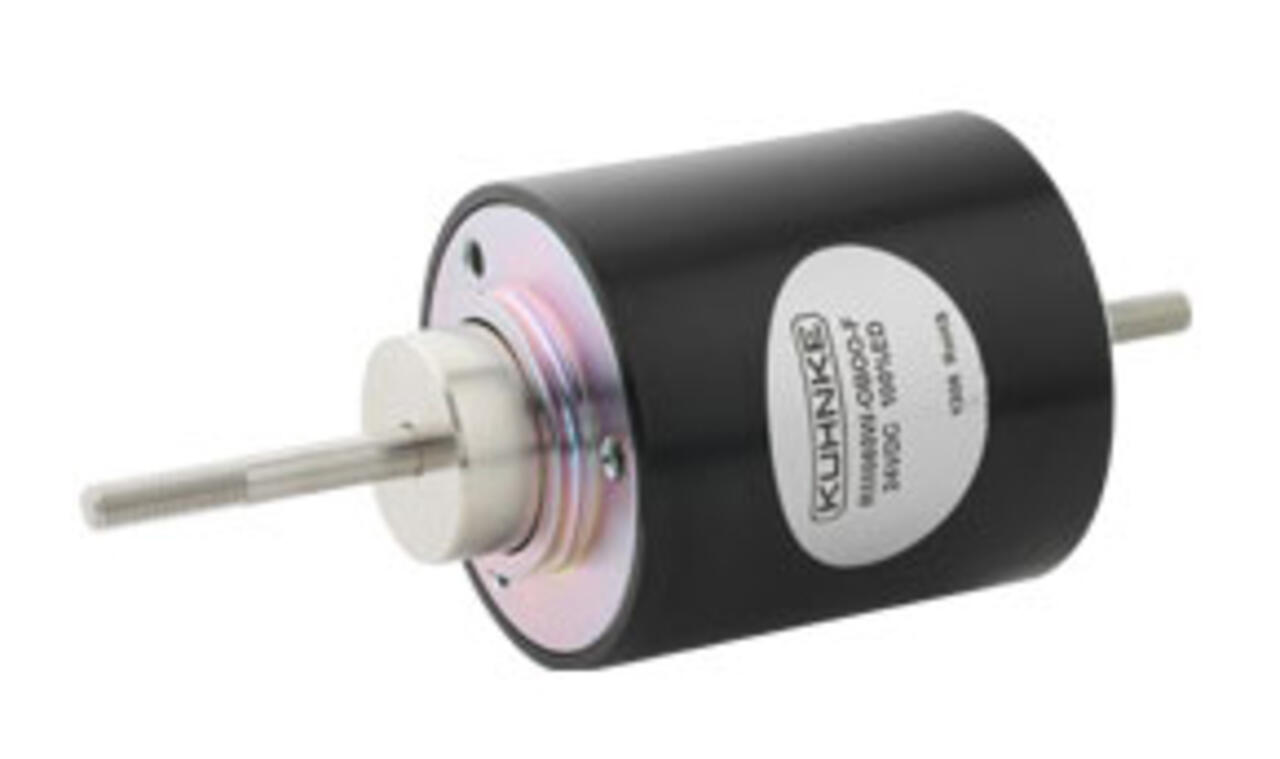

Série RM
Les aimants électromagnétiques haute performance de la série RM sont construits de manière modulaire à partir de la taille 040. Ils peuvent être montés par des trous de fixation face avant et arrière. Une fixation par bride est également possible. Outre les types préférés pour la force à deux côtés, une multitude de variantes, y compris une version protégée contre les projections d'eau, peuvent être configurées.

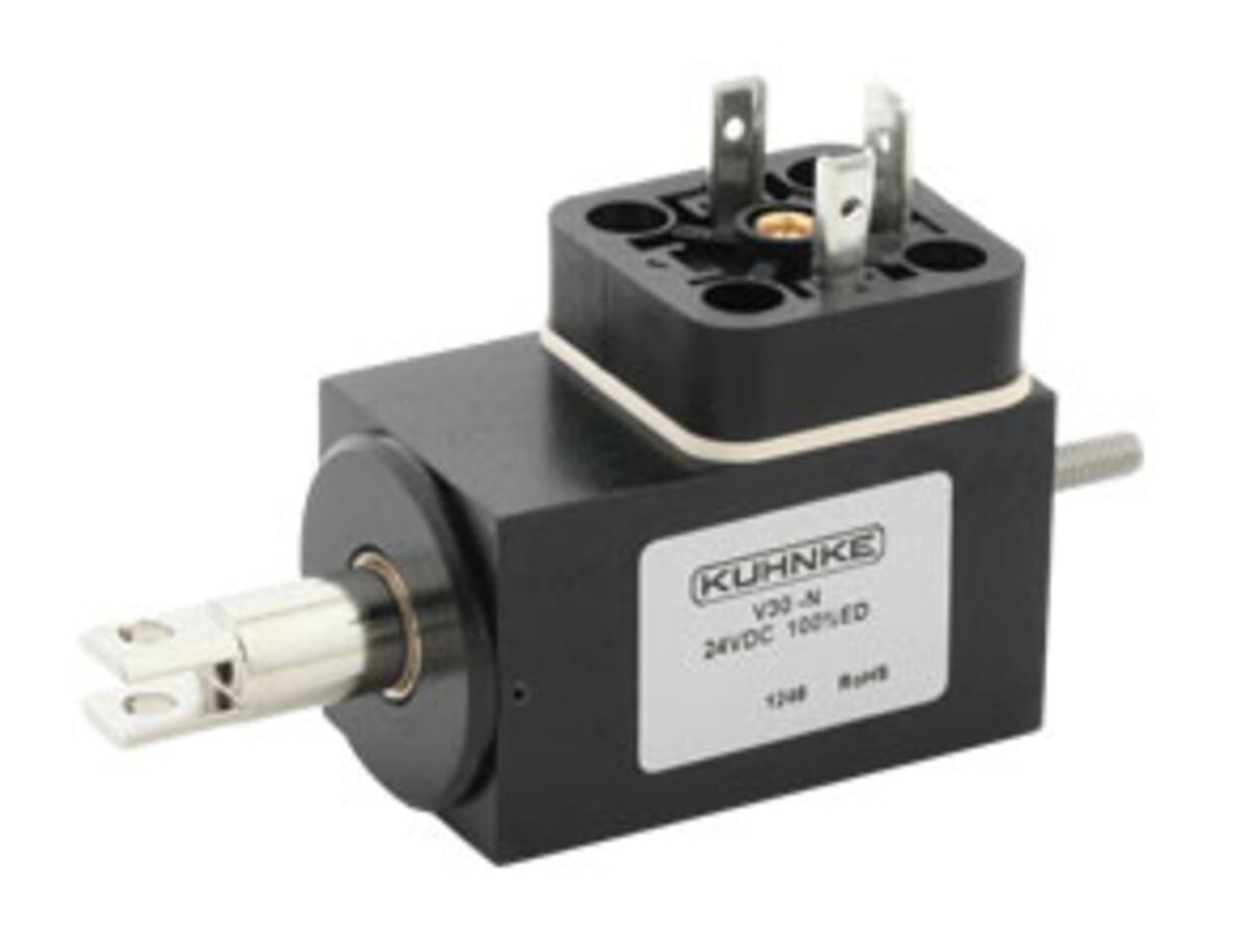

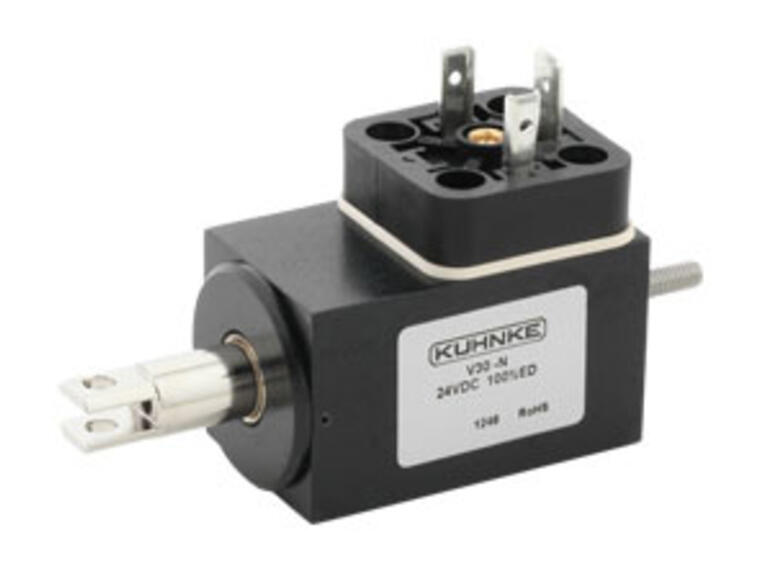

Série V
Les aimants de levage de la série V sont aussi des électroaimants à levage simple avec palier sans entretien en construction fermée. La fixation se fait par des trous de fixation latéraux dans le boîtier rectangulaire. La prise de force est réalisée côté choc par une tige filetée et côté traction par une fixation à fourche. Pour la connexion électrique, des fils libres ou une prise pour connecteurs rectangulaires sont possibles.

Caractéristiques :
- Construction compacte
- Temps de commutation courts
- Sans entretien
- Très polyvalent

Applications :
- Automatisation de manutention
- Construction mécanique
- Technologie médicale
- Aéronautique
- Technologie énergétique
- Technologie des appareils

Des conceptions de bobine individuelles pour différentes tensions de service ou durées d'enclenchement sont possibles ainsi que des techniques de connexion spécifiques avec câbles de connexion ou connecteurs pré-assemblés. La bobine est généralement conçue pour un fonctionnement en courant continu avec une tension nominale de 24 V CC. Pour une bobine de 205 V CC, un fonctionnement direct sur le réseau secteur 230 V CA est possible via un boîtier de raccordement avec redresseur.

Spécifications techniques

Tension nominale
24 VDC
marque
Kendrion Kuhnke
Quantité Réf. Bezeichnung Stock EAN cycle de service course Ressort de rappel Force initiale Force finale type de connexion longueur du câble/fils Tension d'essai Classe thermique Enregistrement nominatif UV Unité
RM050-W-OBOO-F-24VDC 25%ED 190608 25 % 10 mm Nein 48 N 70 N mit freien Litzen 200 mm 2500 Veff F, 155 °C 70 W 1 pcs
RM20-F-24VDC 100%ED 57915 4030727579158 100 % 3 mm Nein 1.45 N 2.9 N mit freien Litzen 100 mm 800 Veff B, 130 °C 3.9 W 1 pcs
RM20-R-F-24VDC 100%ED 82320 4030727823206 100 % 3 mm Ja 1.45 N 2.9 N mit freien Litzen 100 mm 800 Veff B, 130 °C 3.9 W 1 pcs
RM26-F-24VDC 100%ED 69825 4030727698255 100 % 4 mm Nein 1.9 N 6 N mit freien Litzen 100 mm 800 Veff B, 130 °C 5.5 W 1 pcs

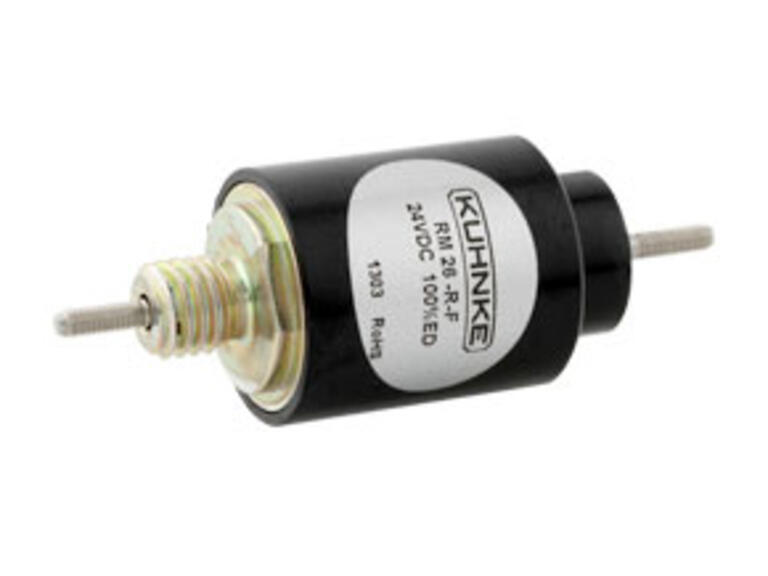

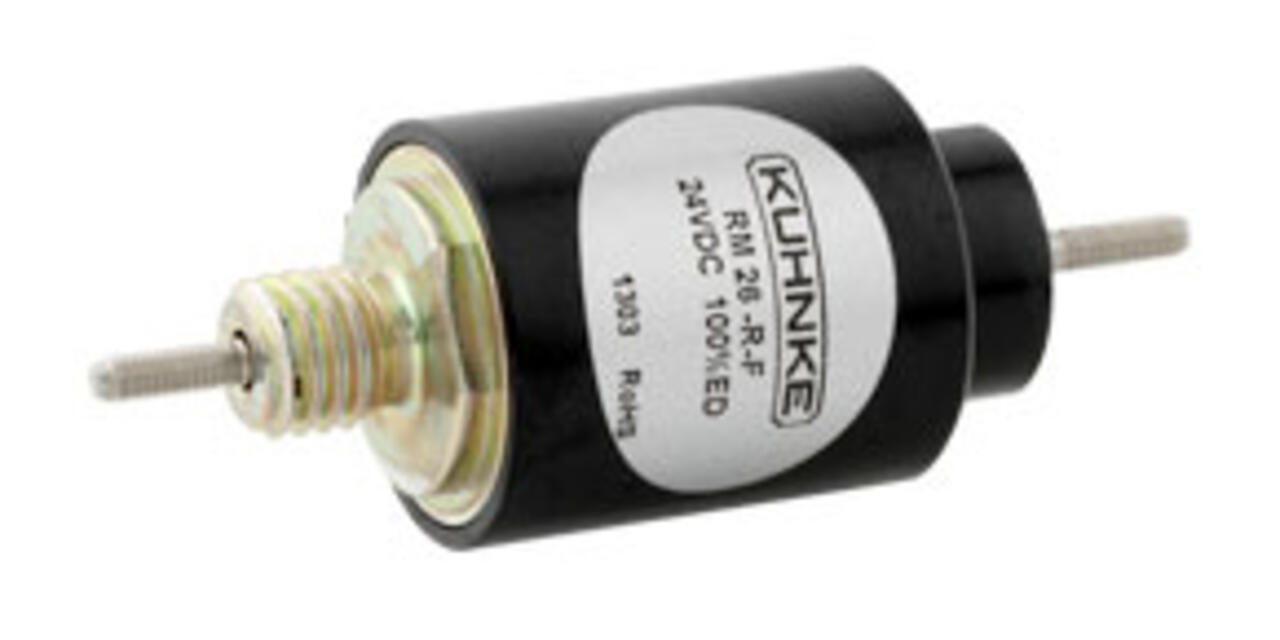

RM26-R-F-24VDC 100%ED 97940 4030727006326 100 % 4 mm Ja 1.9 N 6 N mit freien Litzen 100 mm 800 Veff B, 130 °C 5.5 W 1 pcs
RM13-F-24VDC 100%ED 68759 4030727687594 100 % 6 mm Nein 0.2 N 0.7 N mit freien Litzen 100 mm 600 Veff B, 130 °C 2.9 W 1 pcs
V30-N-24VDC 100%ED 95121 4030727002618 100 % 6 mm Nein 3.8 N 5.8 N mit Normgerätestecker 0 mm 2500 Veff E, 120°C 9.2 W 1 pcs
RM32-F-24VDC 100%ED 68651 4030727686511 100 % 8 mm Nein 2.8 N 8 N mit freien Litzen 100 mm 800 Veff B, 130 °C 6.5 W 1 pcs
RM32-R-F-24VDC 100%ED 72028 4030727720284 100 % 8 mm Ja 2.8 N 8 N mit freien Litzen 100 mm 800 Veff B, 130 °C 6.5 W 1 pcs
RM040-W-OBOO-F-24VDC 100%ED 68989 4030727689895 100 % 8 mm Nein 6 N 18 N mit freien Litzen 100 mm 2500 Veff F, 155 °C 11 W 1 pcs
V45-F-24VDC 100%ED 35208 4030727352089 100 % 10 mm Nein 12 N 35 N mit freien Litzen 100 mm 2500 Veff E, 120°C 18 W 1 pcs
RM050-W-OBOO-F-24VDC 100%ED 69070 4030727690709 100 % 10 mm Nein 13 N 25 N mit freien Litzen 200 mm 2500 Veff F, 155 °C 20 W 1 pcs
RM060-W-OROO-N-24VDC 100%ED 75122 100 % 12 mm Nein 23 N 90 N mit Normgerätestecker 0 mm 2500 Veff F, 155 °C 25 W 1 pcs
RM060-W-OBOO-N-24VDC 100%ED 77219 4030727772191 100 % 12 mm Nein 23 N 90 N mit Normgerätestecker 0 mm 2500 Veff F, 155 °C 25 W 1 pcs
RM060-W-OBOO-F-24VDC 100%ED 69326 4030727693267 100 % 12 mm Nein 23 N 90 N mit freien Litzen 200 mm 2500 Veff F, 155 °C 25 W 1 pcs
RM070-W-OBOO-N-24VDC 100%ED 77410 4030727774102 100 % 15 mm Nein 33 N 105 N mit Normgerätestecker 0 mm 2500 Veff F, 155 °C 31 W 1 pcs
RM070-W-OBOO-F-24VDC 100%ED 69328 4030727693281 100 % 15 mm Nein 33 N 105 N mit freien Litzen 200 mm 2500 Veff F, 155 °C 31 W 1 pcs
V65-F-24VDC 100%ED 73465 4030727734656 100 % 20 mm Nein 35 N 200 N mit freien Litzen 100 mm 2500 Veff F, 155 °C 33 W 1 pcs
RM080-W-OBOO-N-24VDC 100%ED 77462 100 % 25 mm Nein 40 N 200 N mit Normgerätestecker 200 mm 2500 Veff F, 155 °C 37 W 1 pcs
RM080-W-OBOO-F-24VDC 100%ED 69875 4030727698750 100 % 25 mm Nein 40 N 200 N mit freien Litzen 200 mm 2500 Veff F, 155 °C 37 W 1 pcs
RM100-W-OBOO-F-24VDC 100%ED 69878 100 % 30 mm Nein 40 N 200 N mit freien Litzen 200 mm 2500 Veff F, 155 °C 69 W 1 pcs
RM100-W-OBOO-N-24VDC 100%ED 77494 100 % 30 mm Nein 40 N 200 N mit Normgerätestecker 0 mm 2500 Veff F, 155 °C 51 W 1 pcs
RM090-W-OBOO-N-24VDC 100%ED 77219 100 % 40 mm Nein 50 N 210 N mit Normgerätestecker 0 mm 2500 Veff F, 155 °C 51 W 1 pcs
Réf. Description rapide
Z801 Fiche avec presse étoupe PG 9,
Z811 Fiche avec pont-redresseur Si intégré
Sous réserve de modifications
