Solénoïdes linéaires de commande

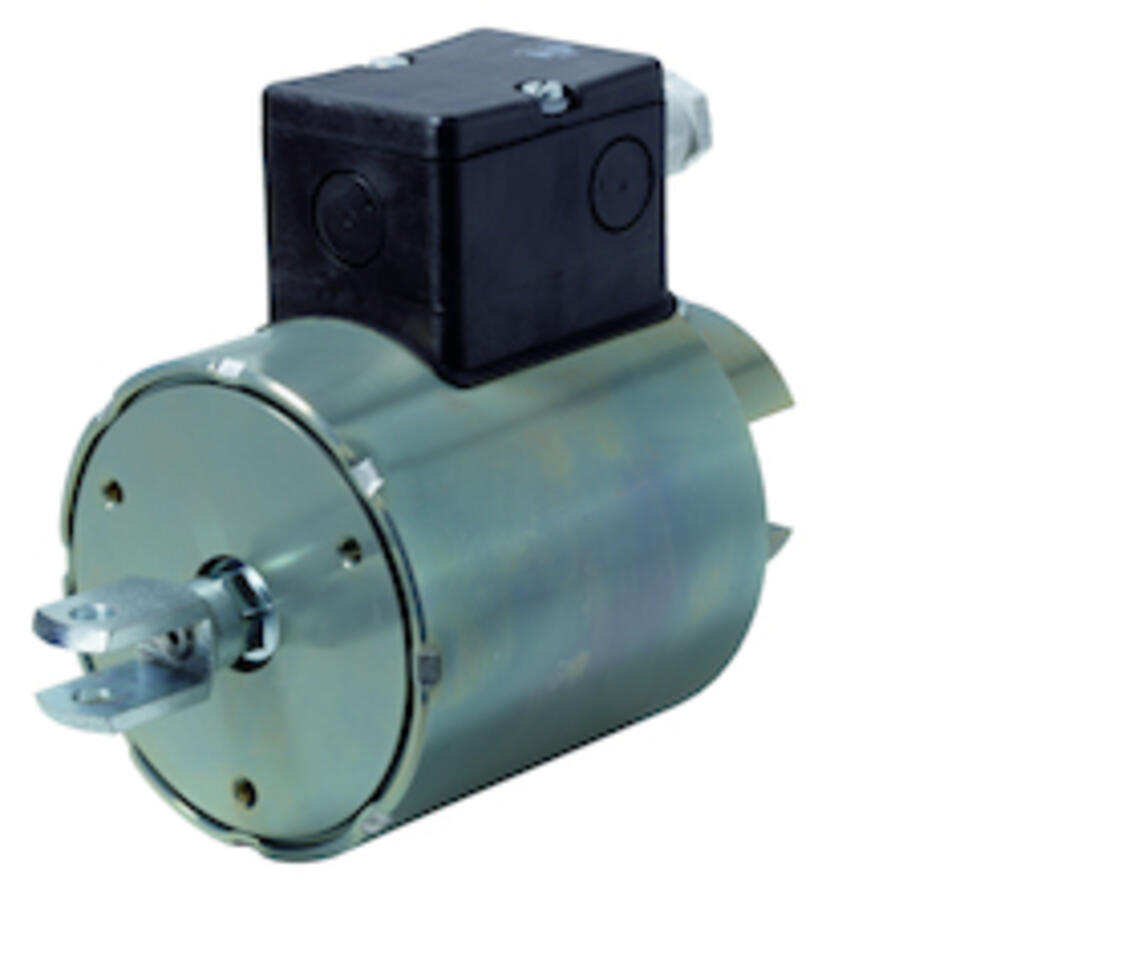

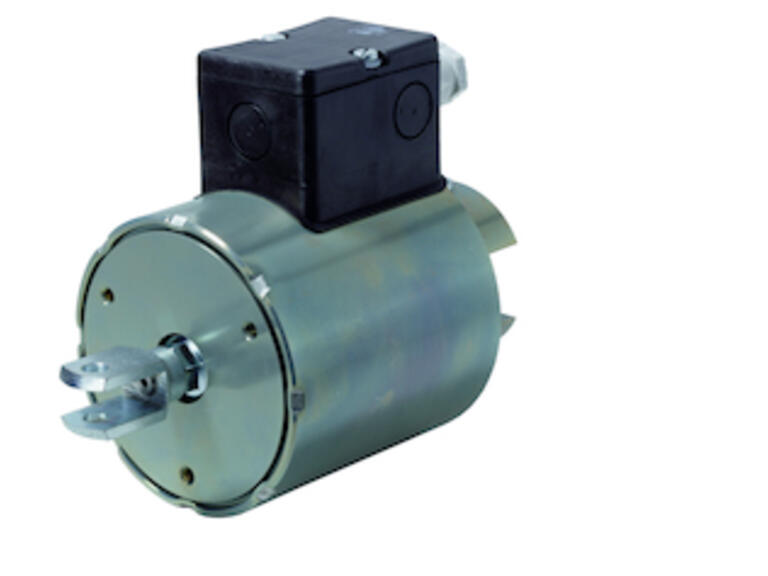

Aimants à course simple avec des temps de commutation rapides de la série Control Power Line de Kendrion

Trajets courts, forces magnétiques élevées, commutation précise, dynamique dans la perfection – tels sont les avantages de cette série d’aimants.

Les aimants à course de la Control Power Line de Kendrion sont des électroaimants à course courte, particulièrement caractérisés par leurs fortes forces magnétiques, leur commutation précise ainsi que leur dynamique. Ces aimants sont généralement utilisés comme éléments d’actionnement, modules de maintien dans les systèmes de transport ou pour commuter des vannes.

Le fonctionnement de l’électroaimant repose sur la force exercée dans le champ magnétique sur des corps ferromagnétiques. Les électroaimants convertissent l’énergie électrique en énergie mécanique de mouvement. En général, le mouvement de course se fait de la position initiale à la position finale (direction de mouvement active), tandis que le retour de l’ancre est effectué par des forces extérieures, telles que ressorts, poids ou forces magnétiques (direction de mouvement passive).

La transmission de force doit être réalisée par une goupille non magnétisable. La position d’installation est arbitraire, la prise de force devant toutefois être réalisée essentiellement en direction axiale. Les forces magnétiques indiquées sont atteintes à 90 % de la tension nominale et à l’état chaud de fonctionnement. Les valeurs des temps de commutation sont des valeurs indicatives et s’appliquent pour la tension nominale à l’état chaud de fonctionnement et pour une charge correspondant à 70 % de la force magnétique de l’appareil.

Tous les produits sont fabriqués et testés selon la norme DIN VDE 0580/07.2000

Modifications techniques réservées
