Rüttler OSR
Eigenschaften

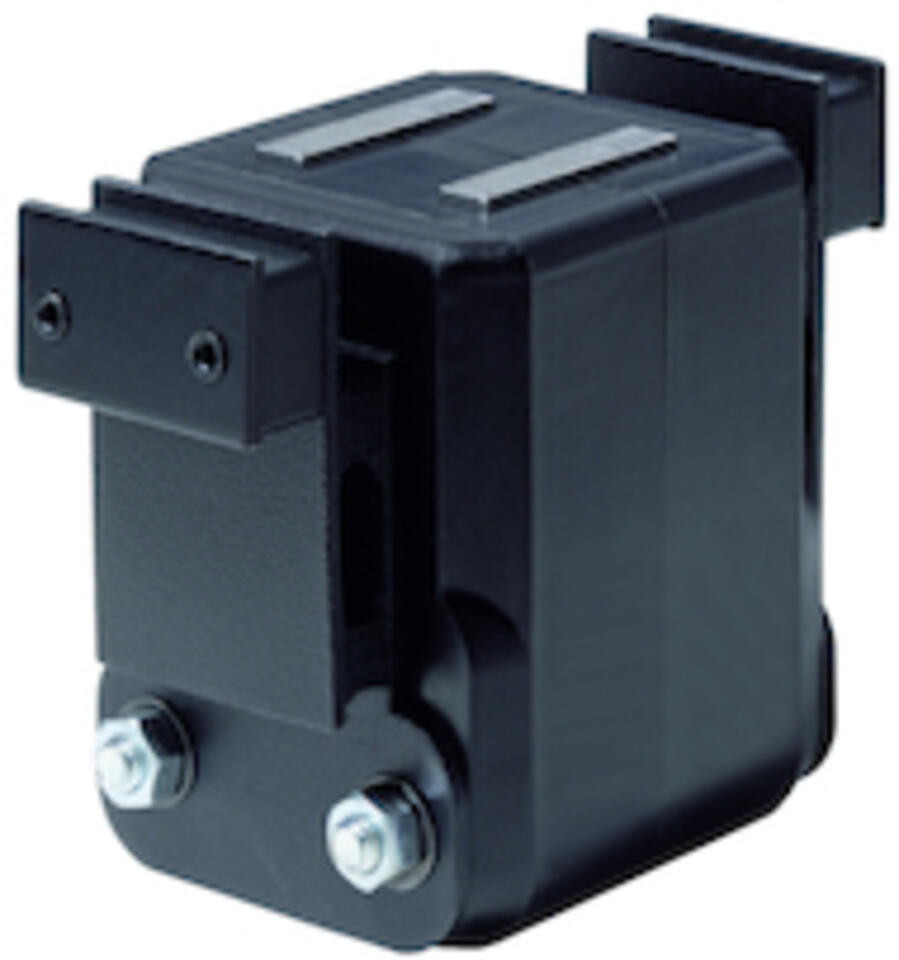

Rüttler OSR der Oscillating Line der Kendrion
Das Magnetsystem des Schwingmagneten ist in einem Kunststoffgehäuse eingegossen. Es besteht aus zwei Erregerwicklungen und den beiden Magnetkörperhälften, die an der Unterseite durch einen Permanentmagneten verbunden sind. Der magnetische Kreis wird durch den zu beschwingenden Körper, der den Anker darstellt, über den Luftspalt geschlossen.
Durch den in dem Magnetkörper eingebauten Permanentmagneten ist das System vormagnetisiert und es entsteht zwischen Magnetkörper und Anker eine konstante Zugkraft. Wird an die Erregerwicklung eine Wechselspannung angelegt, so überlagert die Kraftwirkung des elektromagnetischen Wechselfeldes die Kraftwirkung des Permanentmagneten.
Um die gewünschte Schwingbewegung zu erreichen, muss die Nutzmasse (der zu beschwingende Körper) durch Schwingmetalle, Druckfedern oder Blattfedern schwingfähig an einer Grundplatte oder an einem Sockel befestigt werden.
Vorteile:
- Robuste und kompakte Bauform
- Feuchtigkeits- und Staubunempfindlichkeit
- Einfaches Anbringen durch magnetische Haftbefestigung
Anwendungsfelder:
Rütteln
- z.B. Einrütteln von Injektionsnadeln
Verdichten:
- z.B. von Granulatgemengen
Bunker- und Behälterberüttlung:
- zur Vermeidung von Brücken- und Kaminbildung
Ausführungen:
20030001 (OSR101001) sowie 20050001 (OSR101002) ohne Haftbefestigungen
20030002 (OSR501001) sowie 20050002 (OSR501002) mit Permanentmagnet-Haftbefestigungen
OSR601001 sowie OSR601002 mit Winkelbefestigung
Technische Daten
- Betriebsspannung
- 230VAC
- Anschlussart
- mit Kabel
- Kabel-/Litzenlänge
- 2000 mm
- Einschaltdauer ED
- 100 %
- Nennluftspalt
- 1 mm
- Schwingungen pro Minute
- 3000
- Marke
- Kendrion (Donaueschingen/Engelswies) GmbH
