Vibrateur OSR

Propriétés

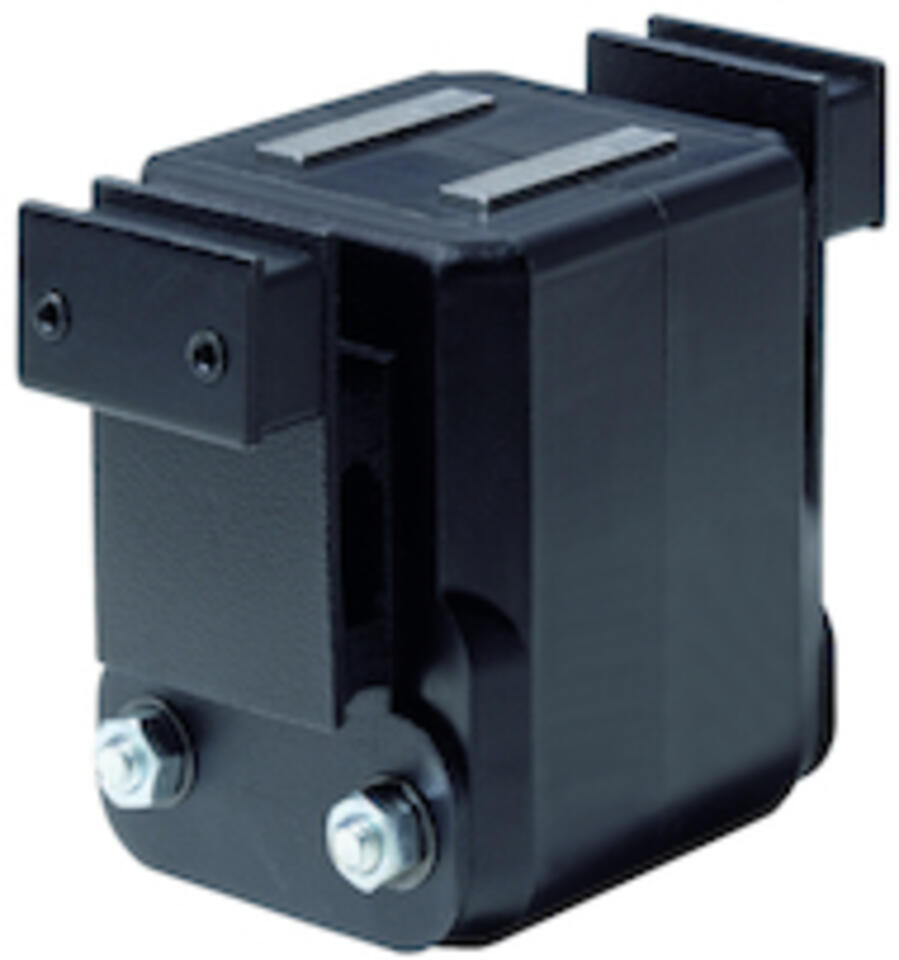

Vibrateur OSR de la ligne oscillante de Kendrion

Le système magnétique de l'aimant vibrant est encapsulé dans un boîtier en plastique. Il se compose de deux enroulements d'excitation et des deux moitiés du corps de l'aimant, qui sont reliés sur la face inférieure par un aimant permanent. Le circuit magnétique est fermé par le corps à vibrer, qui représente l'induit, via l'entrefer.

Le système est pré-aimanté par l'aimant permanent intégré dans le corps de l'aimant et une force de traction constante est créée entre le corps de l'aimant et l'armature. Si une tension alternative est appliquée à l'enroulement d'excitation, l'effet de force du champ électromagnétique alternatif superpose l'effet de force de l'aimant permanent.

Pour obtenir le mouvement oscillant souhaité, la masse utile (le corps à vibrer) doit être fixée à une plaque de base ou à une base au moyen de métaux oscillants, de ressorts de compression ou de ressorts à lames.

Avantages:
- Construction robuste et compacte
- Insensible à l'humidité et à la poussière
- Facile à fixer grâce à la fixation par adhésif magnétique

Domaines d'application:
faire du jogging
- p. ex. secouer les aiguilles d'injection

Compactage:
- p. ex. à partir de mélanges de granulés

Vibrations des trémies et des conteneurs:
- éviter la formation de ponts et de cheminées

Exécution :
20030001 (OSR101001) et 20050001 (OSR101002) sans attaches adhésives
20030002 (OSR501001) ainsi que 20050002 (OSR501002) avec des fixations à aimants permanents
OSR601001 et OSR601002 avec montage en angle

Spécifications techniques

Betriebsspannung
230VAC
type de connexion
mit Kabel
longueur du câble/fils
2000 mm
cycle de service
100 %
puissance nominale
1 mm
vibrations par minute
3000
marque
Kendrion (Donaueschingen/Engelswies) GmbH
Quantité Réf. Bezeichnung Stock Force de pointe à l'entrefer nominal puissance apparente UV Unité
20030001 OSR101001 10 N 36 VA 1 pcs
20030002 OSR501001 10 N 36 VA 1 pcs
20030006 OSR601001 10 N 36 VA 1 pcs
20050001 OSR101002 30 N 48 VA 1 pcs
20050006 OSR601002 30 N 48 VA 1 pcs
20050002 OSR501002 30 N 48 VA 1 pcs
Sous réserve de modifications
