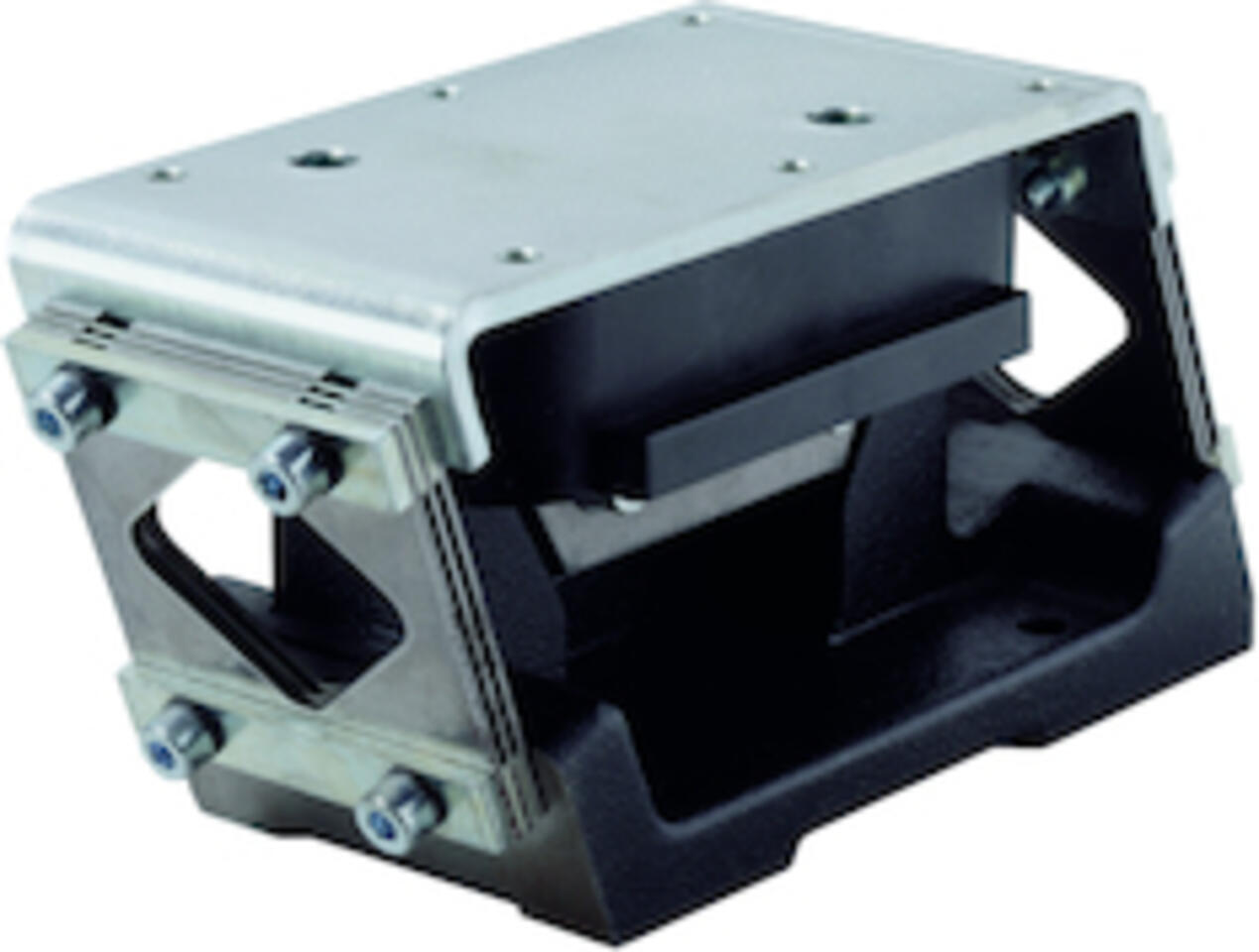

Vibrateur de jet OMW

Propriétés

Vibrateurs de projection OMW de la ligne oscillante du Kendrion

Avec le vibrateur lanceur, le corps de l'aimant avec l'enroulement de l'excitateur est fixé sur une base. Au-dessus se trouve la plaque d'armature, dont les faces polaires sont séparées par un entrefer et parallèles à celles du corps de l'aimant.

La plaque d'armature et la base sont reliées par des ressorts à lames obliques. Si une tension alternative est appliquée à l'enroulement de l'excitateur, un champ magnétique alternatif est créé, dont la force attire la plaque d'armature. Dans le modèle OMW 516004, cette force est superposée à la force des aimants permanents utilisés.

La fréquence de la force résultante correspond à la fréquence de la tension alternative appliquée, qui déplace l'armature au même rythme. La plaque effectue un mouvement oscillant arqué à travers les ressorts à lames disposés obliquement.

Avantages :
- Réglable en continu
- Construction robuste et compacte

domaines d'application :
faire du jogging
- p. ex. déchets de poinçonnage et de gaufrage vibrants

alimentaires
- p. ex. remplissage de récipients dans l'industrie de l'emballage/pharmaceutique

posologie
- Alimentation en particules pour instruments de mesure et d'analyse

Spécifications techniques

Betriebsspannung
230VAC
type de connexion
mit Kabel
longueur du câble/fils
1000 mm
cycle de service
100 %
vibrations par minute
3000
marque
Kendrion (Donaueschingen/Engelswies) GmbH
Quantité Réf. Bezeichnung Stock max. Course oscillante course oscillante puissance apparente UV Unité
24070007 OMW516003 0.4 mm 0.4 mm 93 VA 1 pcs
24060007 OMW516002 0.8 mm 0,8 mm 60 VA 1 pcs
24060002 OMW516002 1.6 mm 1,5 mm 60 VA 1 pcs
24070002 OMW516003 1.6 mm 1,5 mm 93 VA 1 pcs
24130001 OMW516004 1.6 mm 1,5 mm 200 VA 1 pcs
24040003 OMW516001 1.6 mm 1.3 mm 14 VA 1 pcs
Sous réserve de modifications
