Produkteigenschaften

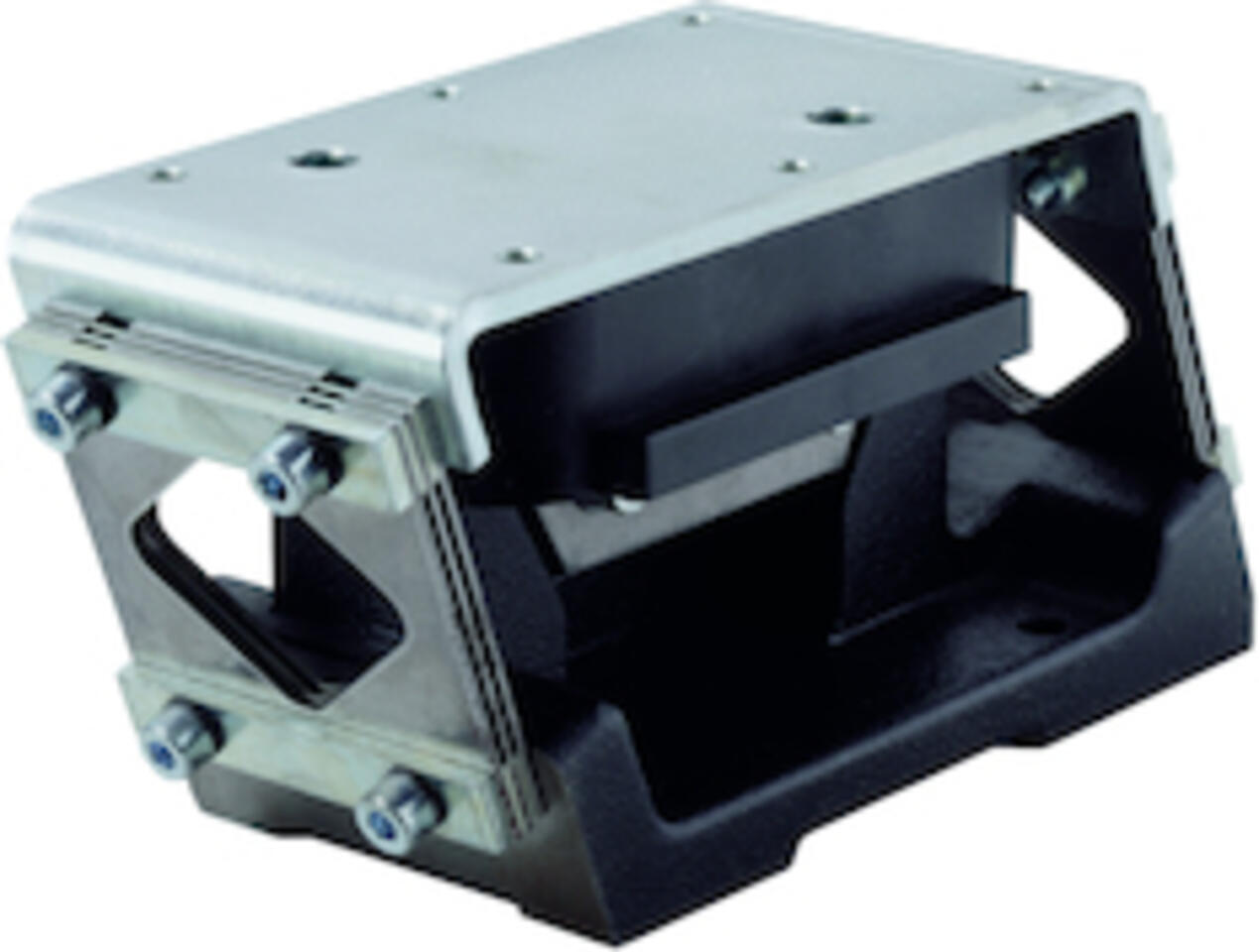

Wurfvibratoren OMW der Oscillating Line der Kendrion
Beim Wurfvibrator ist der Magnetkörper mit der Erregerwicklung auf einem Sockel befestigt. Darüber befindet sich die Ankerplatte, deren Polflächen durch einen Luftspalt getrennt, parallel zu denen des Magnetkörpers stehen.
Die Ankerplatte und der Sockel sind durch schrägstehende Blattfedern miteinander verbunden. Wird an die Erregerwicklung eine Wechselspannung angelegt entsteht ein magnetisches Wechselfeld, dessen Kraftwirkung die Ankerplatte anzieht. Beim Typ OMW 516004 überlagert diese Kraftwirkung die Kraft der eingesetzten Permanentmagnete.
Die Frequenz der resultierenden Kraft entspricht der Frequenz der angelegten Wechselspannung, die den Anker im gleichen Rhythmus bewegt. Durch die schrägstehend angeordneten Blattfedern führt die Ankerplatte eine bogenförmige Schwingbewegung aus.
Vorteile:
– Stufenlos regelbar
– Robuste, kompakte Bauform
Anwendungsfelder:
Rütteln
– z.B. Ausrütteln von Stanz- und Prägeabfällen
Zuführen
– z.B. Behälterbefüllung in der Verpackungs-/Pharmaindustrie
Dosieren
– Partikelzuführung für Messgeräte und Analyse
Technische Daten & Downloads
- Betriebsspannung
- 230VAC
- Anschlussart
- mit Kabel
- Kabel-/Litzenlänge
- 1000
- Einschaltdauer ED
- 100
- Schwingungen pro Minute
- 3000
- Marke
- Kendrion (Donaueschingen/Engelswies) GmbH
- Downloads
- IMS_OscillatingLine_de.pdf
Filter
| Menge | Art. Nr. | Bezeichnung | Lager | Max. Schwinghub | Schwinghub | Scheinleistung | VE | Einheit |
|---|---|---|---|---|---|---|---|---|
|
|
24040003 | OMW516001 |
|
1.6mm | 1.3mm | 14VA | 1 | Stk |
|
|
24060007 | OMW516002 |
|
0.8mm | 0,8mm | 60VA | 1 | Stk |
|
|
24060002 | OMW516002 |
|
1.6mm | 1,5mm | 60VA | 1 | Stk |
|
|
24130001 | OMW516004 |
|
1.6mm | 1,5mm | 200VA | 1 | Stk |
|
|
24070007 | OMW516003 |
|
0.4mm | 0.4mm | 93VA | 1 | Stk |
|
|
24070002 | OMW516003 |
|
1.6mm | 1,5mm | 93VA | 1 | Stk |
