Bogenvibrator OAB
Eigenschaften

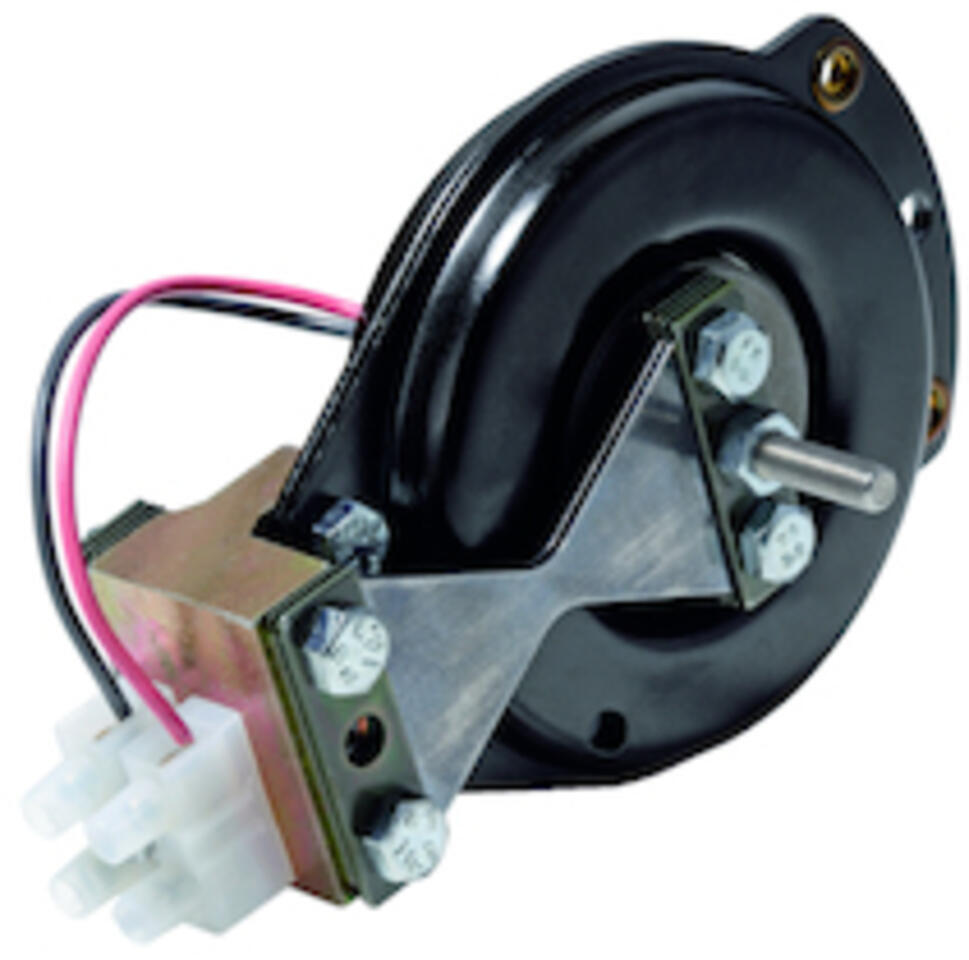

Bogenvibratoren OAB der Oscillating Line der Kendrion
Der Magnetkörper des Bogenvibrators von Kendrion besteht aus zwei Ringschalen, welche die Erregerwicklung umschließen. Er ist fest mit dem Gerätesockel verbunden. Der Anker besteht aus zwei axial gegensinnig gepolten PE-Ringmagneten. Diese sind in Polscheiben gefasst und über Blattfedern an den zwei gegenüberliegenden Seiten des Gerätesockels befestigt.
Durch die beiden Permanentmagnete ist das System vormagnetisiert. Im Ruhezustand befindet sich der Anker zwischen zwei Ringpolen des Magnetkörpers. Wird an die Erregerwicklung eine Wechselspannung gelegt, ziehen sich jeweils die ungleichen Pole vom Anker und Magnetkörper an. Die Frequenz der bogenförmigen Ankerbewegung entspricht der Frequenz der angelegten Wechselspannung.
Der Bogenvibrator kann als Schwingantrieb und mit einem Zusatzgewicht auf der Ankerwelle als Rüttler verwendet werden. Durch die eingebauten Permanentmagnete wird beim Abschalten ein Bremseffekt erzielt, der ein Nachschwingen verhindert ^.
Vorteile:
- Extrem flache Ausführung
- Verschleissfrei, wartungsfrei
- Geringer Energieverbrauch
Anwendungsfelder
Rütteln
- z.B. Bogenbepuderugn in der Druckindustrie
Dosieren
- z.B. extaktes Dosieren von Pulvern und Granulaten
Elektromagnetischer Pumpenantrieb
Technische Daten
- Betriebsspannung
- 230VAC
- Anschlussart
- mit Anschlussklemme
- Einschaltdauer ED
- 100 %
- Max. Schwinghub
- 4.5 mm
- Schwingungen pro Minute
- 3000
- Scheinleistung
- 21 VA
- Marke
- Kendrion (Donaueschingen/Engelswies) GmbH
