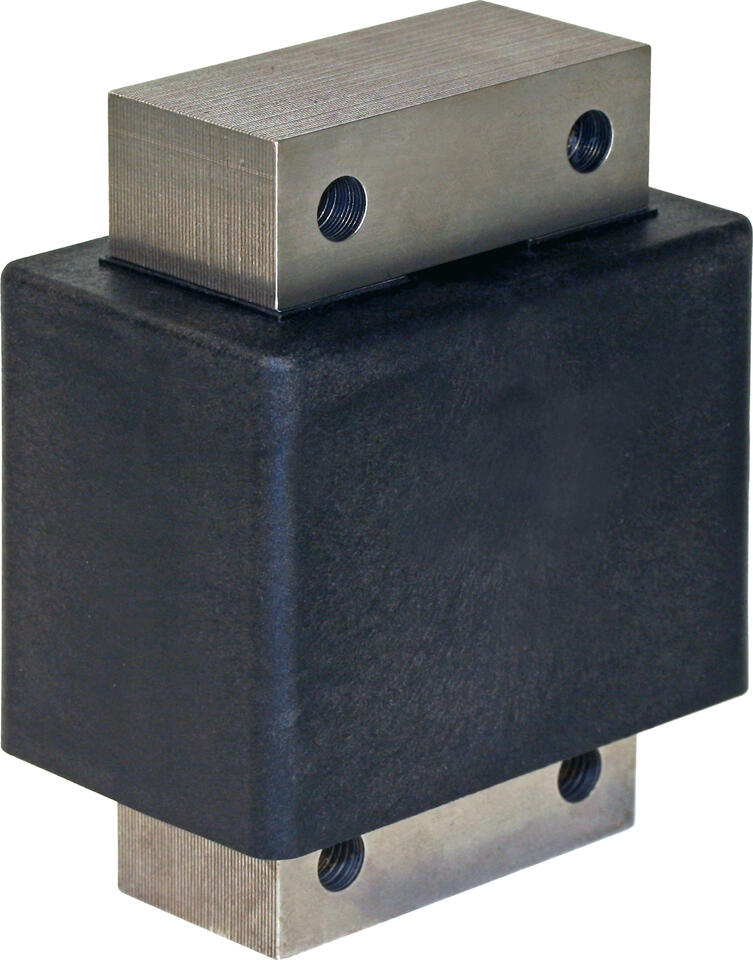

Schwingmagnete OAC der Oscillating Line der Kendrion

Schwingmagnete der OAC Baureihe sind Magnete mit UI-Kernform und zwei in Reihe geschalteten Erregerwicklungen. Sie werden vorwiegend in Feder-Masse-Systeme eingebaut. Die in der Tabelle angegebenen Spitzenkräfte beziehen sich auf den betriebswarmen Zustand und auf 90% der Nennspannung bei einer Bezugstemperatur von 35°C. Spitzenkraft F = Magnetkraft nicht bei Nenn-Luftspalt im nicht schwingenden Zustand. Mit den Schwingmagneten werden gerichtete, lineare Schwingbewegungen des Nutzgerätes erzeugt.

Spule und Kern sind mit glasfaserverstärktem Polyamid umspritzt, dadurch feuchtigkeits- und staubunempfindlich und bestens für den rauhen Betrieb geeignet. Die Schwingungsrichtung wird durch die geometrische Anordnung der Federn im Feder-Masse-System erzielt. Die Nutzschwingweite entspricht dabei der doppelten Amplitude der Schwingfrequenz des Gesamtsystems. Magnetvibratoren sind über die Antriebsspannung stufenlos regelbar. Sie erreichen beim Einschalten sofort die volle Förderleistung, störende An- und Auslaufeffekte von Unwuchtantrieben entfallen.

Vorteile:
- Grosse Leistung bei kleiner Bauform
- Optimal minimierte Wirbelstromverluste
- Stufenlose Regelbarkeit über Antriebsspannung ?und/oder Frequenz

Anwendungsfelder
- Schwingförderantriebe
- Bunkerantriebe
- Linearförderantriebe
- Vibrationstische
- Siebtechnik

Technische Daten

Betriebsspannung
230VAC
Anschlussart
mit Kabel
Einschaltdauer ED
100 %
Schwingungen pro Minute
6000
Marke
Kendrion (Donaueschingen/Engelswies) GmbH
Menge Art.Nr. Bezeichnung Lager Nennluftspalt Spitzenkraft bei Nennluftspalt Scheinleistung VE Einheit
OAC005.500026 OAC005026 / OAC005002 1 mm 60 N 60 VA 1 Stk
WEO036.500014 WEO036033 1.2 mm 430 N 276 VA 1 Stk
OAC003.501180 OAC003021 (OAC003002) 2 mm 4 N 15 VA 1 Stk
OAC003.001001 OAC003001 2 mm 4 N 15 VA 1 Stk
OAC003.500011 OAC003011 / OAC003001 2 mm 4 N 15 VA 1 Stk
OAC006.000300 OAC006001 2.5 mm 15 N 70 VA 1 Stk
OAC006.513021 OAC006046 / OAC006002 2.5 mm 15 N 70 VA 1 Stk
OAC009.500379 OAC009079 2.5 mm 110 N 260 VA 1 Stk
OAC007.271501 OAC007002 3 mm 40 N 136 VA 1 Stk
OAC007.012301 OAC007001 3 mm 40 N 136 VA 1 Stk
OAC009.002301 OAC009001 3 mm 110 N 282 VA 1 Stk
OAC009.255500 OAC009002 3 mm 110 N 282 VA 1 Stk
WSB010.004200 WSB010001 3.5 mm 160 N 480 VA 1 Stk
WSB011.003001 WSB011001 3.5 mm 320 N 650 VA 1 Stk
WSB011.003300 WS11B1 3.5 mm 320 N 650 VA 1 Stk
WSB012.263100 WSB012002 4 mm 360 N 1000 VA 1 Stk
