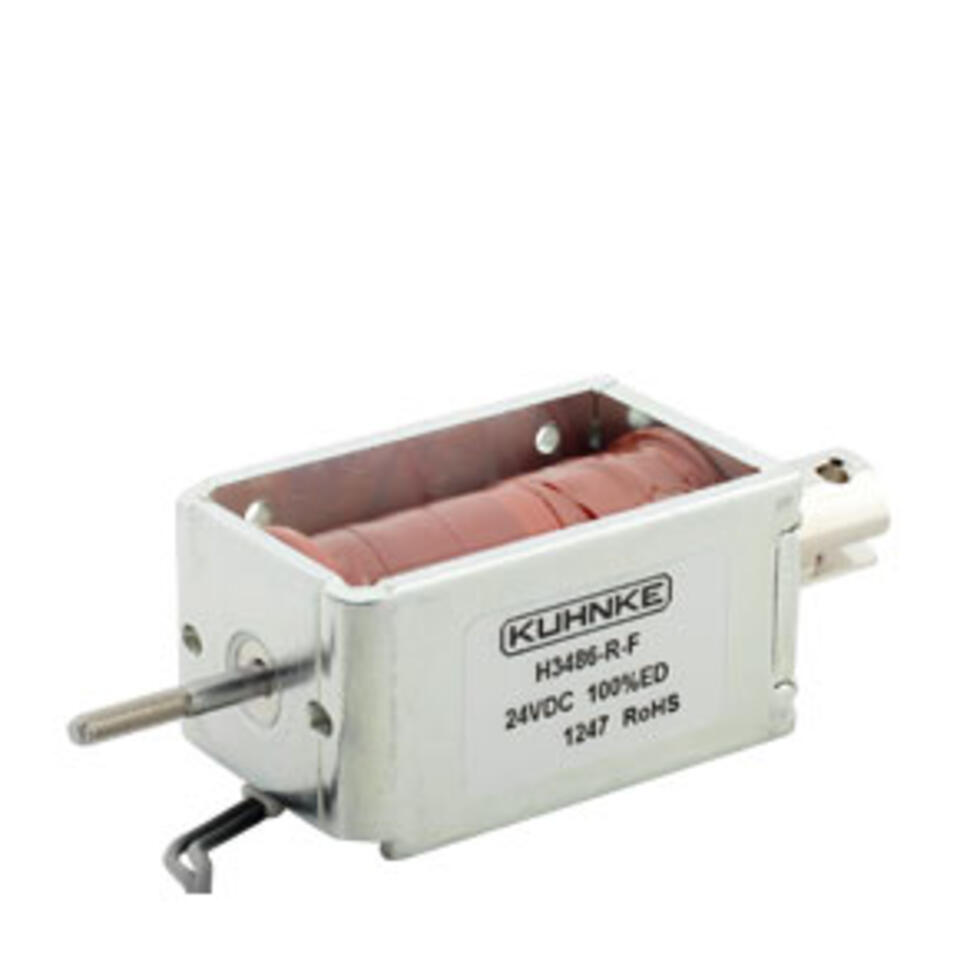

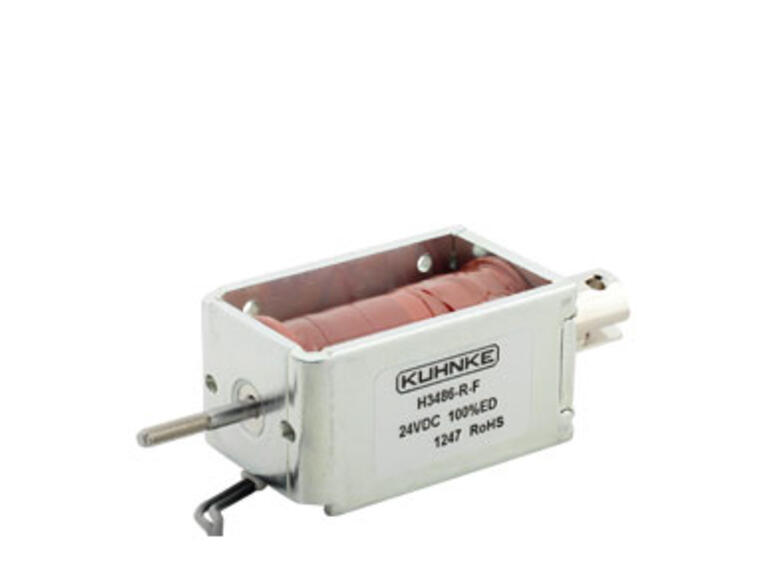

H3486-R-F-24VDC 100%ED
Kombimagnet - Hub 10mm, 0.6-6.0N, 24VDC, 100%ED

Eigenschaften

Die Kuhnke Einfachhubmagnete sind langlebig, zuverlässig und wartungsarm. Sie entwickeln hohe Kräfte bei kompakten Abmessungen und zeichnen sich durch kurze Schaltzeiten aus. Vor allem aber lassen sich die Elektromagnete exakt auf das angegebene Anforderungsprofil abstimmen. Die Einfachhubmagnete sind in unterschiedlichen Ausführungen als Zugmagnet, Stoßmagnet oder Kombimagnet mit integrierter Rückholfeder lieferbar. Sonderausführungen für spezielle Applikationen mit z.B. Steckkontakten, angepasste Kraftabnahme, Befestigung oder wartungsfreie Ankerlagerung sind auf Anfrage möglich.

Hubmagnet in offener Bauform als Kombimagnet mit integrierter Rückholfeder. Unsere Vorzugstypen sind in kleinen Stückzahlen ab Lager lieferbar. Weitere Ausführungen oder andere Nennspannungen sind auf Anfrage möglich.

Technische Daten

Nennspannung
24 VDC
Einschaltdauer ED
100 %
Hub
10 mm
Rückholfeder
Ja
Anfangskraft
0.6 N
Endkraft
6 N
Anschlussart
mit freien Litzen
Kabel-/Litzenlänge
100 mm
Prüfspannung
2500 Veff
Thermische Klasse
B, 130 °C
Nennaufnahme
8 W
Marke
Kendrion Kuhnke
Menge Art.Nr. Bezeichnung Lager EAN VE Einheit
H3486-R-F-24VDC 100%ED 74603 4030727746031 1 Stk
Änderungen vorbehalten
